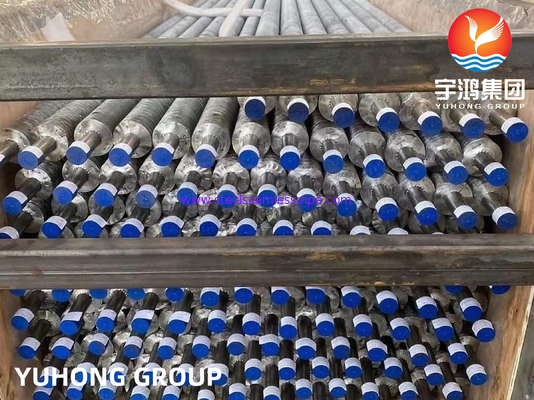

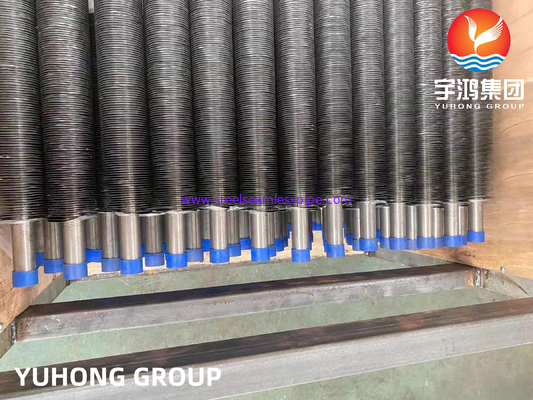

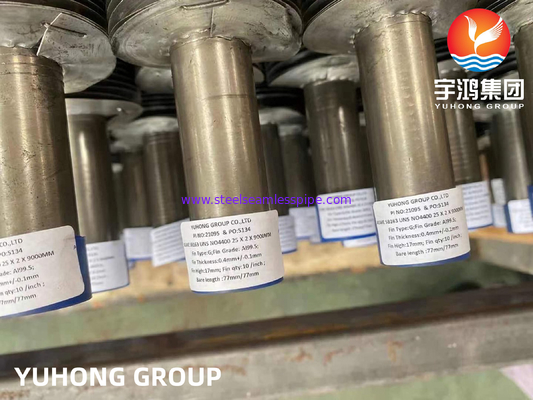

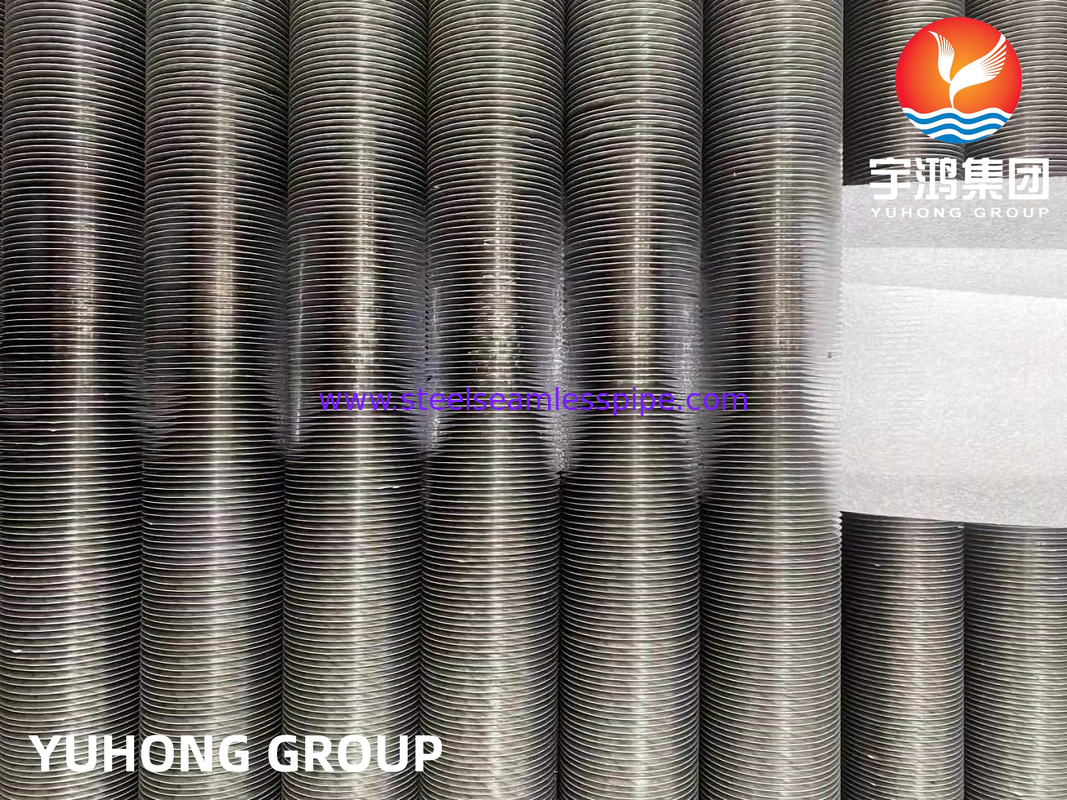

Wbudowana rurka z płetwami ASME SB163 Monel 400 rurka z stopem niklu typu G rurka z płetwami

ASME SB163N04400 UNS Rurka z płetwami typu Monel 400 G do zastosowań w wymiennikach ciepła

Rury z płetwami typu G to rodzaj części wymiennika ciepła powszechnie stosowany w przemyśle, w którym transfer ciepła ma kluczowe znaczenie.Rury te mają specjalną konstrukcję płetwy, która zwiększa ich wydajność w przenoszeniu ciepła między dwoma medium. Płytki poprawiają powierzchnię rur, zwiększając w ten sposób szybkość przenoszenia ciepła.i innych zastosowań przemysłowych, w których wymagana jest wydajna transfer ciepłaKonstrukcja płetwy typu G charakteryzuje się zazwyczaj falistym kształtem, który pomaga zwiększyć powierzchnię dla poprawy wydajności transferu ciepła.

O Monel 400 Tube

Monel należy do grupy stopów niklu, wytwarzany z wysokim stężeniem miedzi i chromu w ich składzie chemicznym.Rury te są zaprojektowane tak, aby wystarczały w środowiskach wywołanych przez korozjęNie łatwo się rozdzielają ani deformują w każdej temperaturze. SB 163 N04400Wyróżniają się najwyższą wytrzymałością i doskonałymi właściwościami mechanicznymi, a ich minimalna wytrzymałość na rozciąganie wynosi 550 MPa i minimalna wytrzymałość wydajności wynosi 240 Mpa.Produkty z tej klasy mogą być łatwo wydłużone o 40%.

Monel 400jest stopem niklu i miedzi (około 67% Ni ± 23% Cu), który jest odporny na wodę morską i parę w wysokich temperaturach, a także na soli i rozpuszczenia żądzowe.Stop 400 jest stopem w stanie stałym, który może zostać utwardzony tylko przez obróbkę na zimnoTen stop niklu wykazuje cechy takie jak dobra odporność na korozję, dobra spawalność i wysoka wytrzymałość.Niski współczynnik korozji w szybko płynącym wodzie słonecznej lub morskiej w połączeniu z doskonałą odpornością na pęknięcie przez korozję naprężeniową w większości wód słodkich, a jego odporność na różne warunki korozyjne doprowadziły do jego szerokiego zastosowania w zastosowaniach morskich i innych nierozkształcających roztworów chlorku.

Skład chemiczny rur

Właściwości mechaniczne rur

Właściwości fizyczne rur

Wymagania dotyczące cewki z płetwami typu G

1Kompaktny projekt

2. Wysokiej wydajności

3Łatwa instalacja.

4. Mniej miejsca potrzebne

5Mniej kabli.

6Optymalizowana powierzchnia

7Najlepsza użyta technologia.

8Średnia ochrona przed korozją

9. Mniej zużycia energii

10Zwiększona niezawodność

11Niska utrzymanie

12Wysoka odporność mechaniczna

Przetwarzanie rury z płetwami typu G

W przewodnikach typu G, płetwy są przygotowywane poprzez włożenie metalowej taśmy w rowkę.wykonuje się wypełnianie z tyłu co powoduje silne przymocowanie płetw do rur podstawowychZatem nazwa G-Fin Tubes pojawiła się.Maksymalny transfer ciepła jest oczekiwany z rur g-fin, ponieważ płetwy są mocno przymocowane do rury bazowej.

Rury z płetwami typu G zazwyczaj działają w zastosowaniach o wysokiej temperaturze (około 400 stopni Celsjusza).te płetwy są stosunkowo mniej odporne na korozję atmosferycznąZ drugiej strony, odporność mechaniczna jest dopuszczalna, wykorzystywane są również materiały z płatków ze stali nierdzewnej i stali węglowej, ale konieczne jest szczególne przetwarzanie i narzędzia dla pasów ze stali.Chłodniki powietrza, grzejniki itp. używają rur g-fin.

Szczegóły techniczne/szczegóły rurki bazowej

Średnica rury: 20 mm OD Min do 219 mm OD Max.

Grubość rur: Minimum 2 mm do 16 mm

Materiał rurowy: stal węglowa, stal nierdzewna, stal stopowa, stal kortowa, stal dupleksowa, stal super dupleksowa, inkonel, wysokochromatowy nikel i inkolej, materiał CK 20 i inne materiały.

Dla szybkiej oferty prosimy o przesłanie z następującym wymogiem:

Liczba sztuk

Rurka bazowa: średnica, grubość, długość i specyfikacja materiału.

Płetwy: specyfikacja materiału, rodzaj (solidny lub zębkowany), wysokość, grubość, rozstawienie, długość płetw i sekcje bez płetw.

Czas dostawy wymagany.

Zalety rury płetwy

Nie używając rury z płetwami powierzchnia zewnętrzna nie jest znacznie większa niż powierzchnia wewnętrzna.płyn o najniższym współczynniku przenoszenia ciepła będzie dyktować ogólną szybkość przenoszenia ciepła. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.

Rury z płetwami rosną poza powierzchnią.W ten sposób zmniejsza się łączna liczba rur wymaganych do danej aplikacji, co zmniejsza również ogólną wielkość sprzętu i może w dłuższej perspektywie obniżyć koszty projektu.W wielu przypadkach zastosowań jedna rurka z płetwami zastępuje sześć lub więcej gołych rur za mniej niż 1/3 kosztów i 1/4 objętości.

W przypadku zastosowań, w których ciepło jest przenoszone z gorącego płynu do chłodniejszego płynu przez ścianę rur, stosuje się rury płetw.gdzie jednym z płynów jest powietrze lub inny gaz, współczynnik przenoszenia ciepła po stronie powietrza będzie znacznie niższy, więc dodatkowa powierzchnia przenoszenia ciepła lub wymiennik rury płetwy jest bardzo przydatna.Całkowity przepływ wzoru wymiennika rury z płetwami jest często przepływem poprzecznym, może jednak być również równoległym przepływem lub przeciwpływem.

Płetwy wykorzystywane są do zwiększenia efektywnej powierzchni rur wymiennika ciepła.Rury z płetwami są stosowane, gdy współczynnik przenoszenia ciepła na zewnątrz rur jest znacznie niższy niż wewnątrzInnymi słowy, ciepło przenoszone z cieczy do gazu, pary do gazu, takie jak wymiennik ciepła z pary do powietrza i ciepło cieplne z płynu do powietrza.

Przemysły, w których stosowane są rury z płetwami typu G

1. Rośliny gumowe

2. Elektrownie

3Przemysł naftowy

4Przemysł chemiczny

Inne zastosowania

1- Inżynieria morska.

2Sprzęt do przetwarzania chemicznych i węglowodorów.

3Zbiorniki z benzyną i wodą słodką.

4- Sztyle ropy naftowej.

5Ogrzewacze odwiertujące.

6. podgrzewacze wody i inne wymienniki ciepła.

7. zawory, pompy, wały, osprzęt i mocowania.

8Przemysłowe wymienniki ciepła.

9- Chlorowane rozpuszczalniki.

10Wieże destylacyjne ropy naftowej.
