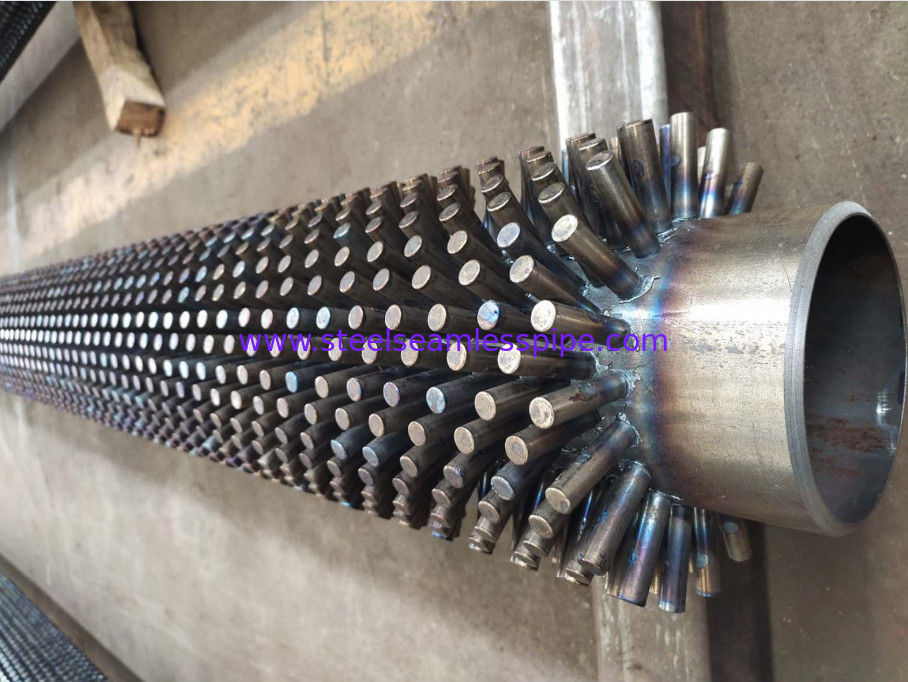

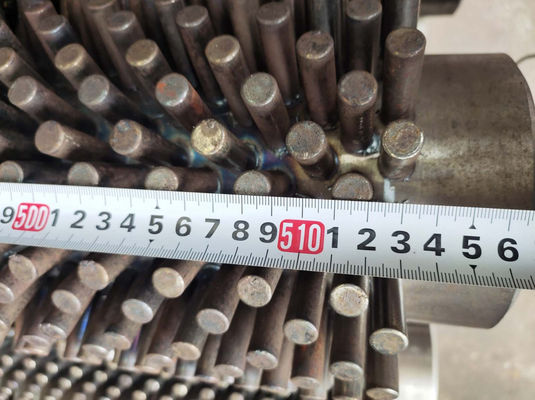

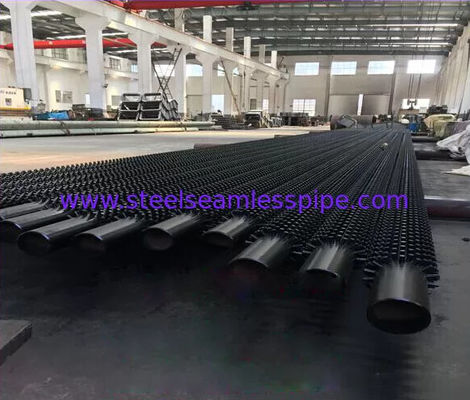

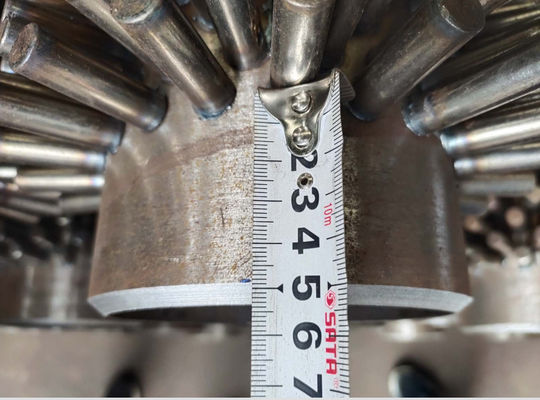

ASTM A335 P5/ P9/ P11/P22 Rurka z płetwami/rurka z zaciskami, stal węglowa/stała stopowa, piec

ASTM A335 P11 P22 P9 P91 RURY Z Płetwem Węglowym przeznaczone do wymiany ciepła

HFW Solid Fined Tubes skrócony od High Frequency Welded Helical Spiral Solid Fined Tube

Rury spiralne zapewniają projektantowi wysoką wydajność cieplną i kompaktowe rozwiązania projektowe dla całej gamy wymienników ciepła, w których używane są czyste gazy spalinowe.Rury z płetwami spiralnymi są produkowane zarówno w rodzaju Solid, jak i Serrated.

Rury spiralne z płetwami stałymi wytwarzane są poprzez spiralne owijanie ciągłego paska płetwy na rurze./Płetwka otacza rurę /i ciągłe spawaniePaska płetwy jest zawinięta spiralnie na rurę i ciągle spawana procesem elektrycznym o wysokiej częstotliwości do rury bazowej wzdłuż korzenia spiralnego.Pas płetwy utrzymywany pod napięciem i ograniczony bocznie, gdy jest tworzony wokół rurki, zapewniając w ten sposób, że taśma jest w silnym kontakcie z powierzchnią rury bazowej.o pojemności nieprzekraczającej 10 W.

W przypadku danej wielkości rury lub rury pożądaną powierzchnię powierzchni przeniesienia ciepła na jednostkę długości rury można uzyskać poprzez określenie odpowiedniej wysokości płetwy,grubość płetwy i/lub liczba płetw na metr długości.

HFW Solid Finned Tube

Ta konfiguracja z spawaną stalową rurą z płetwami może być stosowana do praktycznie każdego zastosowania wymiennika ciepła i jest szczególnie odpowiednia do zastosowań o wysokiej temperaturze i wysokim ciśnieniu.Ważne cechy tej konfiguracji są wydajne, skuteczne wiązanie płetwy z rurą w każdych warunkach temperatury i ciśnienia oraz zdolność do wytrzymania wysokich temperatur po stronie płetwy.

Do rury podstawowej przymocowana jest ciągła płetwka spiralna za pomocą wysokiej częstotliwości spawania elektrycznego o oporze, aby zapewnić wydajne i niezawodne cieplnie połączenie.

Szczegóły techniczne/szczegóły rurki bazowej

Średnica rury: 20 mm OD Min do 219 mm OD Max.

Grubość rur: Minimum 2 mm do 16 mm

Materiał rurowy: stal węglowa, stal nierdzewna, stal stopowa, stal kortowa, stal dupleksowa, stal super dupleksowa, inkonel, chromowa, niklowa i inkołowa, materiał CK 20 i inne materiały.

Szczegóły o płetwie

Grubość płetw: min. 0,8 mm do maks. 4 mm

Wysokość płetw: Min 0,25 ̊ (6,35 mm) do maks.1.5 ′′ (38 mm)

Gęstość płetw: Min 43 płetwy na metr Do maks. 287 płetw na metr

Materiał: stal węglowa, stal nierdzewna, stal stopowa, stal kortowa, stal podwójna i stal inkołowana.

Dla szybkiej oferty prosimy o przesłanie z następującym wymogiem:

Liczba sztuk,

Rurka bazowa: średnica, grubość, długość i specyfikacja materiału.

Płetwy: specyfikacja materiału, rodzaj (solidny lub zębkowany), wysokość, grubość, rozstawienie, długość płetw i sekcje bez płetw.

Czas dostawy wymagany.
