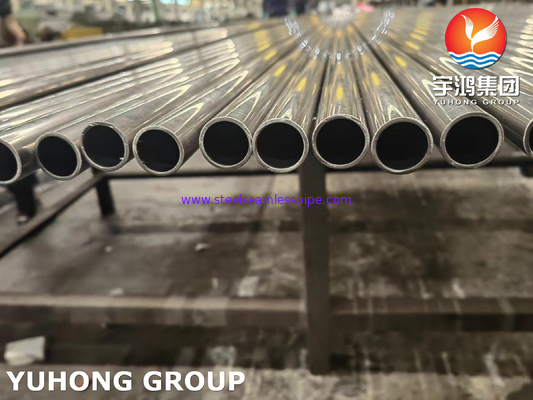

ASME SB163 Monel 400 / N04400 Wbudowana rura Finn typu G Goła rura ze stopu niklu

Rury żebrowane są używane w zastosowaniach związanych z przenoszeniem ciepła z gorącego płynu do zimniejszego płynu przez ściankę rury.Szybkość, z jaką może nastąpić taka wymiana ciepła, zależy od trzech czynników: (1) różnicy temperatur między dwoma płynami;(2) współczynnik przenikania ciepła między każdym płynem a ścianką rury;oraz (3) pole powierzchni, na które narażony jest każdy płyn.W przypadku gołych (nieożebrowanych) rur, których powierzchnia zewnętrzna nie jest znacznie większa niż powierzchnia wewnętrzna, płyn o najniższym współczynniku przenikania ciepła będzie decydował o całkowitej szybkości wymiany ciepła.

SB 163 N04400 Rura ASME na bazie niklu SB 163 UNS N04400 znana jest ze swojej odporności na wodę morską i parę wodną w wysokich temperaturachas.

Cechy rury żebrowanej typu G:

• 1. Kompaktowa konstrukcja
• 2. Wysoka wydajność
• 3. Łatwa instalacja
• 4. Mniej miejsca
• 5. Mniej okablowania
• 6. Zoptymalizowana powierzchnia
• 7. Zastosowana najlepsza technologia
• 8. Średnia ochrona przed korozją
• 9. Mniejsze zużycie energii
• 10. Zwiększona niezawodność
• 11. Niskie wymagania konserwacyjne
• 12. Wysoka odporność mechaniczna

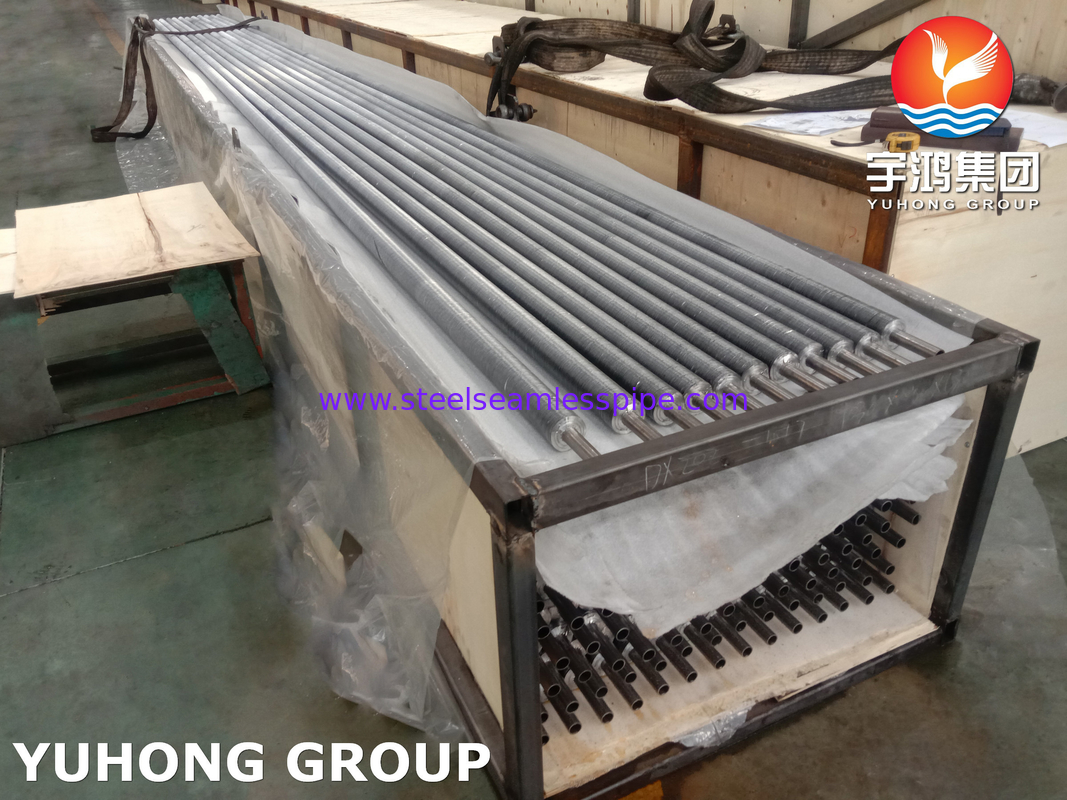

Procesy rur żebrowanych typu G

W rurach żebrowanych typu G żebra są przygotowywane przez osadzenie metalowej taśmy w rowku.Ten ostatni jest uformowany na rurze bazowej.Umieszczając na nim płetwę, następuje zasypanie – co skutkuje mocnym mocowaniem płetw do rur bazowych.Stąd pojawiła się nazwa G-Fin Tubes.Trzy wyżej wymienione procesy odbywają się jednocześnie.Oczekuje się maksymalnego transferu ciepła z rur g-fin, ponieważ żebra są mocno przymocowane do rury podstawy.

Rury żebrowane typu G zwykle pracują w zastosowaniach o wysokiej temperaturze (około 400 stopni Celsjusza).Wykonane z miedzi, węgla lub aluminium, te żebra mają stosunkowo mniejszą odporność na korozję atmosferyczną.Z drugiej strony wytrzymałość mechaniczna jest akceptowalna.Nierdzewnystosowane są również materiały ze stali i stali węglowej, ale konieczna jest szczególna obróbka i obróbka stalowych pasków żeber.Chłodnice powietrza, chłodnice itp. wykorzystują rurki g-fin.

Szczegóły techniczne/Szczegóły rury podstawowej

Średnica rury: 20 mm OD min. do 219 mm OD maks.

Grubość rury: Minimum 2 mm do 16 mm

Materiał rury: stal węglowa, stal nierdzewna, stal stopowa, stal Corten, stal duplex, stal Super Duplex, Inconel, High Chrome High Nickle & Incolloy, materiał CK 20 i niektóre inne materiały.

Aby uzyskać szybką wycenę, wyślij plz z następującym wymaganiem:

Liczba części

rura podstawowa: średnica, grubość, długość i specyfikacja materiału.

Płetwy: specyfikacja materiału, typ (pełne lub ząbkowane), wysokość, grubość, odstępy, długość żeber i sekcje bez płetw.W razie potrzeby szczegóły przygotowania do spawania.

Wymagany okres dostawy.

O dętce Monel 400

Monel należy do grupy stopów niklu.Jest produkowany z wysokimi stężeniami miedzi i chromu w swoim składzie chemicznym.Rury te są zaprojektowane tak, aby wystarczały w środowiskach narażonych na korozję.Nie dysocjują łatwo ani nie odkształcają się w żadnej temperaturze.The SB 163 N04400gatunek został zaprojektowany z najwyższą wytrzymałością i doskonałymi właściwościami mechanicznymi.Posiadają minimalną wytrzymałość na rozciąganie 550 MPa i minimalną granicę plastyczności 240 MPa.Produkty z tego gatunku można łatwo wydłużyć o 40%.

Monel 400to stop niklowo-miedziowy (ok. 67% Ni – 23% Cu) odporny na wodę morską i parę wodną w wysokich temperaturach oraz na działanie soli i roztworów żrących.Alloy 400 to stop w roztworze stałym, który można utwardzić tylko przez obróbkę plastyczną na zimno.Ten stop niklu wykazuje takie właściwości, jak dobra odporność na korozję, dobra spawalność i wysoka wytrzymałość.Niska szybkość korozji w szybko płynącej wodzie słonawej lub morskiej w połączeniu z doskonałą odpornością na pękanie pod wpływem korozji naprężeniowej w większości wód słodkich oraz odporność na różne warunki korozyjne doprowadziły do ​​​​jego szerokiego zastosowania w zastosowaniach morskich i innych nieutleniających roztworach chlorków.

Skład chemiczny

Właściwości mechaniczne

Właściwości fizyczne

Ocena ciśnienia w rurze

Branże, w których stosowane są rury żebrowane typu G

1. Rośliny kauczukowe

2. Elektrownie

3. Przemysł naftowy

4. Przemysł chemiczny

Inne aplikacje

1. Inżynieria morska.

2. Urządzenia do przetwarzania chemicznego i węglowodorów.

3. Zbiorniki na benzynę i słodką wodę.

4. Destylatory ropy naftowej.

5. Grzałki odpowietrzające.

6. Podgrzewacze wody zasilającej kotły i inne wymienniki ciepła.

7. Zawory, pompy, wały, złączki i elementy mocujące.

8. Przemysłowe wymienniki ciepła.

9. Rozpuszczalniki chlorowane.

10. Wieże do destylacji ropy naftowej.
