Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | YUHONG |
Orzecznictwo: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Numer modelu: | Rurka płetwy typu L, rana naprężona |
Minimalne zamówienie: | 100 KG |
---|---|
Szczegóły pakowania: | OBUDOWA ZE SKLEJKI, PAKIET, PALETA |
Czas dostawy: | 7 dni |
Zasady płatności: | L/C, T/T |
MATERIAŁ Płetwy: | Alu.1100,Al.1060 | Materiał rury: | TP304,TP304L,TP316L,TP317L,TP321,TP310S |
---|---|---|---|
tytan: | Gr. gr. 2,Gr.7,GR.12 2,Gr.7,GR.12 | Marka: | YH, YHSS, YUHONG |
OD: | 20mm OD min. do 219mm OD maks. | WT: | Minimalnie 2mm do 16mm |

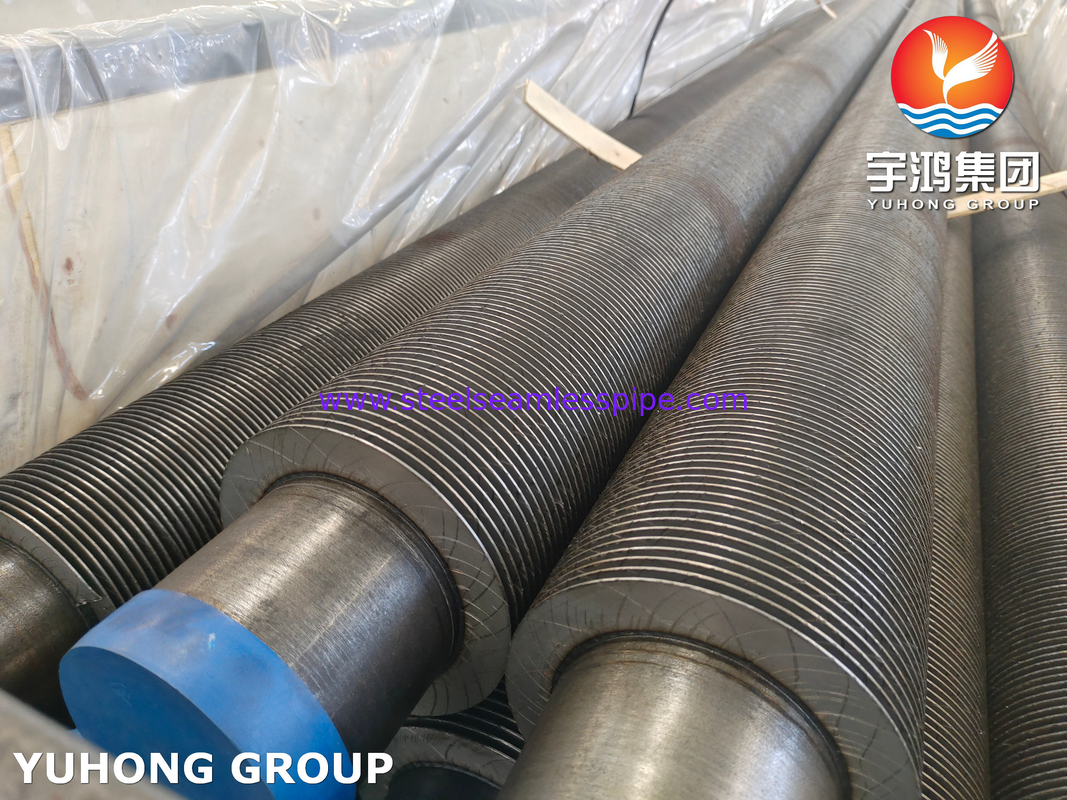

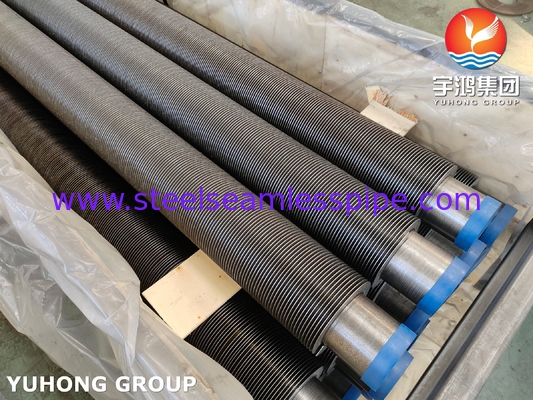

WYMIENNIK CIEPŁA RURA ŻEBROWANA ASTM A312 TP304 / 304L / TP316L L TYP FIN
Rury z litymi żebrami HFW, skrót od spawanych spiralnie spiralnych rur z litymi żebrami o wysokiej częstotliwości
Spiralne rury żebrowane zapewniają projektantowi wysoką sprawność cieplną i kompaktowe rozwiązania konstrukcyjne dla całej gamy wymienników ciepła, w których stosowane są czyste gazy spalinowe.Rury z użebrowaniem spiralnym są produkowane zarówno w wersji pełnej, jak i ząbkowanej.
Rury spiralne z litymi żebrami są produkowane przez spiralne owijanie ciągłego paska płetwy na rurze.Spawanie oporowe HF zwykle wykorzystuje częstotliwość 400 kHz.Płetwa owinięta wokół rury i ciągłe spawanie.Taśma płetwy jest nawinięta spiralnie na rurę i spawana w sposób ciągły za pomocą procesu elektrycznego o wysokiej częstotliwości do rury podstawowej wzdłuż spiralnej nasady.Pasek płetwy jest utrzymywany w stanie naprężenia i ograniczany bocznie, gdy jest formowany wokół rury, zapewniając w ten sposób, że pasek jest w silnym kontakcie z powierzchnią podstawy rury.Ciągła spoina jest stosowana w miejscu, w którym pasek użebrowania zaczyna się wyginać wokół średnicy rury, przy użyciu procesu spawania łukowego z metalem w osłonie gazowej.
Dla danego rozmiaru rury lub rury pożądaną powierzchnię wymiany ciepła na jednostkę długości rury można uzyskać przez określenie odpowiedniej wysokości żeber, grubości żeber i/lub liczby żeber na metr długości.
Solidna rura żebrowana HFW
Ta konfiguracja spawanych stalowych rur żebrowanych może być stosowana w praktycznie każdym zastosowaniu wymiennika ciepła i jest szczególnie odpowiednia do zastosowań w wysokich temperaturach i wysokim ciśnieniu.Ważnymi cechami tej konfiguracji są wydajne, skuteczne wiązanie żebra z rurą we wszystkich warunkach temperatury i ciśnienia oraz odporność na wysokie temperatury po stronie żebra.
Ciągła spiralna płetwa jest przymocowana do rury bazowej za pomocą elektrycznego zgrzewania oporowego o wysokiej częstotliwości w celu uzyskania wydajnego i niezawodnego termicznie połączenia.
Szczegóły techniczne/Szczegóły rury podstawowej
Średnica rury: 20 mm OD min. do 219 mm OD maks.
Grubość rury: Minimum 2 mm do 16 mm
Materiał rury: stal węglowa, stal nierdzewna, stal stopowa, stal Corten, stal duplex, stal Super Duplex, Inconel, High Chrome High Nickle & Incolloy, materiał CK 20 i niektóre inne materiały.
Szczegóły płetwy
Grubość płetw: min.0,8 mm do maks.4 mm
Wysokość płetw: min. 0,25 cala (6,35 mm) do maks. 1,5 cala (38 mm)
Gęstość płetw: min. 43 płetwy na metr do maks.287 płetw na metr
Materiał: stal węglowa, stal nierdzewna, stal stopowa, stal Corten, stal Duplex i Incolloy.
Aby uzyskać szybką wycenę, wyślij plz z następującym wymaganiem:
Liczba części,
rura podstawowa: średnica, grubość, długość i specyfikacja materiału.
Płetwy: specyfikacja materiału, typ (pełne lub ząbkowane), wysokość, grubość, odstępy, długość żeber i sekcje bez płetw.W razie potrzeby szczegóły przygotowania do spawania.
Wymagany okres dostawy.
Słowa kluczowe: Rury płetwowe, Rury żebrowane, Rury żebrowane z rurami żebrowanymi, Rury z litymi żebrami, Ząbkowane rurki żebrowane, Rury żebrowane spiralnie ząbkowane, Tubos Aletados
*Są to najczęstsze wzory płetw/rur.Mamy ponad 20 różnych kombinacji płetw i rurek.Skontaktuj się ze mnąaby uzyskać więcej informacji i opcji. | ||
Spiralna powierzchnia płetwy (Średnica zewnętrzna rury — dostępna wysokość spiralnej płetwy na rurze) |
||
5/8″ – 3/8″, 1/2″ i 7/16″ | 1″ – 3/8″, 1/2″, 7/16″ i 5/8″ | 1 1/4″ – 3/8″, 1/2″, 7/16″ i 5/8″ |
15,875 mm – 9,525 mm, 12,7 mm i 11,113 mm | 25,4 mm – 9,525 mm, 12,7 mm, 11,113 mm i 15,875 mm | 31,75 mm – 9,525 mm, 12,7 mm, 11,113 mm i 15,875 mm |
|
