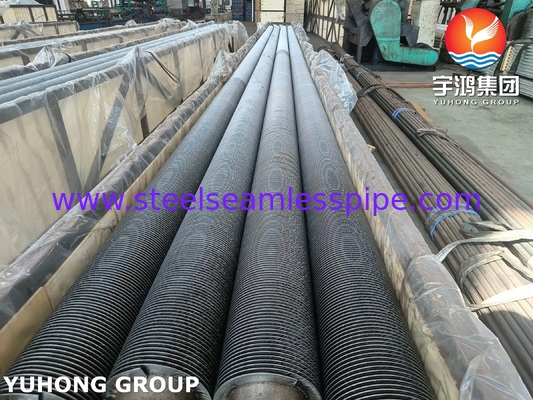

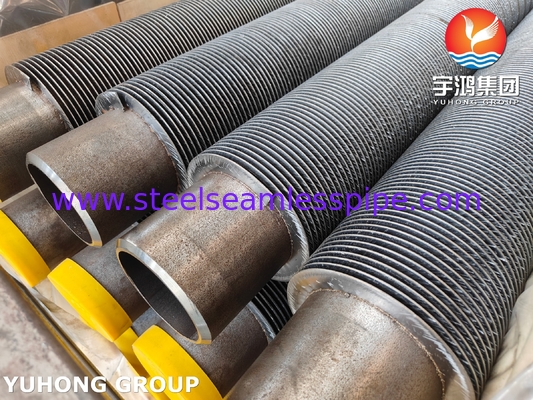

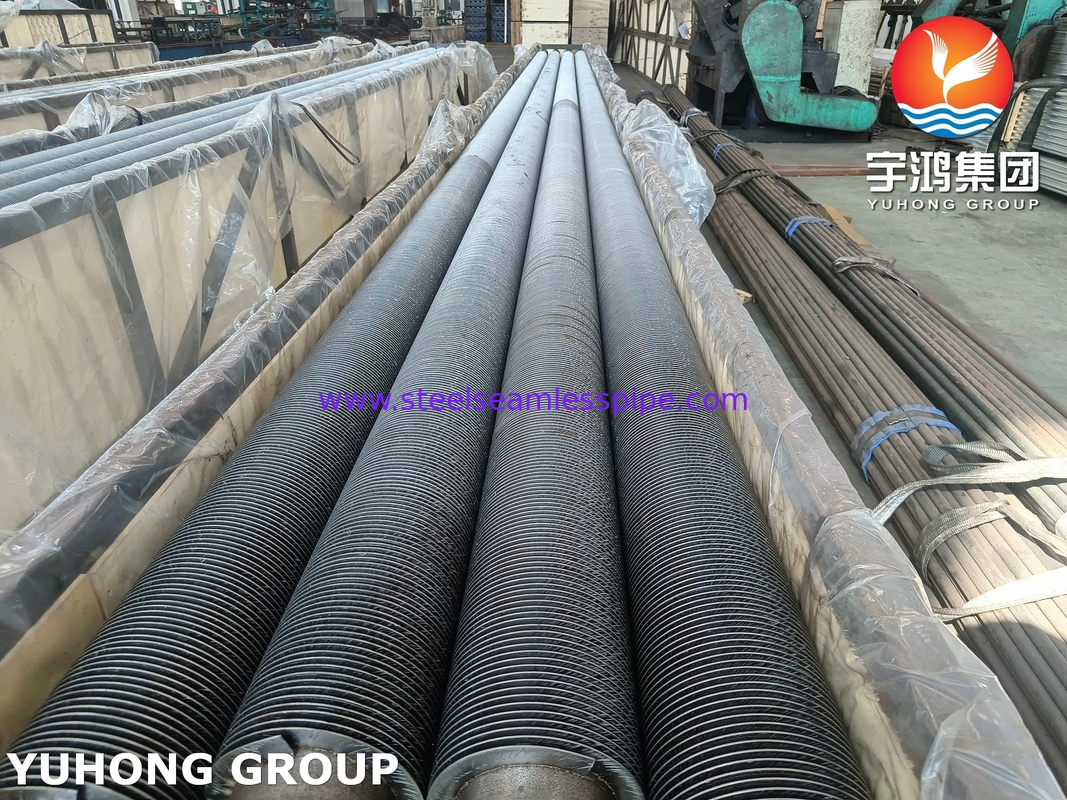

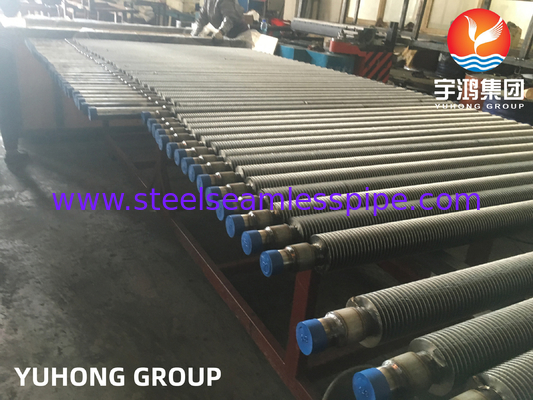

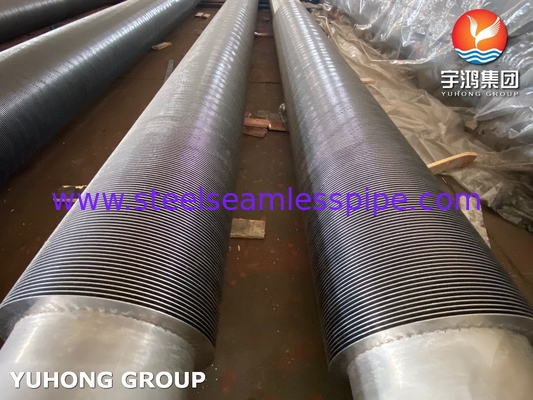

Złożona stal HFW wysokiej częstotliwości spawana solidna płetwista rurka ASME SA213 T5 T9 T11 T12 Aplikacja ogrzewacza kondensatora kotłowego
HFW Solid Finned Tubes short for High Frequency Welded Helical Spiral Solid Finned Tube Helical Finned Tubes provide the designer with high thermal efficiency and compact design solutions for a whole range of heat exchangers where clean flue gases are usedRury z płetwami spiralnymi są produkowane zarówno w rodzaju stałym, jak i zębkowym.
Ta konfiguracja z spawaną stalową rurą z płetwami może być stosowana do praktycznie każdego zastosowania wymiennika ciepła i jest szczególnie odpowiednia do zastosowań o wysokiej temperaturze i wysokim ciśnieniu.Ważne cechy tej konfiguracji są wydajne, skuteczne wiązanie płetwy z rurą w każdych warunkach temperatury i ciśnienia oraz zdolność do wytrzymania wysokich temperatur po stronie płetwy.
Do rury bazowej przymocowana jest ciągła płetwka spiralna za pomocą wysokiej częstotliwości spawania elektrycznego w celu uzyskania wydajnej i niezawodnej cieplnie wiązania.
Specyfikacja rurki:
1Dodaj powierzchnię wymiany ciepła i zmniejsz liczbę rur, zwiększ również powierzchnię sekcji przepływu dymu, aby zmniejszyć prędkość dymu i ścieranie.
2Rurka typu H może być wykonana na podwójną rurę typu H, wysoką sztywność, aby zmieścić długi rząd rur.
3H-typ ekonomizer z płetwami rozmieszczony w kolejce, aby przestrzeń była wieloma małymi strefami, średni przepływ powietrza, aby zmniejszyć ścieranie.
4- Z prostym kanałem, aby uzyskać najlepszy efekt wypychania popiołu.
5Kompaktna struktura zmniejsza ciężar i obniża koszty produkcji.
| Materiał rury bazowej |
Stal nierdzewna, stal węglowa, stal stopowa, stop miedziany, aluminium, SA213, SA179 itp. |
| Materiał płetwy |
Aluminium, stop miedzi, stal nierdzewna, stal węglowa |
| Standardowy |
ASME SA213/ASTM; ASME EA 106, ASME SA178, ASTM B1111 |
| grubość płetwy |
00,8 mm do 4 mm |
| OD rury bazowej |
20 mm do 219 mm |
| Płetwy na cal |
na żądanie klienta |
| Wymóg badania |
Badanie właściwości fizycznych, analiza składu chemicznego, test niezniszczający, inne badania i testy zgodnie z wymaganiami klienta. |
| Zastosowanie |
Chłodnicę powietrzną, chłodnicę powietrzną, kondensator, parownik, chłodnicę płynną, chłodnicę gazową, chłodnicę olejną, radiator, chłodnicę, wymianę ciepła z parą do powietrza, supergrzejnik itp. |
Szczegóły techniczne/szczegóły rurki bazowej
Średnica rury: 20 mm OD Min do 219 mm OD Max.
Grubość rur: Minimum 2 mm do 16 mm
Materiał rurowy: stal węglowa, stal nierdzewna, stal stopowa, stal kortowa, stal dupleksowa, stal super dupleksowa, inkonel, wysokochromatowy nikel i inkolej, materiał CK 20 i inne materiały.
Szczegóły o płetwie
Grubość płetw: min. 0,8 mm do maks. 4 mm
Wysokość płetw: Min 0,25 ̊ (6,35 mm) do maks.1.5 ′′ (38 mm)
Gęstość płetw: Min 43 płetwy na metr Do maks. 287 płetw na metr
Materiał: stal węglowa, stal nierdzewna, stal stopowa, stal kortowa, stal podwójna i stal inkołowana.
Dla szybkiej oferty prosimy o przesłanie z następującym wymogiem:
Liczba sztuk,
Rurka bazowa: średnica, grubość, długość i specyfikacja materiału.
Płetwy: specyfikacja materiału, rodzaj (solidny lub zębkowany), wysokość, grubość, rozstawienie, długość płetw i sekcje bez płetw.
Czas dostawy wymagany.
| * To najczęstsze wzory płetwy/rury. Mamy ponad 20 różnych kombinacji płytki płetwy i rury. Skontaktuj się ze mną, aby uzyskać więcej informacji i opcji. |
Powierzchnia płetwy spiralnej
(Przepuszczalność rurki dostępna wysokość płetwy spiralnej na rurce) |
| 5/8′′ ′′ 3/8′′, 1/2′′ i 7/16′′ |
1′′ ′′ 3/8′′, 1/2′′, 7/16′′ i 5/8′′ |
1 1/4 ′′ 3/8 ′′, 1/2 ′′, 7/16 ′′ i 5/8 ′′ |
| 15.875mm 9.525mm, 12.7mm i 11.113mm |
25.4mm 9.525mm, 12.7mm, 11.113mm i 15.875mm |
31.75mm 9.525mm, 12.7mm, 11.113mm i 15.875mm |
- W przypadku urządzeń o nogach, wbudowanych i innych opcji mocowania płetw spiralnych dostępne są następujące opcje:
- Skontaktuj się ze mną o dostępności 1 1/4 " (31.75mm) materiału rurki
|
Zastosowanie rury w przemyśle
1Przemysł naftowy
2Przemysł chemiczny
3Przemysł drewniany
4Przemysł spożywczy
5Przemysł stalowy
6Przemysł formowania tworzyw sztucznych
7. Jednostki odwodnienia glikolu
8. cewki do hybrydowych wież chłodzących
9Maszyny drukarskie
10Produkcja powłok powierzchniowych
11Odzyskanie rozpuszczalnika
12. Chłodzenie wlotów powietrza w turbinie
13Produkcja tekstyliów
14Ogrzewacze szklarni i hodowla
15. Górnictwa
16. Zwoje antyzmrozowe do powietrza procesowego
17Papiernictwo
