Yuhong Holding Group Co., LTD
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | YUHONG |
| Orzecznictwo: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Numer modelu: | Rura ze stali węglowej U Bend Fin |
| Minimalne zamówienie: | 500 KG |
|---|---|
| Szczegóły pakowania: | Obudowa ze sklejki, żelazna obudowa |
| Czas dostawy: | 7 dni |
| Zasady płatności: | L/C, T/T |
| Nazwa produktu: | Rura żebrowana w kształcie litery U | Materiał rury:: | Stal węglowa, stal nierdzewna, stal stopowa |
|---|---|---|---|
| Aluminiowa płetwa: | Alu.1100,Al.1060 | OD: | 20mm do 219mm |
| WT: | 2mm do 16mm | Długość: | można dostosować |
| Typ: | Prosto, zagięcie w kształcie litery U | NDT: | HT, ET, UT, PT |
| Aplikacja: | Wymiennik ciepła, kocioł, sprzęt termotransferowy itp. | ||
| Wysokie światło: | Rura żebrowana ze stali węglowej, rura HFW w kształcie litery U | ||

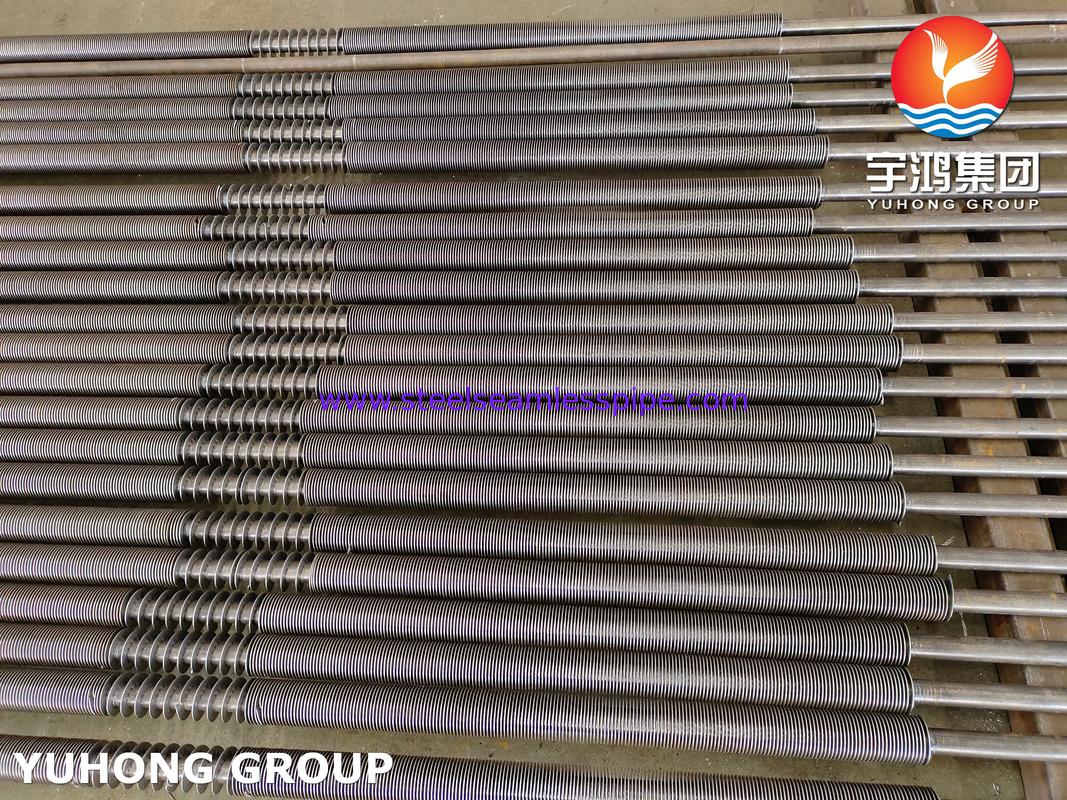

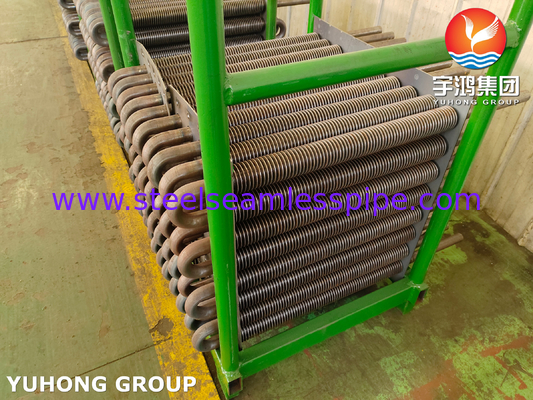

A106 Gr.B Rura żebrowana HFW ze stali węglowej w kształcie litery U do wymiennika ciepła
Rura żebrowana w kształcie litery U ma kilka zalet, w tym:
Zwiększona wydajność wymiany ciepła: żebra na rurze zwiększają powierzchnię, co poprawia wydajność wymiany ciepła.
Zredukowany rozmiar i waga: zwiększona wydajność wymiany ciepła pozwala na stosowanie mniejszych i lżejszych wymienników ciepła.
Poprawiona odporność na korozję: żebrowana rura w kształcie litery U jest często wykonana z materiałów o dobrej odporności na korozję, dzięki czemu nadaje się do stosowania w trudnych warunkach.
Zwiększona wytrzymałość mechaniczna: żebra na rurze zapewniają również dodatkową wytrzymałość mechaniczną, co może być korzystne w zastosowaniach wysokociśnieniowych.
Specyfikacja Fin Tube
| PRODUKT | TYP | NAZWA | GOŁY MATERIAŁ RURY | MATERIAŁ Płetwy |
|
Wymiennik ciepła Żebrowy Rura |
OSADZONY | RURA FINANA TYPU G | STAL WĘGLOWA, MIEDŹ, STAL NIERDZEWNA, STOP | ALUMINIUM |
| WYCISKANE | JEDNORAZOWY METAL SZPILKOWANY | STAL WĘGLOWA, MIEDŹ, STAL NIERDZEWNA, STOP | MIEDŹ, ALUMINIUM | |
|
NISKA RURA Płetwy RURA FINANA TYPU T |
STAL WĘGLOWA, MIEDŹ, STAL NIERDZEWNA, STOP | / | ||
|
RURA BAMBUSOWA RURKA FALISTA |
STAL WĘGLOWA, MIEDŹ, STAL NIERDZEWNA, STOP | / | ||
| RANA | RURA FINANA TYPU L/KL/LL | STAL WĘGLOWA, MIEDŹ, STAL NIERDZEWNA, STOP | MIEDŹ, ALUMINIUM | |
| STRUNOWY | RURA Płetwy STRINGOWEJ | ALUMINIUM, MIEDŹ, STAL WĘGLOWA, STAL NIERDZEWNA | ALUMINIUM, MIEDŹ, STAL WĘGLOWA, STAL NIERDZEWNA | |
| TYPU U | RURA TYPU U | STAL WĘGLOWA, MIEDŹ, STAL NIERDZEWNA | / | |
| SPAWALNICZY | RURA DO SPAWANIA HF | STAL WĘGLOWA, STAL NIERDZEWNA, STOP | STAL WĘGLOWA, STAL NIERDZEWNA, STOP | |
| TYPU U | RURA FINANA TYPU H/HH | STAL WĘGLOWA, STAL NIERDZEWNA, STOP | STAL WĘGLOWA, STAL NIERDZEWNA, STOP | |
| SPAWALNICZY | RURA Z ĆWIEKAMI | STAL WĘGLOWA, STAL NIERDZEWNA, STOP | STAL WĘGLOWA, STAL NIERDZEWNA, STOP |
Materiał rury bazowej:
stal nierdzewna, stal węglowa, stal stopowa
ASME SA213/ASTM A213 TP304/304L TP316/TP316L TP321 TP310S TP317,
ASME SA106/ASTM A106 Gr B Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192
Skład chemiczny stali stopowej
| Stopień | Oznaczenie UNS | Skład, % | ||||||
| Węgiel | Mangan | Fosfor, maks | Siarka, maks | Krzem | Chrom | molibden | ||
| P1 | K11522 | 0,10-0,20 | 0,30-0,80 | 0,025 | 0,025 | 0,10-0,50 | -- | 0,44-0,65 |
| P2 | K11547 | 0,10-0,20 | 0,30-0,61 | 0,025 | 0,025 | 0,10-0,30 | 0,50-0,81 | 0,44-0,65 |
| P5 | K41545 | 0,15 MAKS | 0,30-0,60 | 0,025 | 0,025 | 0,50 MAKS | 4.00-6.00 | 0,45-0,65 |
| P9 | K90941 | 0,15 MAKS | 0,30-0,60 | 0,025 | 0,025 | 0,25-1,00 | 1,00-1,50 | 0,44-0,65 |
| P11 | K11597 | 0,05-0,15 | 0,30-0,60 | 0,025 | 0,025 | 0,50-1,00 | 1,00-1,50 | 0,44-0,65 |
| P12 | K11562 | 0,05-0,15 | 0,30-0,61 | 0,025 | 0,025 | 0,5 MAKS | 0,80-1,25 | 0,44-0,65 |
| P15 | K11578 | 0,05-0,15 | 0..30-0.60 | 0,025 | 0,025 | 1,15-1,65 | -- | 0,44-0,65 |
| P21 | K31545 | 0,05-0,15 | 0,30-0,60 | 0,025 | 0,025 | 0,50 MAKS | 2,65-3,35 | 0,80-1,06 |
Gatunek materiału
| Norma amerykańska | Stal austenityczna: TP304, TP304L, TP304H, TP304N, TP310S, TP316, TP316L, TP316Ti, TP316H, TP317, TP317L, TP321, TP321H, TP347, TP347H, 904L… Stal dupleksowa: S32101,S32205,S31803,S32304,S32750, S32760 Inni:TP405,TP409, TP410, TP430, TP439,... |
| Norma europejska | 1.4301,1.4307,1.4948,1.4541,1.4878,1.4550,1.4401,1.4404,1.4571,1.4438, 1.4841,1.4845,1.4539,1.4162, 1.4462, 1.4362, 1.441 0, 1,4501 |
| Standard GOST | 08Х17Т,08Х13,12Х13,12Х17,15Х25Т,04Х18Н10,08Х20Н14С2, 08Х18Н12Б,10Х17Н13М2Т,10Х23Н18,08Х18Н10,08Х1 8Н10Т, 08Х18Н12Т,08Х17Н15М3Т,12Х18Н10Т,12Х18Н12Т,12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ |
Szczegóły techniczne/Szczegóły rury podstawowej
Średnica rury: 20 mm OD min. do 219 mm OD maks.
Grubość rury: minimum 2 mm do 16 mm
Materiał rury: stal węglowa, stal nierdzewna, stal stopowa, stal Corten, stal duplex, stal Super Duplex, Inconel, High Chrome High Nickle & Incolloy, materiał CK 20 i niektóre inne materiały.
Szczegóły płetwy
Grubość płetw: min.0,8 mm do maks.4 mm
Wysokość płetw: min. 0,25 cala (6,35 mm) do maks. 1,5 cala (38 mm)
Gęstość płetw: min. 43 płetwy na metr do maks.287 płetw na metr
Materiał: stal węglowa, stal nierdzewna, stal stopowa, stal Corten, stal Duplex i Incolloy.
Aplikacje
Rury żebrowe w kształcie litery U są powszechnie stosowane w wymiennikach ciepła, kotłach i innych zastosowaniach związanych z przenoszeniem ciepła.Są szczególnie przydatne w sytuacjach, w których występuje duża różnica temperatur pomiędzy wymienianymi płynami, ponieważ żeberka na rurze zwiększają powierzchnię wymiany ciepła i poprawiają wydajność.Rury żeberkowe w kształcie litery U są również stosowane w systemach klimatyzacji, systemach chłodniczych i innych zastosowaniach przemysłowych, w których wymagana jest wymiana ciepła.
