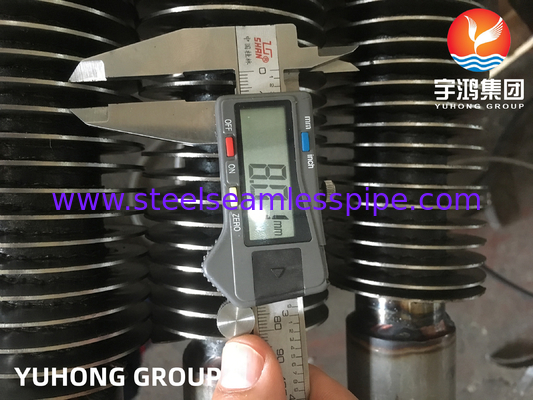

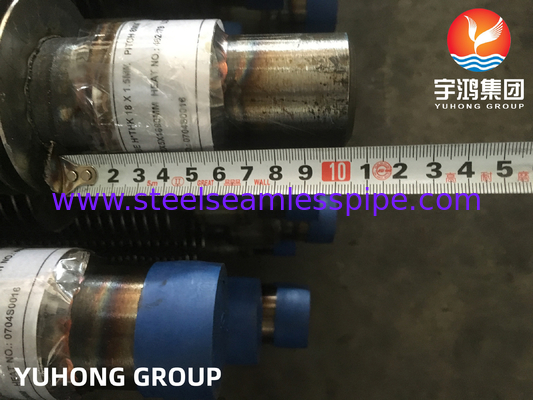

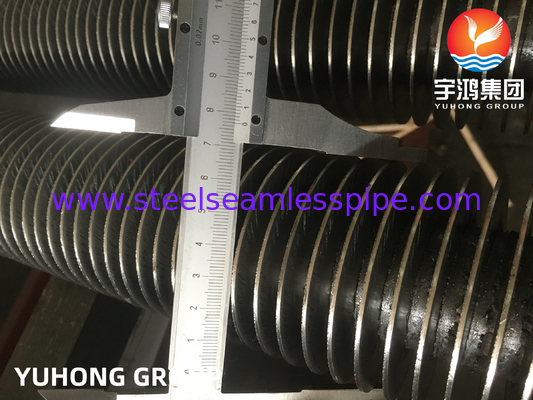

ASME SA213 Bezszwowa T12 HF Słodząca rurka z płetwami do radiatorów
Grupa YUHONGmoże obsługiwać różnego rodzaju projekty przemysłowe iWszystkie nasze produkty są produkowane, opracowywane i produkowane w kraju.Oznacza to, że nasi klienci mają natychmiastowy dostęp do dokładnie tych produktów, których potrzebują dla ich konkretnej aplikacji.Co więcej, możemy zapewnić Państwu produkty o najwyższej jakości i najwyższych standardach produkcyjnych oraz lokalną, troskliwą obsługę klienta.
Niniejsza strona dotyczy ASME SA213 TP12 High Frequency Welded ((HFW Fin Tube), nazywana również solid type fin tube,użyć stalowej lub stali nierdzewnej taśmy lub stalowego okrągłego pręta/pręta bezpośrednio spawanego na powierzchni rury/ruryZ powodu ściśle spawania płetw do rury / rury bazowej, w przypadku, gdy rury HFW są ściśle spawane, w przypadku gdy rury HFW są ściśle spawane, w przypadku gdy rury HFW są ściśle spawane, w przypadku gdy rury HFW są ściśle spawane, w przypadku gdy rury HFW są ściśle spawane.te rury z płetwami mogą być często stosowane w warunkach wibracji.
Rury HFW Fin mają wiele typów: Rury z żółtymi płetwami, Rury z płaskimi płetwami,Można je stosować w bardzo wysokich temperaturach, ponieważSilne połączenie między płetwą a rurą bazową zapobiega rozluźnieniu płetwy z powodu obciążenia cieplnego, utleniania, korozji itp..My, YUHONG, sprzedajemy te rury od ponad 33 lat i sprzedajemy w ponad 70 krajach.
Ogólne specyfikacje Rury płetwy
Wydzielenie węzła: 15,88-219,1 mm
Wysokość płetwy: 6-50 mm
Grubość płetwy: 0,3-3,0 mm
Odległość płetwy: na życzenie klienta.
Koniec: końcówki prosty, końcówki wygięte
Brak powierzchni płetwy po obu stronach: na żądanie i rysunek klienta
Specyfikacje dla różnych rodzajów rur z płetwami
| Rodzaj |
Opis |
Rurka bazowa |
Specyfikacja płetwy (mm) |
| Przedawkowanie (mm) |
Płytka płetwy |
Wysokość płetwy |
Gęstość płetwy |
| Wbudowane |
Rurka płetwy typu G |
16-63 |
2.1~5 |
< 17 |
- Nie.4 |
| Wyrzucone |
Pozostałe metali |
8-51 |
1.6~10 |
< 17 |
0.2-0.4 |
| Rurka niskoprzykrętowa typu t |
10-38 |
0.6~2 |
< 1.6 |
- Nie.3 |
| Pozostałe wyroby z włókien |
16-51 |
8.0~30 |
< 2.5 |
/ |
| Rana |
Rurka z płetwami typu l/kl/ll |
16-63 |
2.1~5 |
< 17 |
- Nie.4 |
| String |
Rury z płetwami sznurowymi |
25-38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Typ U |
Rurka typu U |
16-38 |
/ |
/ |
/ |
| Włókna |
Rury z płetwami do spawania HF |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| Rurka z płetwami typu H/HH |
25-63 |
8 ~ 30 |
< 200 |
1.5-3.5 |
| Rury z płetwami |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Materiał rury bazowej:
1.Z stali nierdzewnej:ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312
(TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H, TP904L)
2.Stal podwójna/super podwójna:ASME SA789/A789, ASME SA790/A790
(S31803, S32205, S32750, S31500, S32304, S32900)
3.Stalo węglowe:ASME SA106/ASTM A106 Gr B, Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210 Gr.A1, Gr.C.
4.Stali stopowych:
ASME SA213/ASTM A213 T1, T11, T12, T22, T23, T5, T9, T91, T92;
ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, P91, P92, 16Mo3, 15Mo3, 13CrMo-4, 12Cr1MoVG
5.Stali stopowych z niklu:Hestalloy / Inconel / Pure Nickel / NS Alloy / Copper Alloy Steel
Materiał płetwy:Stali stopowej, stali nierdzewnej, stali węglowej
Cechy rury płetwistej
Wysokiej wydajności
Łatwa instalacja
Łatwa instalacja
Mniej miejsca potrzebne
Optymalizowana powierzchnia
Najlepsza stosowana technologia
Mniejsze zużycie energii
Zwiększona niezawodność
Niska utrzymanie
Wysoka odporność mechaniczna
Kompaktowy projekt itp.
Szczegóły rury ASME SA213
ASME SA213Niniejsza specyfikacja obejmuje bezszwowe kotły ferrytowe i austenityczne ze stali, supergrzejniki i rurki wymienników ciepła, oznaczone jako klasy T5, TP304 itp.lub kondensatorów i innych zastosowań.
Skład chemiczny (%) --MAX K11562
| Klasa |
C |
Mn |
P |
Su |
Tak. |
Kr |
Mo. |
| T12 |
0.05-0.15 |
0.3-0.61 |
0.025 |
0.025 |
0.5 |
0.8-1.25 |
0.44-0.65 |
Właściwości mechaniczne K11562
| Klasa |
Siła na rozciąganie, min. |
Siła wydajności (0,2%Offset,min) |
Wydłużenie |
Brinell/Vickers |
Rockwell |
| T12 |
ksi-60,MPa-415 |
ksi-32,MPa-220 |
30% |
163 HBW/170 HV |
85 HRB |
Kontrola i badania
| Kontrola i badania:G-fin; L-fin; LL-fin; KL-fin; Wydrukowane rury z płetwami |
| 1Skład chemiczny |
| 2Właściwości mechaniczne |
| 3Badanie hydrostatyczne |
| 4Badanie pneumatyczne |
| 5.Boroskopowa inspekcja |
| 6.Testowanie prądu drgawego |
| 7Badanie rozciągania (tylko dla rur bimetalowych) |
Powiązane gałęzie przemysłu
1Przemysł naftowy- Nie.
2Przemysł hutniczy
3Przemysł energetyczny
4Przemysł lekki
5Przemysł farmaceutyczny
6Przemysł spożywczy
7Przemysł chemiczny
Zastosowanie
1.Kotły (kaldery)
2- Ekonomistów.
3.Płetwy rury
4.Wykorzystanie ciepła odpadowego
5Chłodnie powietrza / chłodnie oleju / chłodnie wodoru / chłodnie generatorów
6.Ogrzewacze powietrza / Wymiennik ciepła chłodzący powietrzem / Supergrzewacze / Ogrzewacze pod paleniem /HRSG
7Technologia przewodów cieplnych
W celu szybkiej cytacji, prosimy o przesłanie następujących wymagań:
1- Liczba sztuk.
2.Rura bazowa: średnica, grubość, długość i specyfikacja materiału.
3.Płetwy: specyfikacja materiału, rodzaj (solidny lub ząbkowy), wysokość, grubość, rozstawienie, długość płetw i sekcji bez płetw.
4- Czas dostawy wymagany.
