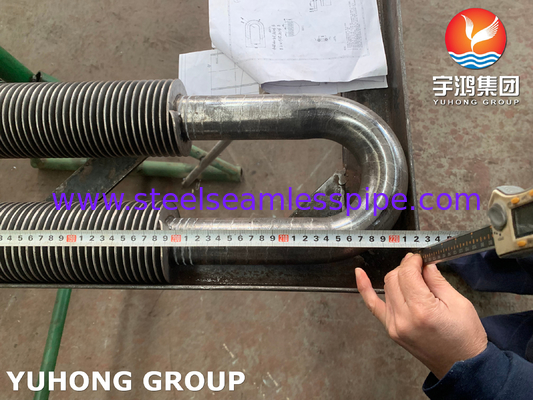

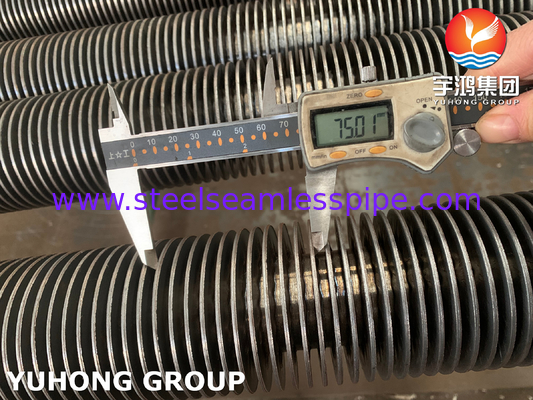

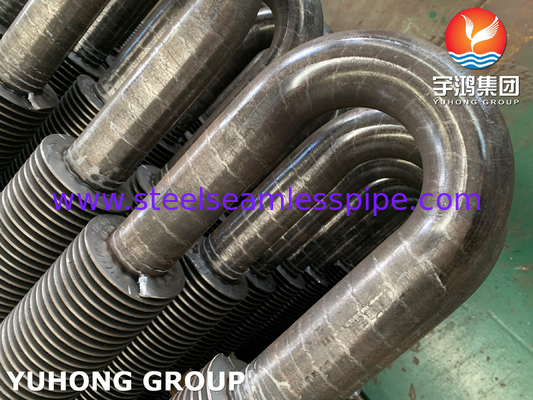

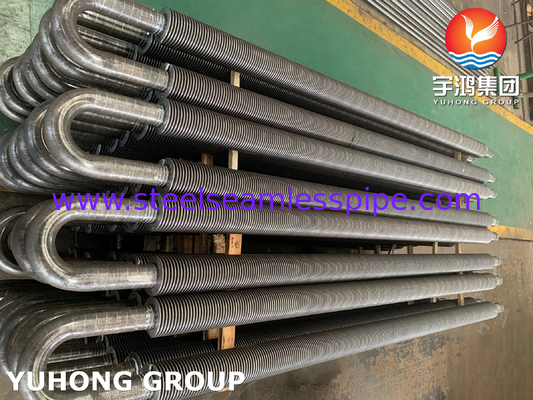

ASTM A106 HF Welding Gr. B Carbon Steel U Bend Fin Tube dla wymiennika ciepła
Grupa YUHONG oferuje ASTM A106 Gr. B HF Welding Carbon Steel U-Fin Tube.
Włókna zwojowema wiele rodzajów: Sprial wysokiej częstotliwości spawanej rury z płetwami, Serrated Sprial wysokiej częstotliwości spawanej rury z płetwami, rury z pętlami, H-typ i podwójny H-typ rury z płetwami
Rurka HFW Finjest jedną z najczęściej stosowanych rur spiralnych i jest obecnie szeroko stosowana w odzyskiwaniu ciepła odpadowego w energetyce elektrycznej, metalurgii, przemysłu cementowym i przemysłu petrochemicznym.
Nazywa się to również solid type fin tube.use the skin effect and proximity effect of high-frequency current to heat the outer surface of the steel strip and steel pipe while the steel strip is wound around the steel pipe until it is in a plastic state or melted- Skończ spawanie.Tego typu rury płetwy mogą zwiększać wydajność transferu ciepła znacznie bardziej niż gołe rury.
To wysokiej częstotliwości spawanie jest w rzeczywistości spawanie w fazie stałej.Ze względu na ściśle spawane płetwy do rury / rury bazowej, te rury z płetwami są często stosowane w warunkach wibracji.
Specyfikacje dla różnych typów rur płetwistych, które możemy zaoferować
| Rodzaj |
Opis |
Rurka bazowa |
Specyfikacja płetwy (mm) |
| Przedawkowanie (mm) |
Płytka płetwy |
Wysokość płetwy |
Gęstość płetwy |
| Wbudowane |
Rurka płetwy typu G |
16-63 |
2.1~5 |
< 17 |
- Nie.4 |
| Wyrzucone |
Pozostałe metali |
8-51 |
1.6~10 |
< 17 |
0.2-0.4 |
| Rurka niskoprzykrętowa typu t |
10-38 |
0.6~2 |
< 1.6 |
- Nie.3 |
| Pozostałe wyroby z włókien |
16-51 |
8.0~30 |
< 2.5 |
/ |
| Rana |
Rurka z płetwami typu l/kl/ll |
16-63 |
2.1~5 |
< 17 |
- Nie.4 |
| String |
Rury z płetwami sznurowymi |
25-38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Typ U |
Rurka typu U |
16-38 |
/ |
/ |
/ |
| Włókna |
Rury z płetwami do spawania HF |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| Rurka z płetwami typu H/HH |
25-63 |
8 ~ 30 |
< 200 |
1.5-3.5 |
| Rury z płetwami |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Koniec: końcówki prosty, końcówki wygięte
Brak powierzchni płetwy po obu stronach: na żądanie i rysunek klienta
Materiał Rury bazowej/rury:
Stal nierdzewna: ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312: TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H, TP904L
Stal podwójna/superpodwójna: ASME SA789/A789, ASME SA790/A790: S31803, S32205, S32750, S31500, S32304, S32900
Stal węglowa: ASME SA106/ASTM A106 Gr B, Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210
Stopiona stal: ASME SA213/ASTM A213 T1, T11, T12, T22, T23, T5, T9, T91, T92; ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, itp.
Stal z stopem stopnika niklu:Hestalloy:C-276, C-4, C-22, C-2000, X, B-2, B-3, G-30, G-35.400,401, 404, R-405, K500.
Inkonel:600, 601, 617, 625, 690, 718, 740, X-750.800800H, 800HT, 825, 840.
Czysta nikel:Ni-200, Ni-201, Ni-270. NS Stop:Ns 1101, NS1102, NS1103, NS3105. Stop miedziany: ASTM B111 ((70400, C70600, C71500, C71640, C68700, C44300)
Materiał płetwy:
Stopowa stal, stali nierdzewnej, stali węglowej.
Szczegóły rurki A106 Gr B
Skład chemiczny maks. %
| Klasa |
C |
Mn |
P |
S |
Tak. |
Kr |
Cu |
Mo. |
Ni |
V |
| Grupa B |
0.3 |
0.29-1.06 |
0.035 |
0.35 |
0.1 |
0.4 |
0.4 |
0.15 |
0.4 |
0.08 |
Właściwości mechaniczne
| Klasa |
Siła na rozciąganie, min. |
Siła wydajności (0,2%Offset,min) |
Wydłużenie |
| Grupa B |
ksi-66,MPa-415 |
psi-35, MPa-240 |
0.3 |
Wnioski
Wymienniki ciepła
Włókiennicze
Systemy klimatyzacji
Ogrzewacze przemysłowe
Przemysł naftowy i gazowy
Produkcja energii
Systemy chłodnicze
