Yuhong Holding Group Co., LTD
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | YUHONG |
| Orzecznictwo: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Numer modelu: | ASTM A213 TP304 |
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | NEGOTIABLE |
| Szczegóły pakowania: | Ply-drewniana obudowa/plastikowa torba/plastikowa nasadka |
| Czas dostawy: | 20-70 DNI |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | zgodnie z życzeniem klienta |
| Materiał: | ASTM A213 TP304 | materiał płetwy: | Al lub Cu |
|---|

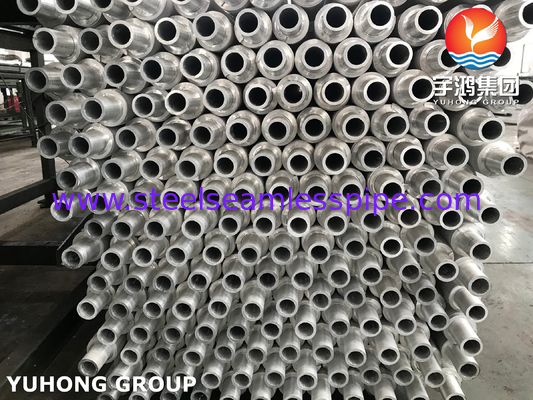

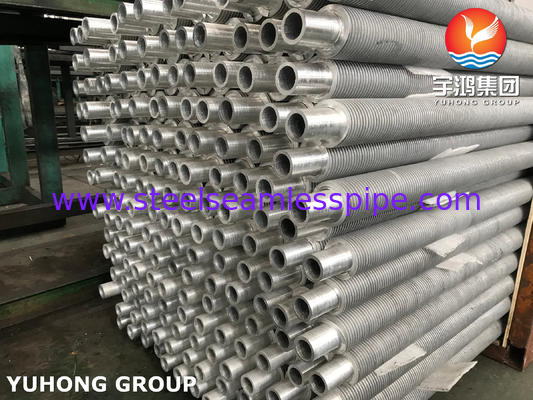

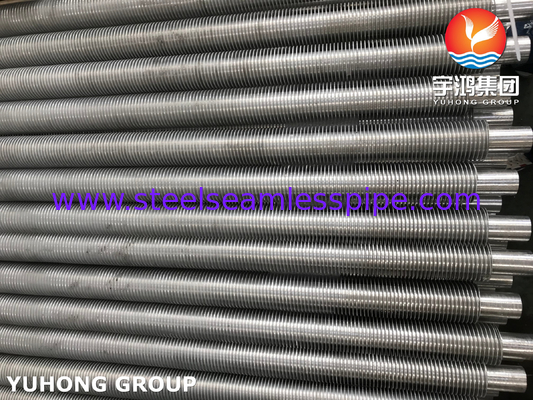

ASME SA213 TP304 Wytłaczana rura Fin + Al Fin do ekonomizera
Przegląd
Wytłaczana rura żebrowana typu stalowo-aluminiowego jest rodzajem rury żebrowanej, która jest wytwarzana przez połączenie rur aluminiowych i stalowych w bimetalicznym procesie kompozytowym.Płetwy są następnie formowane poprzez mechaniczne walcowanie na zimno.
Dostępne są dwa główne typy rur żebrowanych: rury z pojedynczym metalem (znane również jako rury z monometalicznymi żebrami) i rury bimetaliczne (rury z wytłaczanym kompozytem).Pojedyncze metalowe rurki wykonane są z miedzi, aluminium lub miedzioniklu.Z drugiej strony rury bimetaliczne mają rdzeń wykonany z twardszego materiału.Rura zewnętrzna jest nawijana na rurę rdzeniową, aby zapewnić ścisłe połączenie i dobry kontakt termiczny między dwiema rurami.
Rura żebrowana ma kilka zalet, w tym szczelność, niską odporność na ciepło, dobrą wydajność wymiany ciepła, wysoką wytrzymałość, minimalne straty przepływu, dużą odporność na korozję i odporność na odkształcenia.Ma również długą żywotność zarówno w zimnych, jak i gorących warunkach.Ogólna płetwa toczna jest gładka i pozbawiona zadziorów, co ułatwia czyszczenie.Powierzchnia płetwy może być łatwo zwilżona i schłodzona wodą podczas inżynierii ogrzewania i klimatyzacji.W suchych i nagrzewających się warunkach powierzchnia płetwy jest poddawana anodowaniu, co zapewnia piękny kolor i połysk, jednocześnie skutecznie zapobiegając korozji powierzchni.
Aluminiowa rura żebrowana jest wytwarzana przez walcowanie rury aluminiowej jako całości.Oferuje takie zalety, jak brak kontaktowej odporności termicznej, wysoka wytrzymałość, odporność na szok termiczny i wstrząs mechaniczny, dobre właściwości termiczne oraz znaczna rozszerzalność powierzchni wymiany ciepła.Wymienniki ciepła z tego typu rurami żebrowanymi przewyższają rury żebrowane ze sznurka lub płyt.
Wytłaczanyząbkowana rura żebrowanarozmiar i materiał:
| Wytłaczana ząbkowana rura żebrowana rozmiar i materiał | ||
| Średnica zewnętrzna rury | 10~51 (mm) | 0,4”~2” |
| Grubość ściany rury | 1,65 ~ 3,0 (mm) | 0,065”~0,118” |
| Długość rury | ≤18 500 (mm) | ≤60,7 stopy |
| Fin Thk | 0,3~1,2 (mm) | 0,012”~0,047” |
| Wysokość płetwy | 5~16 (mm) | 0,2”~0,63” |
| Fin Pitch | 100~555 (mm) | 3~14 FPI |
| Ząbki | 12 lub 24 | 12 lub 24 |
| Typ płetwy | Wytłaczany | |
| Kombinacje materiałów | ||
| Materiał płetwy | Aluminium (najczęściej spotykany gatunek: Alu.1100, Alu.1060, Alu. 6063) | |
| Miedź | ||
| Materiał rury | CS (najczęściej spotykany gatunek: A179, A192, SA210 GrA1/C, A106 Gr B) | |
| SS (najczęściej spotykany gatunek: TP304, 316, 321, 347, A789) | ||
| Miedź (najczęściej spotykany gatunek: UNS12200,14200, 70600, CuNi70/30, CuNi 90/10) | ||
| Tytan (najczęściej spotykany gatunek: B338Gr2) | ||
| Stosowana temperatura | 300°C | |
| Typ usługi |
Średnia temperatura, ciężkie atmosferyczne środowisko korozyjne. |
|
Zastosowanie wytłaczanej rurki Fin
1. Rury cieplne: Rury te są stosowane w systemach rur cieplnych do wymienników ciepła powietrze-powietrze w zastosowaniach HVAC (ogrzewanie, wentylacja i klimatyzacja).
2. Osuszanie powietrza: Wytłaczane ząbkowane rury żebrowane są stosowane w instalacjach uzdatniania powietrza do procesów osuszania powietrza.
3. Odzysk energii: Stosowane są również w układach wywiewnych do celów odzyskiwania energii.
4. Chłodnice powietrza: Rury te są wykorzystywane w chłodnicach powietrza, które są wymiennikami ciepła używanymi do chłodzenia powietrza.
5. Podgrzewacze powietrza: Można je znaleźć w podgrzewaczach powietrza, które służą do podgrzewania powietrza przed wejściem do układu spalania.
6. Chillery powietrza doładowującego: Wytłaczane ząbkowane rury żebrowane są stosowane w agregatach chłodniczych powietrza doładowującego, które chłodzą powietrze sprężane przez turbosprężarki w silnikach spalinowych.
7. Skraplacze: Rury te są wykorzystywane w skraplaczach, które są wymiennikami ciepła używanymi do skraplania substancji ze stanu gazowego do stanu ciekłego.
8. Parowniki: Można je znaleźć w parownikach, które są wymiennikami ciepła używanymi do przekształcania cieczy w stan gazowy.
9. Chłodnice płynów: Wytłaczane ząbkowane rury żebrowane są stosowane w chłodnicach płynów, które chłodzą różne płyny w procesach przemysłowych.
10. Chłodnice gazu: Można je znaleźć w chłodnicach gazu, które służą do chłodzenia gazów w różnych zastosowaniach.
11. Chłodnice oleju: Rury te są stosowane w chłodnicach oleju, które służą do chłodzenia oleju w silnikach lub układach hydraulicznych.
12. Chłodnice: Wytłaczane ząbkowane rury żebrowane są również stosowane w chłodnicach, które są wymiennikami ciepła stosowanymi do chłodzenia silników spalinowych.
13. Chłodzenie: Można je znaleźć w systemach chłodniczych do celów chłodzenia.
14. Wymienniki ciepła para-powietrze: Rury te są wykorzystywane w wymiennikach ciepła para-powietrze, które przenoszą ciepło z pary do powietrza.
Chociaż wytłaczane rury z ząbkowanymi żebrami mogą być droższe w porównaniu z innymi typami żeber ze względu na zwiększoną ilość użytego aluminium (około 40%) i dodatkową pracę podczas produkcji, koszt ten można zrekompensować, jeśli jest niższy
