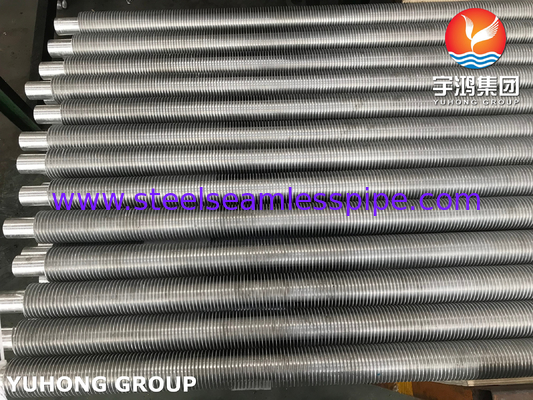

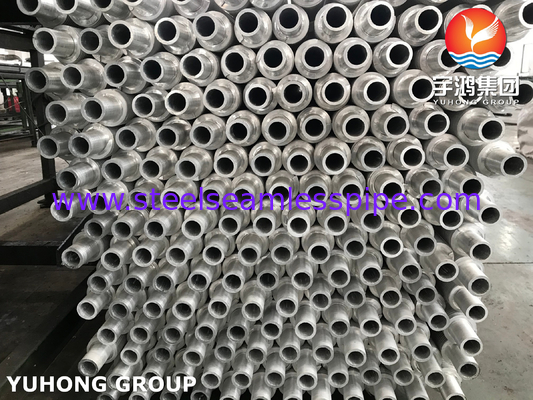

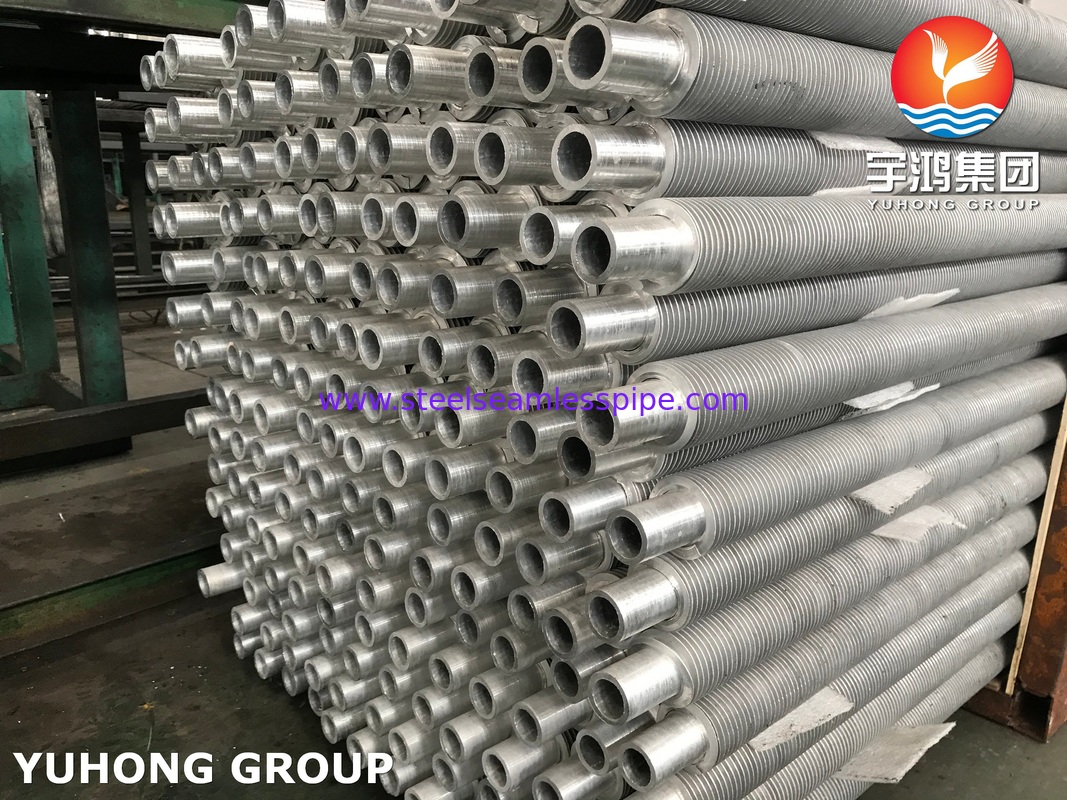

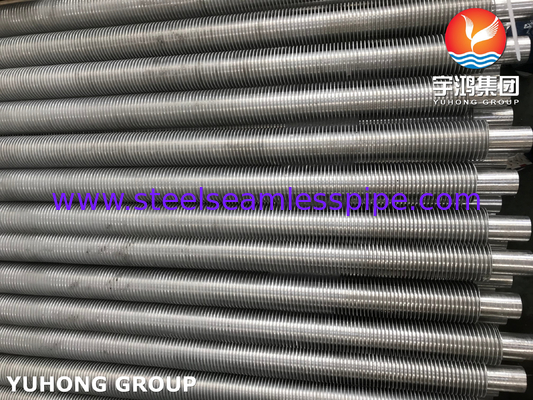

ASTM A312 ASME SA312 Rurociąg z płetwy metalowej wytłuszczonej z stali nierdzewnej do wymiennika ciepła
Kompozytowe metalowe wyrzucone rury z płetwami to bimetalowe elementy wymiennika ciepła, które łączą dwa różne metale za pomocą procesu wytłaczania. this process involves a base tube (such as carbon steel or stainless steel) and fins made of a more thermally conductive or corrosion-resistant metal (such as aluminum) that are bonded during the manufacturing process.
Materiał z płetwy aluminiowej najpierw nakłada się na zewnętrzną stronę rury bazowej, a następnie wypycha się ją przez matrycę, aby utworzyć płetwy bezpośrednio z zewnętrznej powierzchni rury bazowej.
Ten rodzaj płetwy może zwiększyć efektywność kosztową i zoptymalizować wykorzystanie materiału, wykorzystując tańsze materiały bazowe z płetwami o wysokiej wydajności
Wyjątkowe zalety płetw aluminium
(1) Wysoka przewodność cieplna
Doskonała przewodność cieplna: przewodność cieplna aluminium (około 237 W/m·K) jest znacznie wyższa niż w przypadku stali (około 50 W/m·K),który może szybko przenosić ciepło z rury bazowej na powierzchnię płetwy, znacząco poprawiając ogólną wydajność wymiany ciepła.
Jednolite rozpraszanie ciepła: jednolita przewodność cieplna aluminium może zmniejszyć lokalne gorące punkty i zapobiec deformacji rury bazowej z powodu nadmiernego gradientu temperatury.
(2) Niewielka konstrukcja
Niska gęstość: gęstość aluminium (2,7 g/cm3) wynosi tylko 1/3 gęstości stali,który jest szczególnie odpowiedni do zastosowań wrażliwych na masę (takich jak chłodnie powietrza i montowane w pojazdach systemy wymiany ciepła), zmniejszając koszty wsparcia strukturalnego.
(3) Odporność na korozję
Naturalna ochrona przed utlenianiem: na powierzchni aluminium łatwo powstaje gęsta folia tlenkowa (Al2O3), która jest odporna na korozję atmosferyczną, pary wodnej i słabych środowisk kwasowych,wydłużenie okresu eksploatacji.
Odporność na rozpylanie soli: W środowisku morskim lub przybrzeżnym jest lepsza od zwykłej stali węglowej i nadaje się do kondensatorów i urządzeń odsalania wody morskiej.
4) Ekonomiczne
Koszty kontrolowane: cena aluminium jest niższa niż w przypadku miedzi i stali nierdzewnej, a zużycie energii w procesie jest niskie, co daje oczywiste korzyści kosztowe.
Niskie koszty utrzymania: odporność na korozję zmniejsza potrzebę powlekania lub wymiany.
Zaniżanie wydajności wymiennika ciepła jest zasadniczo spowodowane dwoma zjawiskami, które występują w czasie:
- Zwiększona odporność na skażenie z powodu gromadzenia się zanieczyszczeń zawartych w obu płynach.
- Zwiększona odporność termiczna w połączeniu rury z płetwą z powodu rozszerzenia materiałów w cyklu termicznym oraz korozji u podstawy lub korzenia płetwy.Czynniki te tworzą utratę kontaktu lub ciśnienie wiązania między płetwami i rurą.
| Rodzaj |
Opis |
Rurka bazowa |
Specyfikacja płetwy (mm) |
| Przedawkowanie (mm) |
Płytka płetwy |
Wysokość płetwy |
Gęstość płetwy |
| Wbudowane |
Rurka płetwy typu G |
16-63 |
2.1-5 |
< 17 |
- Nie.4 |
| Wyrzucone |
Pozostałe metali |
8-51 |
1.6-10 |
< 17 |
0.2-0.4 |
| Rurka niskoprzykrętowa typu t |
10-38 |
0.6-2 |
< 1.6 |
- Nie.3 |
| Pozostałe wyroby z włókien |
16-51 |
8-30 |
< 2.5 |
/ |
| Rana |
Rurka z płetwami typu l/kl/ll |
16-63 |
2.1-5 |
< 17 |
- Nie.4 |
| String |
Rury z płetwami sznurowymi |
25-38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Typ U |
Rurka typu U |
16-38 |
/ |
/ |
/ |
| Włókna |
Rury z płetwami do spawania HF |
16-219 |
3-25 |
5-30 |
0.8-3 |
| Rurka z płetwami typu H/HH |
25-63 |
8-30 |
< 200 |
1.5-3.5 |
| Rury z płetwami |
25-219 |
8-30 |
5-35 |
φ5-20 |
Zastosowanie
Chłodnia powietrza
Kondensacja pary wydechowej turbin parowych w elektrowniach i chłodzenie gazów procesowych w elektrowniach petrochemicznych zależą od lekkiej i odpornej na korozję atmosferyczną płetw aluminium.
Systemy klimatyzacji i chłodzenia
Rury aluminiowe w parownikach i kondensatorach mogą zmniejszać masę urządzeń i poprawić współczynnik efektywności energetycznej (COP).
Zarządzanie cieplne pojazdów nowej energii
Chłodnie baterii i chłodnicy silników wykorzystują lekką wagę płetw aluminiowych do zwiększenia zasięgu jazdy.
Odzysk ciepła odpadów przemysłowych
W urządzeniach odzyskiwania ciepła odpadowego z gazów spalinowych płetwy aluminiowe są odporne na korozję w punkcie rosy kwasowej i mogą dostosowywać się do złożonych warunków pracy.
