ASTM A106 / ASME SA 106 Gr.B Węglowa stal wysokiej częstotliwości spawana pęcherzowa rurka typu U
Przegląd
Rury płetwy to rodzaj elementu wymiany ciepła.Płetwy są zwykle dodawane do powierzchni rur wymiennika ciepła w celu zwiększenia powierzchni zewnętrznej (lub powierzchni wewnętrznej) rur wymiennika ciepła, osiągając w ten sposób cel zwiększenia wydajności wymiany ciepła w rurze wymiany ciepła.
Rury z płetwami charakteryzują się wysoką mocą przesyłu ciepła, dużym obszarem rozpraszania ciepła, długą żywotnością i szerokimi wymaganiami w zakresie kontroli temperatury.Jego powierzchnia przeniesienia ciepła jest kilka do kilkudziesięciu razy większa niż w przypadku lamp świetlnych, a jego efektem jest wzmocnienie przenoszenia ciepła i zmniejszenie oporu.
W związku z tym, że rury z płetwami są instalowane w urządzeniach mechanicznych, takich jak kotły, i muszą wytrzymać ciągły test wysokiej temperatury, przy wyborze rury z płetwaminależy wybrać rury z płetwami o lepszej wydajności w następujący sposób:. Rury z płetwami mają silną odporność na korozję. Jeśli wybrane rury z płetwami nie są odporne na korozję, są podatne na korozję w warunkach ciągłej wysokiej temperatury.
Po drugie, rury płetwy mają silną odporność na zużycie.Należy wybrać rury o wysokiej odporności na zużycie.
Po trzecie, rury płetwy mają niską odporność termiczną na kontakt.Tylko wybierając rury z płetwami o niskiej odporności cieplnej na kontakt można utrzymać wydajność rury w warunkach ciągłej wysokiej temperaturyPo piąte, wybrane rury o wysokiej stabilności nie wpływają na skuteczność przenoszenia ciepła w warunkach ciągłej wysokiej temperatury.rury płetwy mają dobrą odporność na kurz.

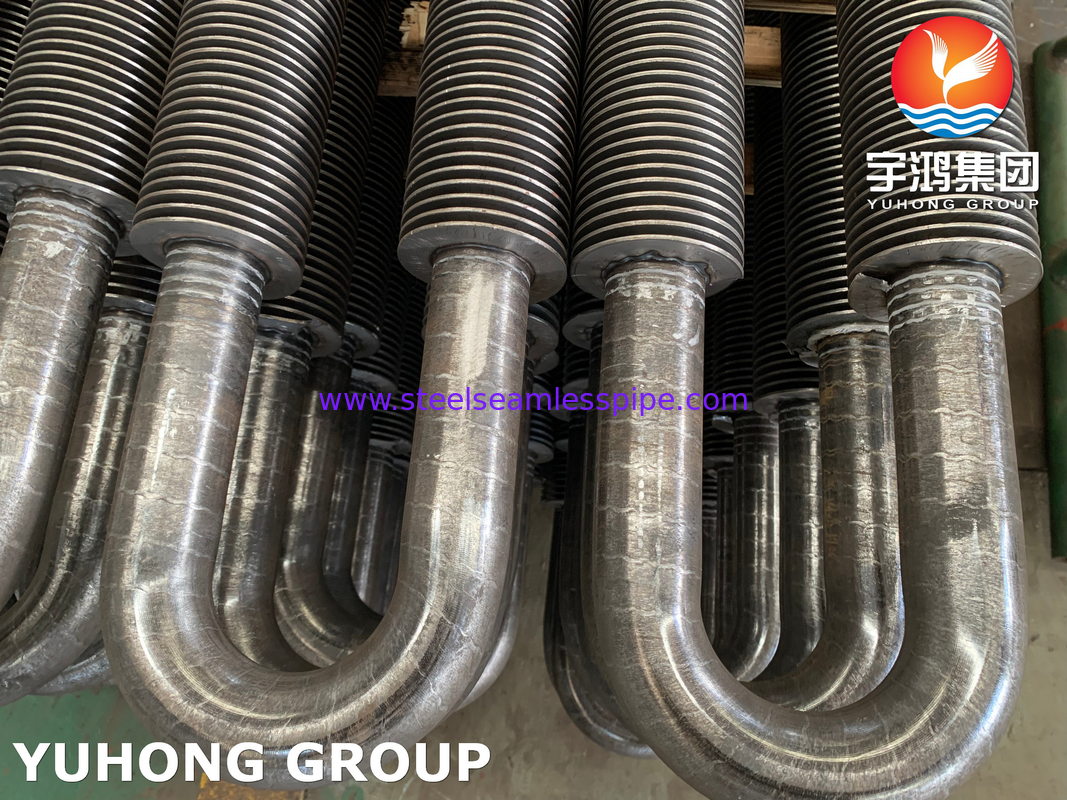

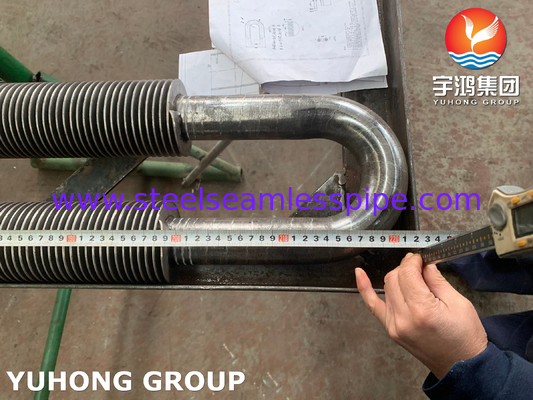

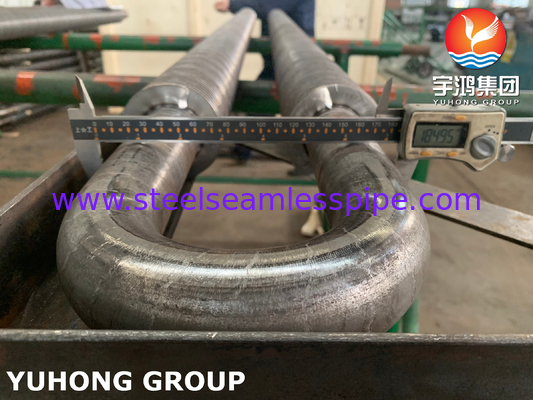

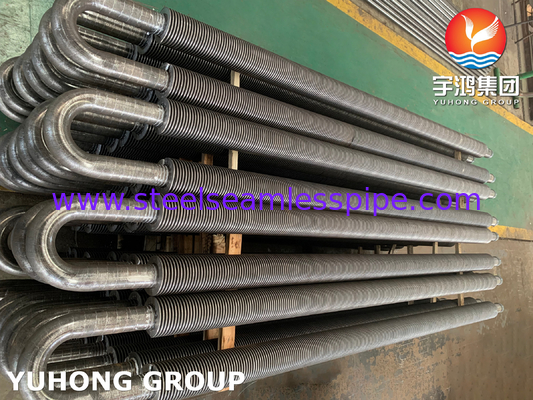

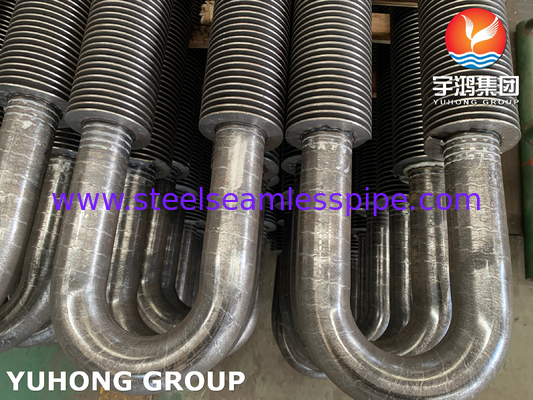

ASTM A106 Gr.B HFW U-formed fined tube to rurka wymiennika ciepła wykonana ze stali węglowej o unikalnym profilu płetwy w kształcie litery "U".Płetwy w kształcie U są spawane na zewnętrznej powierzchni rurki w spiralny sposób, tworząc rozszerzoną powierzchnię, co może poprawić ogólną wydajność transferu ciepła.
Pozycja chemiczna A106 Gr.A / B/C
| Klasa |
A |
B |
C |
| C |
0.25 |
0.3 |
0.35 |
| Mn |
0.27-0.93 |
0.29-1.06 |
0.29-1.06 |
| P |
0.035 |
0.035 |
0.035 |
| S |
0.035 |
0.035 |
0.035 |
| Tak. |
≥ 0.10 |
≥ 0.10 |
≥ 0.10 |
| Kr |
0.4 |
0.4 |
0.4 |
| Cu |
0.4 |
0.4 |
0.4 |
| Mo. |
0.15 |
0.15 |
0.15 |
| Ni |
0.4 |
0.4 |
0.4 |
| V |
0.08 |
0.08 |
0.08 |
Wymagania dotyczące wytrzymałości na rozciąganie klasy A, B i C ASTM A106.
| Klasa |
Klasa A |
Klasa B |
Klasa C |
| Wytrzymałość na rozciąganie, min., psi |
48000 |
60000 |
70000 |
| Siła wydajności, min., psi |
30000 |
35000 |
40000
|
Wnioski
Kotły elektroenergetyczne
Włókna
Elektryczne urządzenia
Petrochemiczne / Ogrzewacze rafinerii i reformatory
Sekcje konwekcyjne
Jednostki odzysku ciepła odpadowego
Ogrzewacze cieplne
