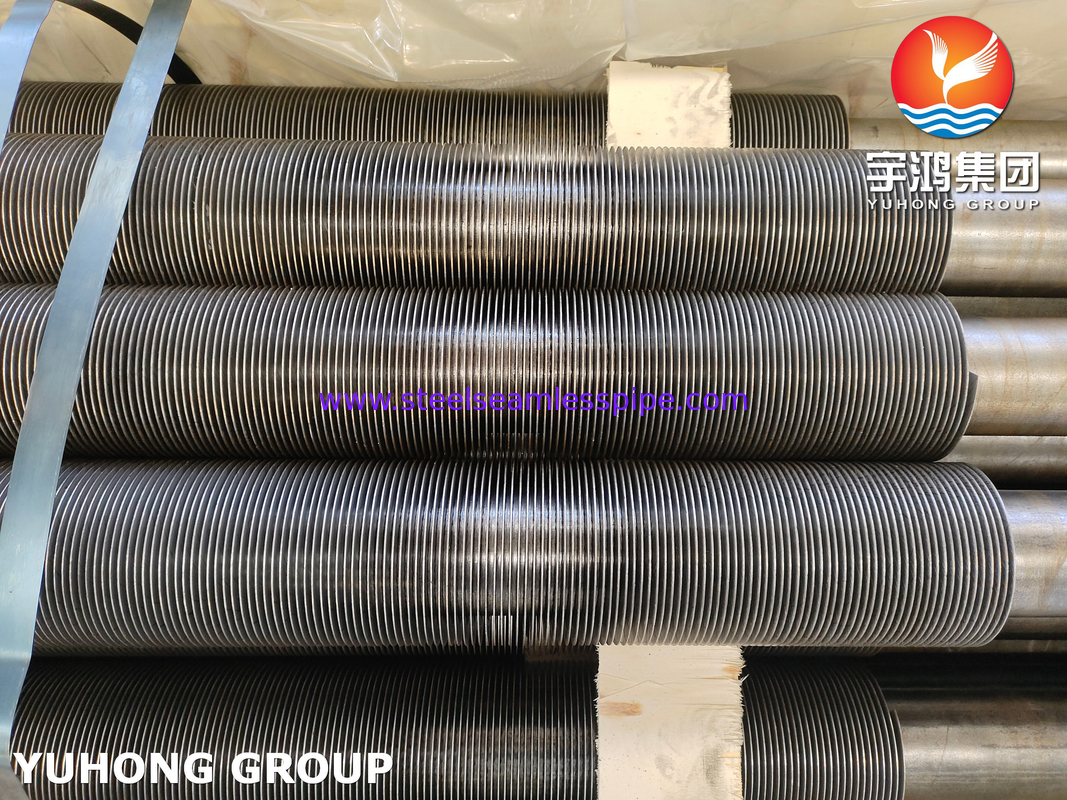

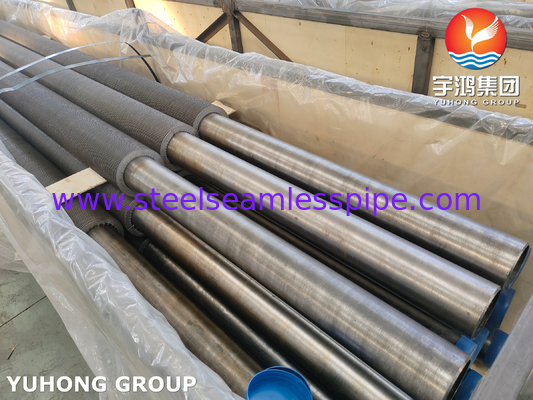

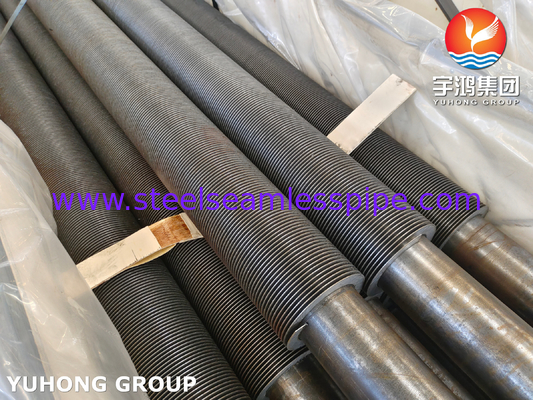

ASME SA106 Gr.B Węglowa stalowa wysokiej częstotliwości spawana rurka z płetwami do zastosowania w kondensatorze

ASME SA106 Gr.B Węglowa stalowa wysokiej częstotliwości spawana kondensator rury z płetwami

Wymagania w zakresie bezpieczeństwajest bezszwowym materiałem z rur stalowych według amerykańskiej normy ASME o wytrzymałości wydajności 241 000 psi, wytrzymałości na rozciąganie 413 000 psi i gęstości 0,285 lb/in3.Ten materiał rury stalowej jest szeroko stosowany w wysokiej temperaturze i wysokiego ciśnienia ropy naftowej, chemicznych, energetycznych i innych dziedzin przemysłowych, takich jak rurociąg do transportu płynów, rurociąg kotłowy, rurociąg wymiennika ciepła itp.

Wymagania w zakresie bezpieczeństwarurociąg ze stali bezszwowej ma doskonałą odporność na wysokie temperatury i korozję, może być stosowany w zakresie temperatur od -29°C do +482°C przez długi czas,i może wytrzymać erozję różnych środków korozyjnychPonadto rury stalowe mają również dobre właściwości przetwarzania i spawania, łatwe do przetwarzania i spawania i mogą spełniać wymagania różnych złożonych systemów rurociągów.Stosowany jest głównie do ogrzewania rur powierzchniowych kotłów o niskim i średnim ciśnieniu (ciśnienie robocze na ogół nie przekracza 5 °C)..88Mpa, temperatura robocza poniżej 450°C); dla kotłów wysokiego ciśnienia (ciśnienie robocze jest na ogół powyżej 9,8Mpa, temperatura robocza między 450°C ~ 650°C)podgrzewacz, rur przemysłu petrochemicznego itp.

Technologia wytwarzania wysokiej częstotliwości spawanej rury płetw

(1) Zakup i ponowna kontrola rur stalowych: rur stalowych należy nabywać zgodnie ze standardami i warunkami technicznymi wymaganymi na rysunkach.ponowna inspekcja powinna być przeprowadzona ostrożnie, a treść ponownej kontroli powinna obejmować: sprawdzenie zgodności ilości, specyfikacji i materiałów,i czy odpowiednie materiały certyfikacyjne materiałów i sprawozdania z inspekcji są kompletne i skuteczne; sprawdź wygląd i rozmiar geometryczny korzenia, a także skład chemiczny i właściwości mechaniczne materiału odpowiednio według numeru pieca i partii;Przynajmniej 10% materiałów, które wymagają przeprowadzenia badania nadmiernego na podstawie korzenia, należy pobrać do badania nadmiernego..

(2) Przygotowanie przed szczotkowaniem i spawaniem: stan powierzchni rury stalowej musi być sprzyjający uzwojeniu, a powierzchnia rury optycznej powinna być wolna od dziur, wgniecenia, nakładania się i row.Przed spawaniem, konieczne jest usunięcie tlenku, tłuszczu i zanieczyszczeń na zewnętrznej powierzchni rury bazowej, które wpływają na jakość spawania i powłokę, zwykle przy użyciu polerowania lub obróbki piaskowania,Wkręcanie rury z płetwami, przy użyciu cienkiej płyty stalowej do otwierania taśmy i cięcia całego zwoju cienkiej płyty stalowej do wymaganej szerokości zgodnie z wymaganą wysokością płetwy;

(3) spawanie nawijaniem płetwami: instalacja rury stalowej do spawania na maszynie spawania nawijaniem płetwami, a spawanie płetwami zgodnie z kwalifikowanym procesem spawania nawijaniem,i rury płetwy są spawane na ruchomym boku stałej szyny przewodniej, aż do osiągnięcia wymaganej długości spawania;

4) Kontrola i badanie: kontrola wyglądu oraz kontrola odkręcania i odrywania rury z płetwami wykonywana jest pojedynczo,a wyniki badań powinny być zgodne z rysunkami i wymogami technicznymi
Następnie badanie hydrauliczne przeprowadza się pojedynczo, ciśnienie badawcze wynosi 1,5 razy ciśnienie projektowe lub wymagania rysunkowe, a czas utrzymania ciśnienia wynosi nie mniej niż 5 minut;

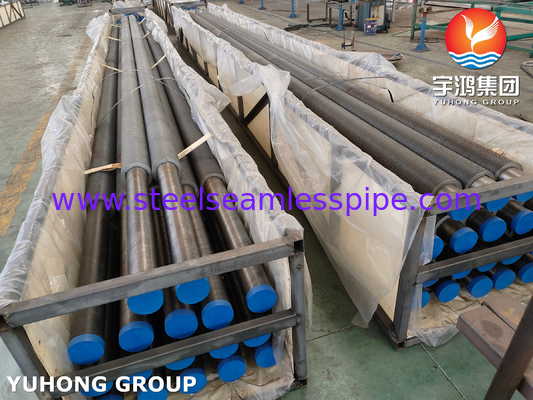

(5) Ochrona płetw: po produkcji rurę płetw oczyszcza się sprężonym powietrzem.Rurka z płetwami ze stali węglowej i stali stopowej jest rozpylana farbą przeciwkorodową, a powierzchnia rury z płetwami ze stali nierdzewnej po inspekcji jest opryskiwana olejem błyszczącym.Obie końce rury z płetwami są chronione zatyczkami, aby zapobiec przedostaniu się wody i zanieczyszczeń do rury.

Główne zalety wysokiej częstotliwości spawanych rur płetwonogów to:

1 Wysoka wydajność produkcji, ciągła produkcja nawijania;

2Niski koszt, opiera się na właściwościach samego spawania wysokiej częstotliwości - efekt skórny ogrzewa powierzchnię obrabiarkę, aby osiągnąć cel spawania,proces spawania nie wymaga dodawania materiałów metalowych wypełniających;

3Ponieważ prąd o wysokiej częstotliwości przechodzi tylko po płytkiej powierzchni rur stalowych, strefa dotknięta ciepłem spawania jest niewielka,więc dodatkowa grubość ściany spowodowana tym nie musi być brana pod uwagę w obliczeniach projektowych; Przedmiot nie musi być poddany obróbce cieplnej po spawaniu;

4Słodkie spawanie, w przypadku rozsądnej konfiguracji urządzeń i doskonałych parametrów procesu, może osiągnąć solidne spawanie między płetwą a rurą stalową,i może wytrzymać wahania wstrząsu cieplnego spowodowane częstym otwieranie i zamykanie.
Ponieważ wysokiej częstotliwości spawane rury z płetwami ma powyższe zalety, jest coraz częściej stosowany w ropie naftowej, chemicznej,elektroenergetyka i inne gałęzie przemysłu nowych efektywnych elementów ciepła, w celu wzmocnienia transferu ciepła poza rurę, poprawy efektywności odzysku ciepła, oszczędności energii i zmniejszenia zużycia.

ASTM A106/ASME SA106 Gr.A /B/C Pozycja chemiczna

Wymagania dotyczące wytrzymałości na rozciąganie klasy A, B i C ASTM A106/ASME SA106
