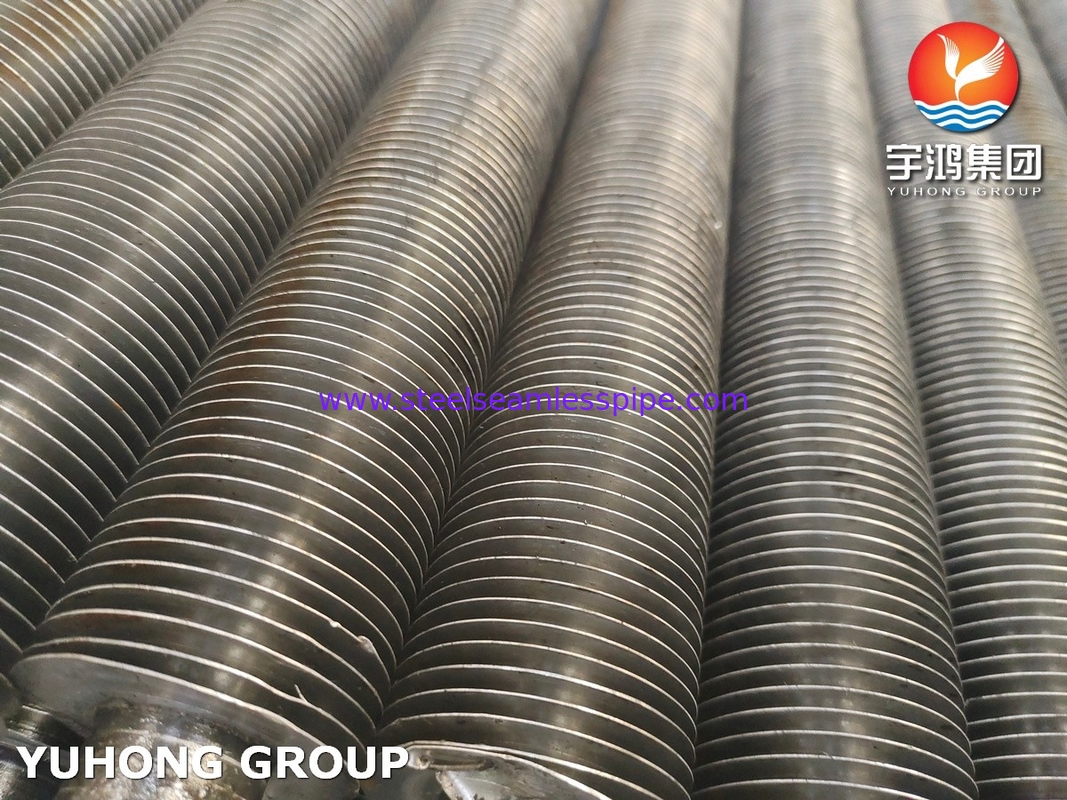

Węglowa stal ASTM A179 Bezszwedzą rurę typu G WbudowanaRurka z płetwami do wymiennika ciepła
Wbudowane rury płetwy są najnowocześniejszym rozwiązaniem w technologii wymiennika ciepła, zaprojektowanym w celu poprawy efektywności cieplnej w różnych zastosowaniach przemysłowych i handlowych.Włączając płetwy bezpośrednio do struktury rurki, systemy te oferują kompaktowy i skuteczny sposób przenoszenia ciepła między płynami, co czyni je niezbędnymi w wielu warunkach.Płetwy wbudowanych rur płetwowych są bardziej mocne i ciasne.
Jak działają?
Podstawową zasadą wbudowanych rur jest maksymalizacja przenoszenia ciepła poprzez zwiększenie powierzchni w kontakcie z płynem.płetwy zwiększają proces wymiany ciepła poprzez ułatwienie lepszego mieszania płynu i turbulencjiWynika z tego lepsza wydajność termiczna w porównaniu z tradycyjnymi rurami gładkimi, które mają ograniczoną powierzchnię.
Materiały
Rurka z wbudowanymi płetwami typu G jest łączona z dwoma różnymi materiałami, w tym z rury rdzenia i płetwy.
Materiał rury rdzenia: stal węglowa, stal niskiego stopnia, stal nierdzewna, mosiądz, miedź, stop miedzi i niklu, brąz aluminium, stop niklu.
1Stal węglowa: A179, A192, SA210 Gr A1/C, A106 Gr B
2. stal nierdzewna: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3Miedź: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
Materiał płetwy: aluminium (Alu.1100, Alu.1060), Miedź, Stal
Specyfikacje ASTM A179 TUBE
| Standardy |
ASTM, ASME i API |
| Rozmiar rurki |
20 mm do 219 mm OD |
| Grubość rur |
2 mm do 16 mm |
| Wymagania |
SCH 40, SCH 80, SCH 160, SCH XS, SCH XXS, Wszystkie harmonogramy |
| Tolerancja |
Rura wyciągnięta na zimno: +/- 0,1 mm Rura walcowana na zimno: +/- 0,05 mm |
| Rzemiosło |
Walcowane na zimno i wyciągnięte na zimno |
| Rodzaj |
Bezszwowe / ERW / spawane / wytworzone |
| Formularz |
Rury okrągłe, rury kwadratowe, rury prostokątne, rury zwinięte, kształt U, cewki z ciastkiem, rury hydrauliczne |
| Długość |
Min 3 Metry, Max18 Metry lub zgodnie z wymaganiami klienta |
| Koniec |
Górne, dolne, dolne |
Składniki chemiczne (%) ASTM A179 wbudowanych rur z płetwami
| C |
Tak. |
Mn |
P |
S |
Mo. |
Kr |
V |
| 0.06-0.18 |
/ |
0.27-0.63 |
≤ 0.035 |
≤ 0.035 |
/ |
/ |
/ |
Właściwości mechaniczne ASTM A179 Wbudowane Rury Płetwowe
| Wytrzymałość na rozciąganie ((Mpa) |
Siła wydajności ((Mpa) |
Wyciąganie ((%) |
Twardość ((HRB) |
| 325 min. |
180 min. |
35 min. |
maksymalnie 72 |
Cechy
- Dokładność wymiarowa
- Wysoka wytrzymałość
- Trwałe
- Odporność na korozję
- Piękne wykończenie.

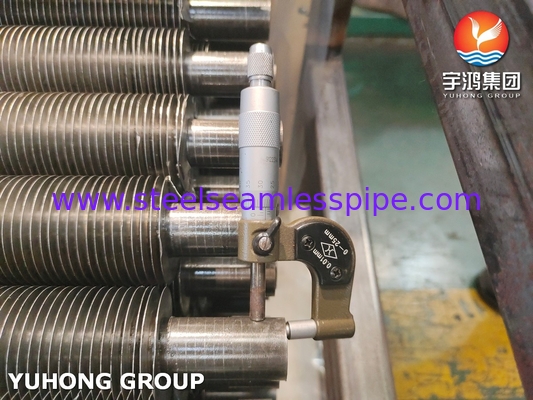

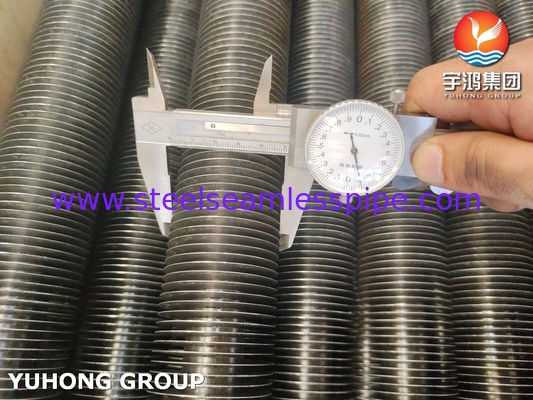

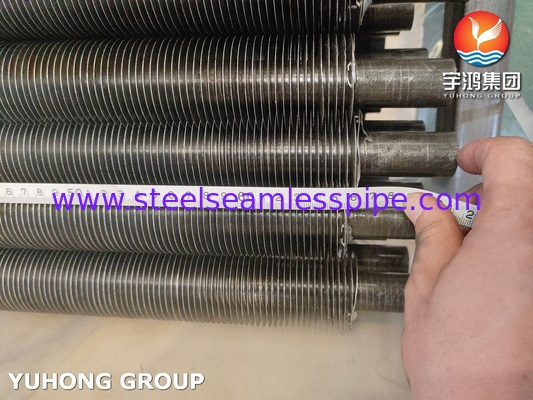

Przeprowadzone inspekcje i badania
Badanie składu chemicznego, badanie właściwości mechanicznych ((Siła na rozciąganie, siła wydajności, wydłużenie, płomienie, spłaszczanie, twardość, badanie uderzeniowe), badanie powierzchni i wymiarów, badanie niezniszczające,Badanie hydrostatyczne
Niektóre z głównych zalet wbudowanych rur płetw typu G obejmują:
- Zwiększona wydajność przenoszenia ciepła: płetwy zwiększają powierzchnię dostępną do przenoszenia ciepła, co prowadzi do zwiększonej wydajności.
- Zwiększona wydajność termiczna: wbudowane płetwy pomagają utrzymać bardziej jednolite rozkład temperatury, optymalizując procesy przenoszenia ciepła.
- Zwiększona wytrzymałość i trwałość: Zintegrowane płetwy zapewniają mechaniczną wytrzymałość i wytrzymałość całej konstrukcji rur.
- Odporność na korozję: Połączenie płetwy z rurą minimalizuje ryzyko korozji i zapewnia dłuższą żywotność.
Wnioski
- Sprzęt farmaceutyczny
- Urządzenia chemiczne
- Sprzęt do wody morskiej
- Wymienniki ciepła
- Kondensatory
- Przemysł celulozowo-papierniczy
- Przedsiębiorstwa wydobywające ropę naftową na morzu
- Produkcja energii
- Petrochemikalia
- Przetwarzanie gazu
- Produkty chemiczne specjalistyczne
- Produkty farmaceutyczne
