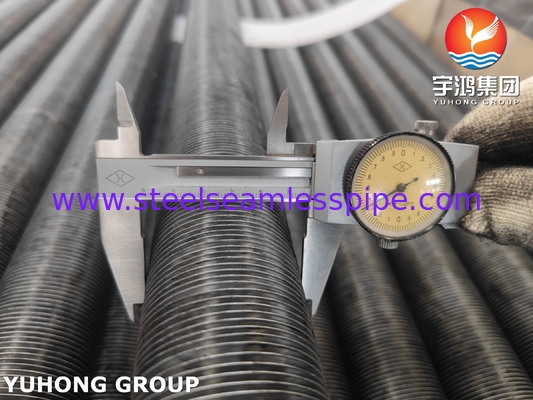

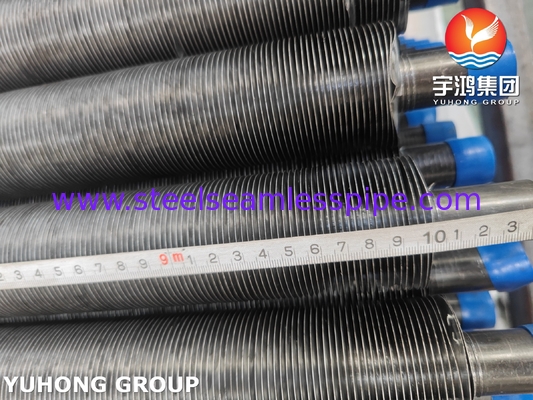

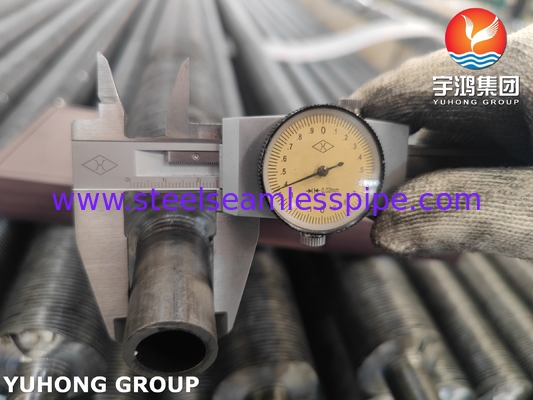

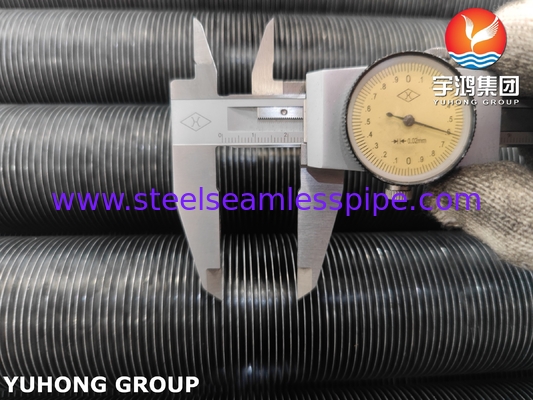

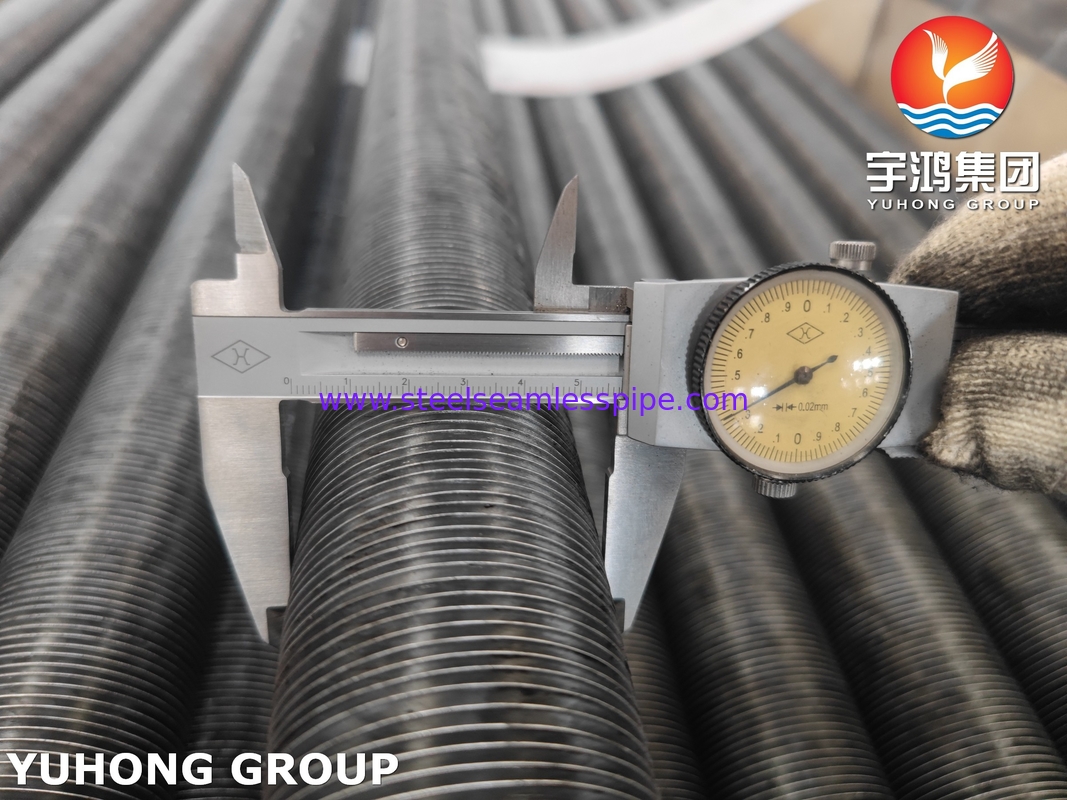

ASME SA209 TP304 Rurociąg z wbudowanymi płetwami ze stali nierdzewnej typu G z płetwami z aluminium 1060

ASME SA209 TP304 Rurociąg z wbudowanymi płetwami ze stali nierdzewnej typu G z płetwami z aluminium 1060

Wbudowana rurka z płetwami to rodzaj wysokiej wydajności wzmocnionego elementu przesyłu ciepła.Włączając płetwy aluminiowe do wstępnie wykonanych row na powierzchni rury bazowej ze stali nierdzewnej, uzyskuje się bliskie mechaniczne połączenie rury bazowej i płetw.Konstrukcja ta łączy w sobie odporność na korozję stali nierdzewnej z wysoką wytrzymałością procesów wbudowanych, i jest szeroko stosowany w urządzeniach wymiany ciepła w warunkach wysokiej temperatury, wysokiego ciśnienia i korozyjnych środowisk.

Odporność na korozję. Rura bazowa ze stali nierdzewnej i płetwy są odporne na kwas, alkalie, natryskiwanie solą i utlenianie w wysokiej temperaturze i mają żywotność do 15 do 20 lat.

Wysoka wytrzymałość mechaniczna. Wbudowany proces zapewnia, że płetwy nie odpadną w warunkach wysokiego ciśnienia (≤30 MPa) i wibracji.Rurka z płetwami będzie coraz bardziej sztywna podczas użytkowania.



Rura z płetwami typu G jest połączona z dwoma różnymi materiałami

Materiał rury rdzenia: stal węglowa, stal niskiego stopnia, stal nierdzewna, mosiądz, miedź, stop miedzi i niklu, brąz aluminium, stop niklu.

1Stal węglowa: A179, A192, SA210 Gr A1/C, A106 Gr B
2. stal nierdzewna: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3Miedź: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10


SS304 Skład chemiczny

SS304 Właściwości mechaniczne

Kontrola jakości przeprowadzonych inspekcji i badań wbudowanych rur z płetwami typu G

Kontrola składu chemicznego

Badanie właściwości mechanicznych ((Siła na rozciąganie, siła wydajności, wydłużenie, płaskowanie, spłaszczanie, twardość, badanie uderzeniowe)

Badanie powierzchni i wymiarów

Badanie nieniszczące

Badanie hydrostatyczne.



Zastosowanie


Chłodnia gazu kwasowego: do obróbki gazu ziemnego lub gazu rafineryjnego zawierającego H2S i CO2 (np. jednostki hydrodesulfuracji) używa się stali nierdzewnej 316L w celu zapobiegania korozji.

Wymiana ciepła w reaktorze o wysokiej temperaturze: do chłodzenia płynów procesowych o wysokiej temperaturze (≤ 600°C) w procesie reformingu katalitycznego i krakowania etylenu wybierane są rury bazowe ze stali nierdzewnej 310S.

Kocioł ciepła odpadowego turbiny gazowej: Aby odzyskać ciepło z gazu spalin w temperaturze 400~550°C, płetwy muszą być odporne na wysoką temperaturę utleniania

Podgrzewacz wody w elektrowniach jądrowych: W celu przeciwdziałania utlenianiu promieniowania używa się stali nierdzewnej o niskiej zawartości węgla (np. 304L).

Chłodzenie wody morskiej: Stal nierdzewna jest odporna na korozję jonów chlorku wody morskiej, a wbudowane płetwy zapobiegają ryzyku wycieku na spawaniu.
