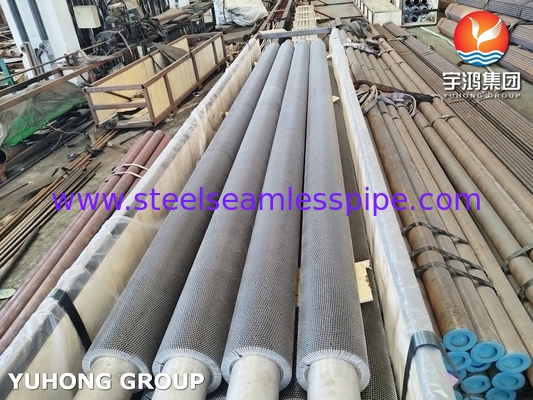

TP304H Rurociąg z zębami z stali nierdzewnej HFW (spawanie wysokiej częstotliwości)

Przegląd

TP304H rurka z ząbkami z stali nierdzewnejjest rodzajem rur wymiennika ciepła, która łączy w sobie właściwościTP304H ze stali nierdzewnejzpłetwy zębistePrzyjrzyjmy się szczegółom materiału, konstrukcji i typowych zastosowań.

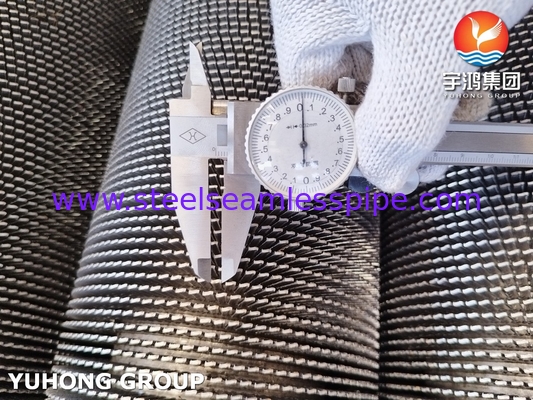

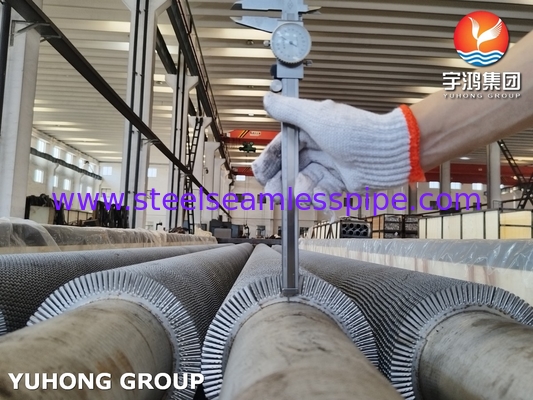

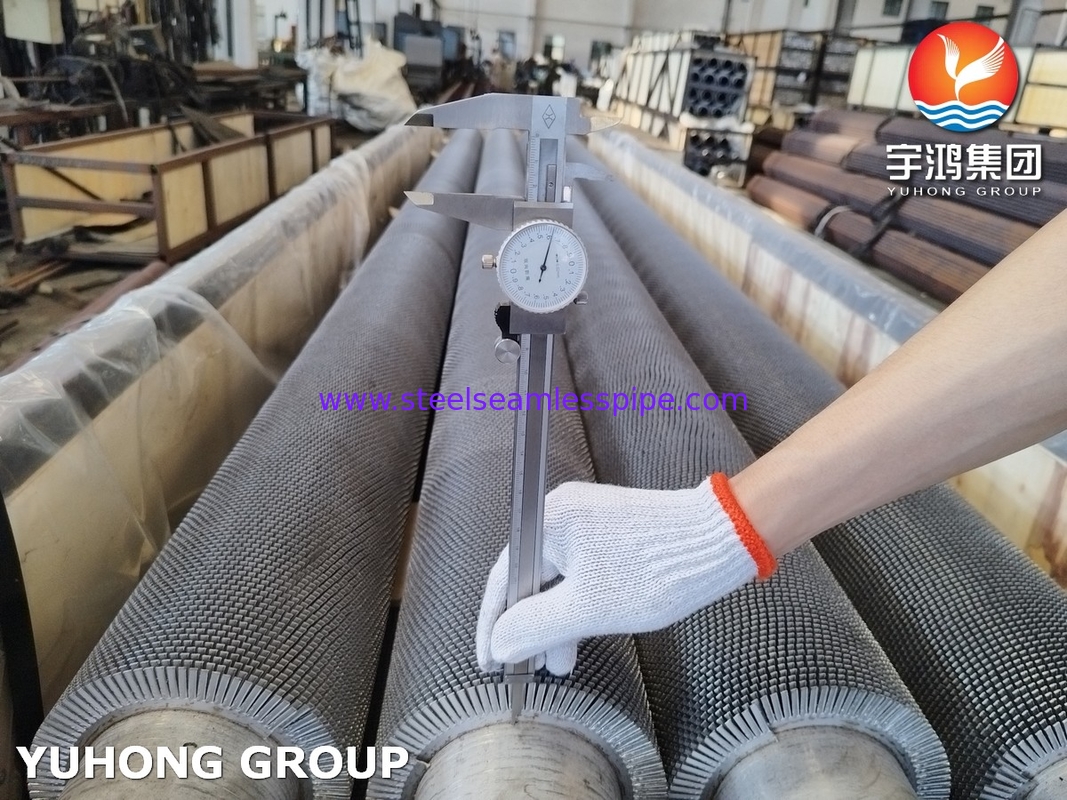

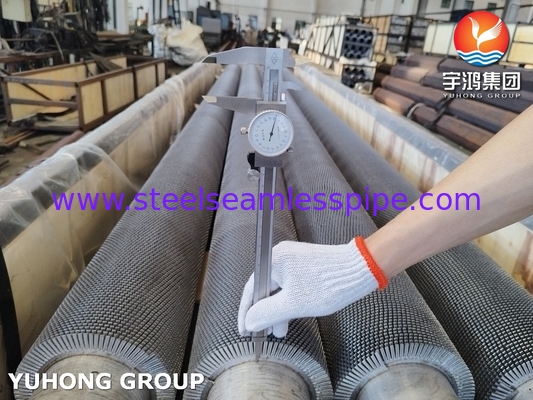

Płetwy ząbkowe:

• Płetwy z żółtymi płetwami na rurze z płetwami ze stali nierdzewnej TP304H są zaprojektowane w celu zwiększenia powierzchni dostępnej do przenoszenia ciepła.Konstrukcja ząbkowa (lub zęba piły) zwiększa wydajność wymiany ciepła poprzez tworzenie turbulencji w płynie płynnym płynącym wokół rurki, zakłócając termiczną warstwę graniczną i zwiększając kontakt między płynem a powierzchnią rur.
• Takie zaprojektowanie poprawia ogólną szybkość przenoszenia ciepła, zwłaszcza w systemach, w których otaczający płyn ma znacznie niższą temperaturę niż płyn wewnątrz rurki.
• Powstawanie turbulencji: Zęby (wzorzec zygzakujący) powodują, że płyn wiruje wokół płetw, co zakłóca przepływ laminowy i sprzyja przepływowi turbulentnemu, poprawiając konwekcyjną transferę ciepła.

Rurka bazowa:

• Rurka bazowa jest wykonana ze stali nierdzewnej TP304H, co zapewnia, że sama rurka może radzić sobie z wysokim ciśnieniem i wysoką temperaturą bez degradacji. Rurka może być gładka lub wewnętrznie oplata,Przewozi płyn, który musi przenosić ciepło, zazwyczaj w wymienniku ciepła lub systemie kotła.

Zalety wyrobów HFW:

• Wydajny transfer ciepła:

Ząbiste płetwy tworzą turbulencje, które zwiększają proces przenoszenia ciepła poprzez zwiększenie mieszania płynu i zakłócanie warstwy termicznej granicznej.

• Produkcja opłacalna:

Spawanie wysokiej częstotliwości jest szybką i wydajną metodą mocowania płetw do rury bazowej, zmniejszając koszty produkcji w porównaniu z innymi metodami, takimi jak lutowanie lub łączenie mechaniczne.

• Trwałość:

Rury te, zwłaszcza wykonane ze stali nierdzewnej, oferują doskonałą odporność na korozję, co sprawia, że nadają się do trudnych warunków, takich jak zakłady chemiczne lub zastosowania morskie.

• Kompaktowy projekt:

Rury z płetwami ząbkowymi zapewniają wysoki współczynnik transferu ciepła w kompaktowej konstrukcji, co jest szczególnie cenne w systemach o ograniczonej przestrzeni.

• Dostosowanie:

Rury z ząbkowanymi płetwami HFW mogą być dostosowywane do specyficznych wymagań termicznych i mechanicznych, w tym średnicy rury, wysokości płetwy, wysokości płetwy i wyboru materiału.

Różnica pomiędzy rurą z płetwami żółtymi a rurą z płetwami HFW

Zębiste rury spiralne to rodzaj nieregularnej rozciągniętej powierzchni opracowanej na podstawie rury spiralnej.Proces jego produkcji jest podobny do procesu wysokiej częstotliwości spawanych rur spiralnych, ale różnica polega na tym, że przed wywijaniem zębkowej rury z płetwami taśma musi być lokalnie cięta z lukami.Otwór zęba na wysokiej częstotliwości spawanych płetwach spiralnych nie tylko upraszcza proces uzwojenia (znacznie zmniejsza deformację), ale ma również takie zalety, jak szczelne wiązanie, wysoka wytrzymałość, odporność na uderzenia i wibracje mechaniczne, dobre działanie rozszerzania termicznego, niewielkie straty przepływu, silna odporność na korozję,i znaczną powierzchnię dyfuzyjną. Nie jest łatwy do zdeformowania w długotrwałych warunkach pracy w chłodnych i gorących warunkach i ma długą żywotność.

Skład chemiczny SS304H

Właściwości mechanicznez SS304H

Wykorzystanie HFW:

• Wymienniki ciepła

• Chłodniki powietrza

• Włókiennicze

• Aplikacje motoryzacyjne

• Elektrownie

• Zastosowania na morzu

• Przetwarzanie chemiczne
