Wysoko częstotliwościowe spawane spiralne zębowe rurki spawne Rury płetwy HFW

Wysoko częstotliwościowe spawane spiralne zębowe rurki spawne Rury płetwy HFW

HFW (High-Frequency Welded) są specjalistycznymi elementami wymiany ciepła stosowanymi w różnych zastosowaniach przemysłowych.Są one zaprojektowane w celu zwiększenia wydajności transferu ciepła poprzez zwiększenie powierzchni dostępnej do wymiany ciepłaOto przegląd ich głównych cech i zastosowań:

Główne cechy
1Budowa:
- Rurka bazowa: zazwyczaj wykonana ze stali węglowej, stali nierdzewnej lub innych stopów.
- płetwy: płetwy stałe są spawane na zewnętrznej powierzchni rury bazowej przy użyciu technologii spawania wysokiej częstotliwości.

2. Spawanie wysokiej częstotliwości (HFW):
- Proces ten zapewnia silne połączenie metalurgiczne między płetwami a rurą bazową, zapewniając doskonałą przewodność cieplną i wytrzymałość mechaniczną.

3Rodzaje płetw:
- Płetwy stałe są ciągłe i zapewniają jednolitą powierzchnię dla transferu ciepła.
- Płetwy mogą być spiralne lub wzdłużne, w zależności od wymagań zastosowania.

4Zalety:
- Zwiększone przeniesienie ciepła: zwiększona powierzchnia zwiększa wydajność wymiany ciepła.
- Trwałość: spawane płetwy są solidne i odporne na uszkodzenia mechaniczne.
- wszechstronność: nadaje się do różnych temperatur i ciśnienia.
- Kompaktność: umożliwia bardziej efektywne wykorzystanie przestrzeni w wymiennikach ciepła.

Zastosowanie:
1Wymienniki ciepła:
- Używane w chłodnych wymiennikach ciepła, ekonomizerach i rekuperatorach.
- Powszechne w takich gałęziach przemysłu jak petrochemika, wytwarzanie energii i HVAC.

2. Kotły i systemy odzyskiwania ciepła:
- Zwiększa wydajność kotłów i jednostek odzysku ciepła poprzez poprawę przenoszenia ciepła.

3Przemysł przetwórczy:
- Używane w procesach wymagających precyzyjnej kontroli temperatury, takich jak przemysł chemiczny i przetwórstwo spożywcze.

4Chłodzenie i klimatyzacja:
- stosowane w kondensatorach i parownikach w celu poprawy wydajności chłodzenia.

Uważania dotyczące wyboru:
- Kompatybilność materiałów: Upewnij się, że materiały stosowane do rury bazowej i płetw są kompatybilne ze środowiskiem pracy (np. odporne na korozję).
- Gęstość i wysokość płetw: optymalizacja gęstości i wysokości płetw w oparciu o specyficzne wymagania dotyczące transferu ciepła i ograniczenia przestrzenne.
- Warunki eksploatacji: Przy wyborze rur z płetwami należy wziąć pod uwagę takie czynniki jak temperatura, ciśnienie i właściwości płynu.

Utrzymanie:
- Regularna kontrola i czyszczenie są niezbędne do utrzymania optymalnej wydajności, zwłaszcza w środowiskach podatnych na skażenie lub korozję.

Rury HFW z płetwami są niezawodnym i wydajnym rozwiązaniem dla zwiększenia przenoszenia ciepła w różnych zastosowaniach przemysłowych, oferując trwałość i wydajność w wymagających warunkach.

Szczegóły techniczne/szczegóły rurki bazowej

Średnica rury: 20 mm OD Min do 219 mm OD Max.

Grubość rur: Minimum 2 mm do 16 mm

Materiał rurowy: Stal węglowa, stal nierdzewna, stal stopowa, stal kortowa, stal dupleksowa, stal super dupleksowa, inkonel, wysokokromowy nikl i inkolej oraz inne materiały.

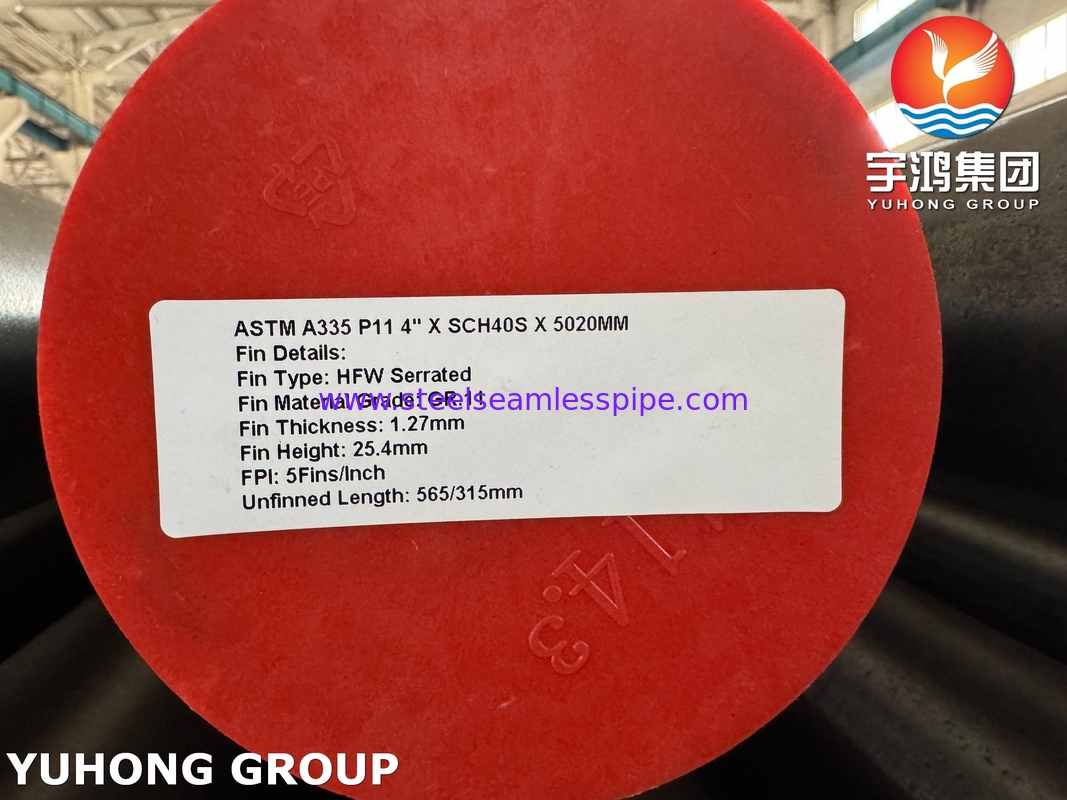

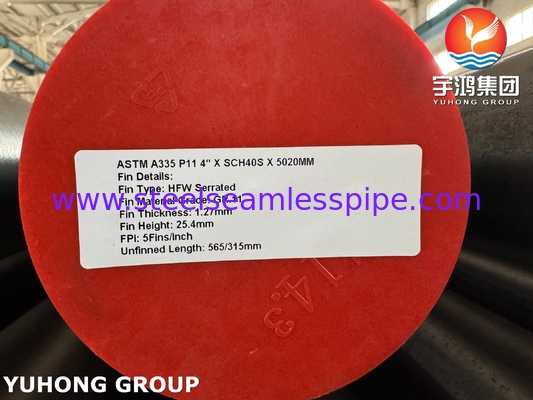

Szczegóły o płetwie

Grubość płetw: min. 0,8 mm do maks. 4 mm

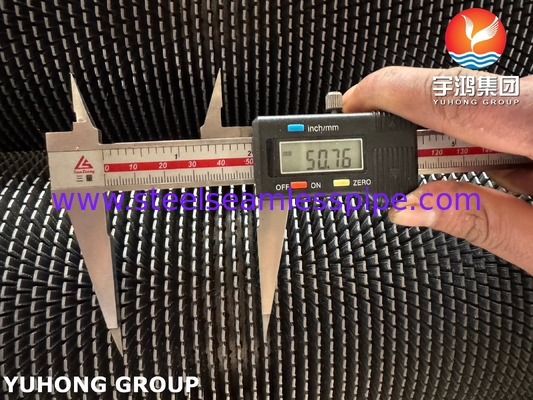

Wysokość płetw: Min 0,25 ̊ (6,35 mm) do maks.1.5 ′′ (38 mm)

Gęstość płetw: Min 43 płetwy na metr Do maks. 287 płetw na metr

Materiał: stal węglowa, stal nierdzewna, stal stopowa, stal kortowa, stal podwójna i stal inkołowana.

Liczba sztuk,

Rurka bazowa: średnica, grubość, długość i specyfikacja materiału.

Płetwy: specyfikacja materiału, rodzaj (solidny lub zębkowany), wysokość, grubość, rozstawienie, długość płetw i sekcje bez płetw.

Czas dostawy wymagany.
