Wylotowana spiralna, zębistej rury, rury HFW dla wymiennika ciepła
Przegląd
Rury z płetwami HFW (z spawanymi wysoką częstotliwością)są elementami wymiennika ciepła składającymi się z rury podstawowej ze zwalonymi zewnętrznie płetwami. Płetwy są przymocowane do rury za pomocą prądu elektrycznego o wysokiej częstotliwości, tworząc mocną połączenie metalurgiczne.Projekt ten maksymalnie zwiększa powierzchnię powierzchni dla efektywnego przenoszenia ciepła w zastosowaniach takich jak kotły, chłodniki powietrza i ekonomizery.
-
-
Materiał rury:
Rurka główna jest zazwyczaj wykonana z materiałów takich jak stal węglowa, stal nierdzewna lub inne stopy, w zależności od specyficznych wymagań zastosowania.
Płetwy:
Płetwy są spiralne i ząbkowe, co oznacza, że są spiralnie zwinięte wokół zewnętrznej powierzchni głównej rury, tworząc ciągły spiralny wzór.Zęby dodają turbulencji do przepływu powietrza lub gazu, poprawa transferu ciepła.
Proces spawania:
Płuczki są spawane do zewnętrznej powierzchni rury głównej, co zapewnia silne i trwałe połączenie między rurą a płuczami, umożliwiając efektywne przenoszenie ciepła.
Konfiguracja spiralna:
Konfiguracja spiralna płetw zapewnia większą powierzchnię wymiany ciepła w porównaniu z płetwami prostymi.

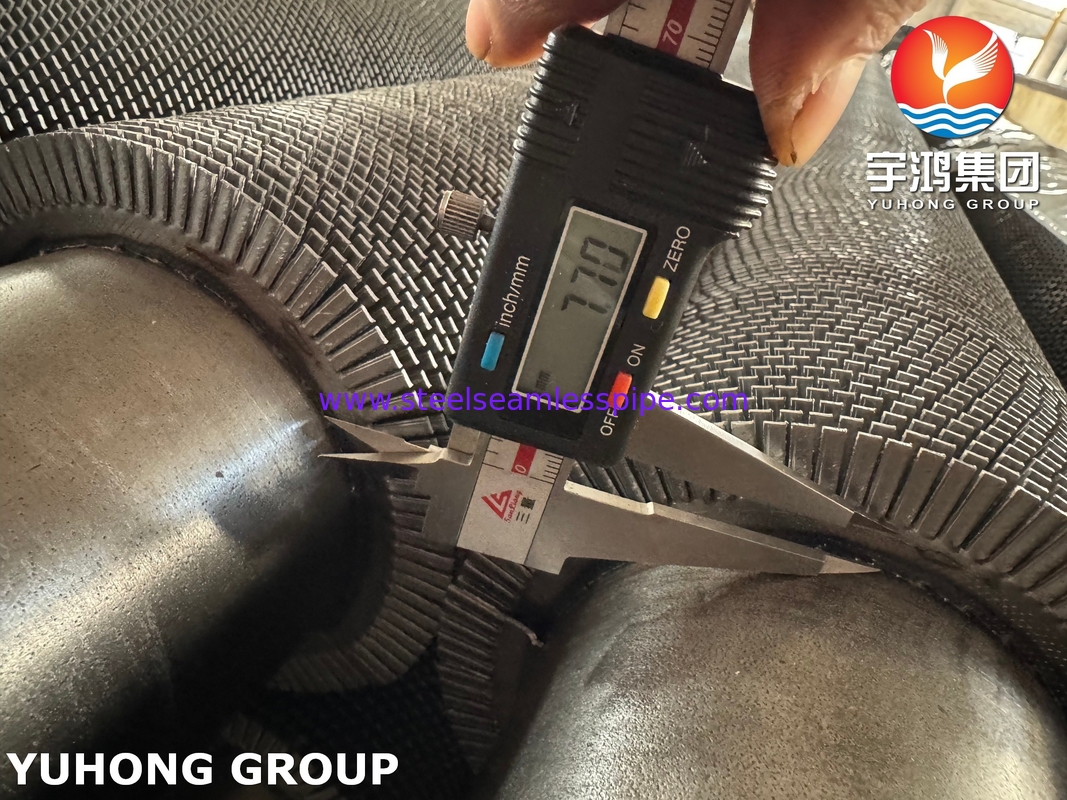

Wzornictwo ząbkowe:
Ząbiste krawędzie płetw tworzą turbulencje w płynie lub gazie przepływającym nad nimi.Ta turbulencja zakłóca warstwę graniczną i sprzyja lepszemu przenoszeniu ciepła między powierzchnią rurą a płynem lub gazem.
Efektywność przenoszenia ciepła:
Połączenie płetw spiralnych i ściętych krawędzi poprawia efektywność przenoszenia ciepła poprzez zapobieganie tworzeniu się stacjonarnej warstwy granicznej na powierzchni płetwy.Projekt ten jest szczególnie skuteczny w zastosowaniach, w których wymagana jest wysoce wydajna wymiana ciepła.
-
Przykłady użycia:
-
Wymienniki ciepła chłodzone powietrzem (ACHE).
-
Ogrzewacze, kotły i kondensatory.
-
Środowiska korozyjne (np. platformy morskie, zakłady chemiczne) w połączeniu ze stali nierdzewnej lub materiałami dupleksowymi.
-
Zalety
-
Wydajność:Zwiększone przenoszenie ciepła ze względu na dużą powierzchnię.
-
Trwałość:Silne złącza spawalnicze są odporne na cykle termiczne i obciążenia mechaniczne.
-
Odporność na korozję:Materiały opcjonalne (np. SS 316L, super duplex) do trudnych warunków.
-
Dostosowanie:Geometria płetw dostosowana do specyficznej wydajności termicznej (wysokość, kształt).

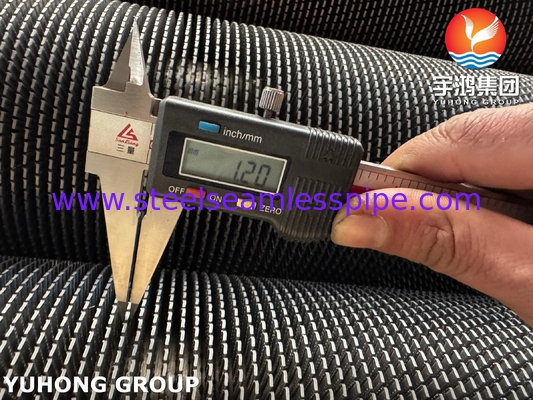

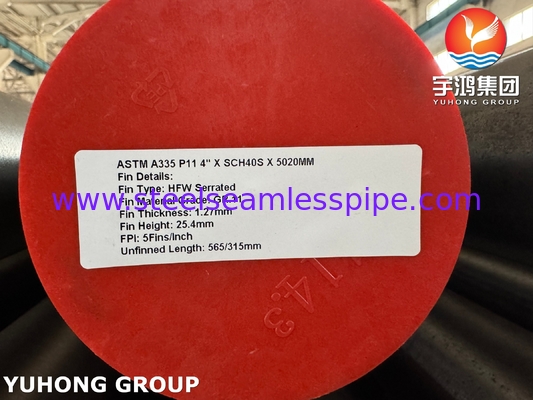

Szczegóły rury bazowej
150,88 mm do 219 mm grubość rur Zakres grubości rur: 1,651 mm do 16 mm Materiał rur: Rury bez szwów ze stali węglowej, stali nierdzewnej, stali stopowej z węgla, stali corten, stali nierdzewnej dupleks,Super dupleks ze stali nierdzewnej S32750, Stopy Inconel, Stopy Inconel o wysokim chromie, Stopy Inconel o wysokim niklu, materiał CK 20 i niektóre inne materiały.1.5 ̊ (38 mm) Gęstość płetw: Min 43 płetw na metr do maks. 287 płetw na metr Materiał: Stal węglowa, stal nierdzewna, stal stopowa, stal kortowa, stal podwójna i stopowa.
Przyjmuje wysokiej częstotliwości spawania technologii spiralnej, krajowej technologii patentowej z wysokiej częstotliwości zasilania jako źródło ciepła do ogrzewania taśmy stalowej, rurki stalowej w tym samym czasie,/Jest złożona jako całość.Technologia ta charakteryzuje się wysoką wydajnością cieplną, dużym obszarem rozpraszania ciepła, długą żywotnością, dostosowaniem temperatury do zakresu, wysokim ciśnieniem itp.
Zalety wysokiej częstotliwości spawania spiralnej płetwy
1. prosty i ekonomiczny montaż Maksymalna długość wysokiej częstotliwości spawania spiralnej rury z płetwami może osiągnąć 6 metrów, co zmniejsza punkty łączenia, co czyni instalację bardziej ekonomiczną,wydajny, a także zmniejsza prawdopodobieństwo wycieku złączy.
2Łatwa konserwacja Po zainstalowaniu, wysokiej częstotliwości spawania spiralnej płetwy rury już nie wymaga konserwacji.
3. Wysoka wydajność Obszar rozpraszania ciepła wysokiej częstotliwości spawania spiralnej płetwy rury jest więcej niż 8 razy niż rury świetlnej. Wewnętrzny jest gładki, więc wewnętrzny opór przepływu jest mały.
4. Długa żywotność rury z wysoką wytrzymałością mechaniczną, dzięki czemu wytrzymałość na rozciąganie wynosi ponad 200 mpa. Zarówno wewnątrz, jak i na zewnątrz rury są wykonane z przetwarzania galwanizowanego na gorąco.Materiał z płetw spawalnych: stal węglowa, stal nierdzewna, stal stopowa, stal odporna na korozję.
Wnioski
- Systemy klimatyzacyjne i kotłowe
- Elektrownie
- Generatory pary odzyskującej ciepło
- Przemysł petrochemiczny
- Zastosowania na morzu
- Zastosowania w chłodnictwie
- Elektryczne urządzenia
- Chłodnie na olej i gaz
- Rurociągi i klimatyzacja
- Kondensatory i parowniki
- Wymiana ciepła w muszli i rurze
