ASTM A213 T5 Fin Tube With Embedded G Type For Corrosive Medium High Pressure Applications (Płuczka z wbudowaną płaszczyzną typu G do zastosowań korozyjnych średnio wysokiego ciśnienia)

Rura żebrowana ASTM A213 T5 z wbudowanym typem G do zastosowań wysokociśnieniowych w środowisku korozyjnym

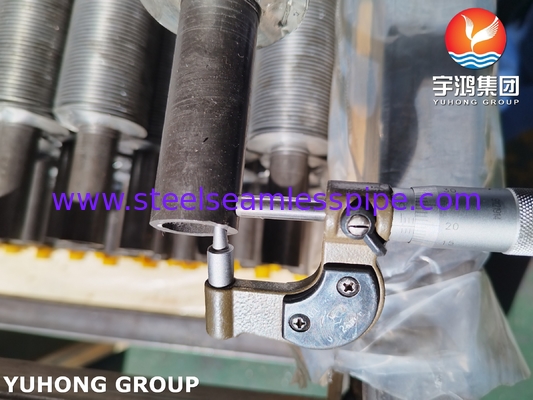

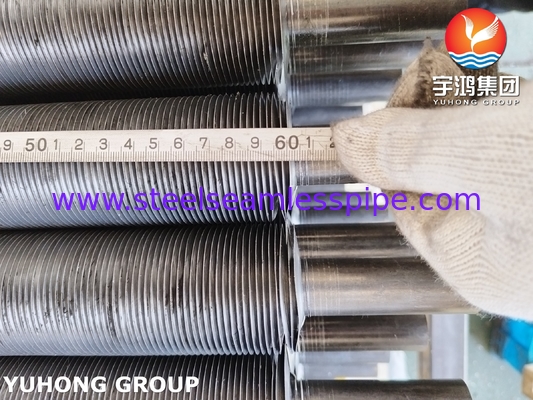

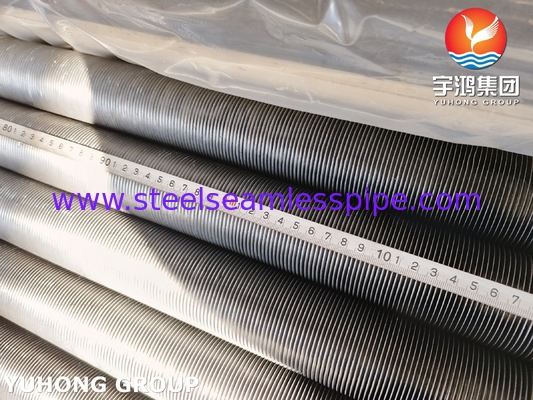

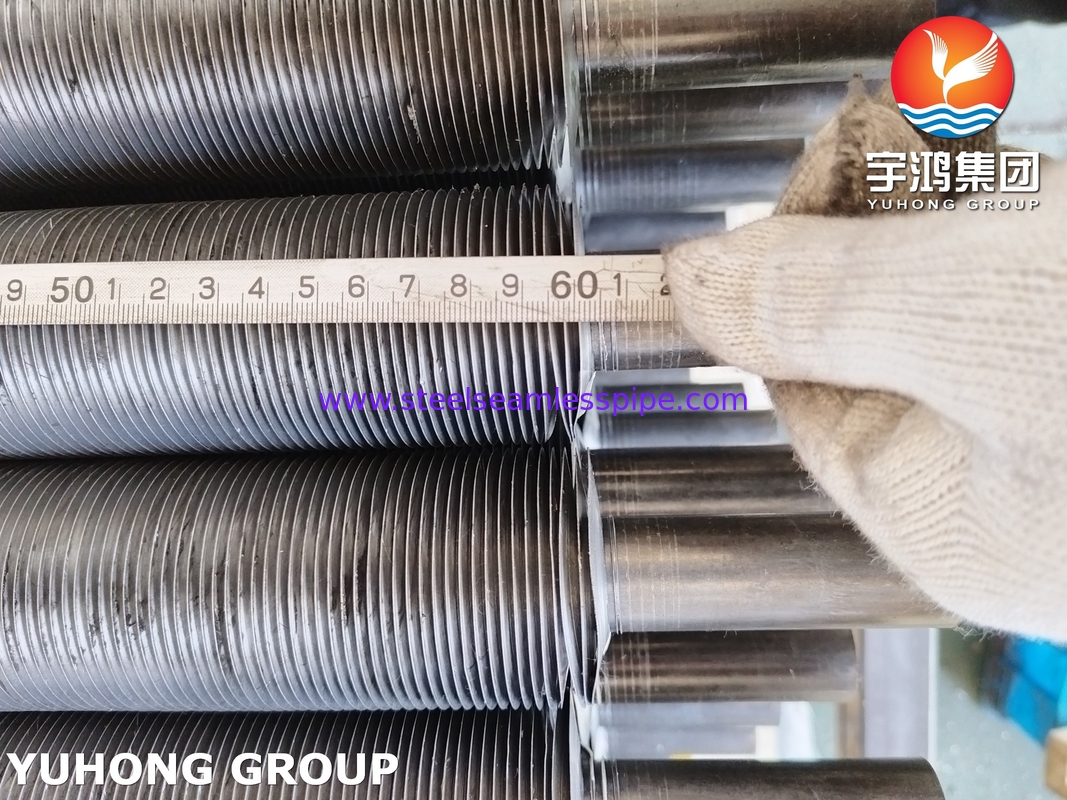

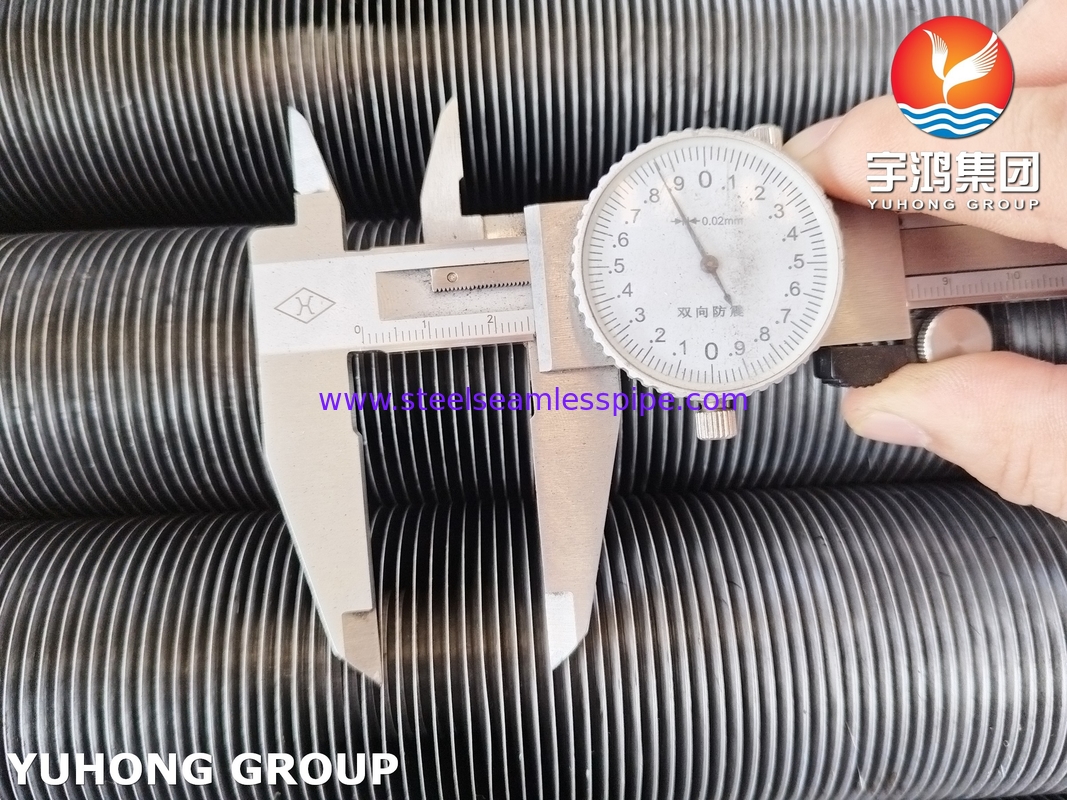

Rura żebrowana wbudowana typu G ASTM A213 T5 to profesjonalne rozwiązanie do odzysku ciepła odpadowego z gorących spalin i systemów kotłowych.

Jej wbudowana konstrukcja żebrowa dobrze sprawdza się w środowiskach z popiołem. Przy wyborze należy kompleksowo rozważyć korozyjność medium, zawartość popiołu oraz parametry temperatury i ciśnienia, a preferowana jest technologia spawania wysokiej częstotliwości w celu zapewnienia wytrzymałości wiązania.

W przypadku ekstremalnej korozji lub wyższych wymagań temperaturowych zaleca się ulepszenie materiału (takiego jak T9/T91) lub ochronę powłoką. Regularna konserwacja i inteligentny monitoring mogą znacznie wydłużyć żywotność wiązki rur i poprawić efektywność energetyczną systemu.

Skład chemiczny rury bezszwowej T5:

Wymagania dotyczące obróbki cieplnej rur bezszwowych T5

Wymagania dotyczące wytrzymałości na rozciąganie i twardości rur T5:

Przegląd

Rury żebrowane HFW (spawane wysoką częstotliwością) to elementy wymienników ciepła składające się z rury podstawowej z zewnętrznie wspawanymi żebrami. Żebra są połączone z rurą za pomocą prądu elektrycznego o wysokiej częstotliwości, tworząc solidne połączenie metalurgiczne. Ta konstrukcja maksymalizuje powierzchnię dla wydajnego przenoszenia ciepła w zastosowaniach takich jak kotły, chłodnice powietrza i ekonomizery.

• • Materiał rury:

    Główna rura jest zwykle wykonana z materiałów takich jak stal węglowa, stal nierdzewna lub inne stopy, w zależności od specyficznych wymagań zastosowania.



  •
    Żebra:

    Żebra są spiralne i ząbkowane, co oznacza, że są spiralnie nawinięte wokół zewnętrznej powierzchni głównej rury, tworząc ciągły spiralny wzór. Ząbkowania dodają turbulencji do przepływu powietrza lub gazu, poprawiając wymianę ciepła.



  •
    Proces spawania:

    Żebra są przyspawane do zewnętrznej powierzchni głównej rury. Spawanie zapewnia mocne i trwałe połączenie między rurą a żebrami, umożliwiając wydajne przenoszenie ciepła.



  •
    Konfiguracja helikalna:

    Helikalna konfiguracja żeber zapewnia większą powierzchnię wymiany ciepła w porównaniu z prostymi żebrami. Ta zwiększona powierzchnia poprawia wydajność wymiany ciepła.



  •
    Konstrukcja ząbkowana:

    Ząbkowane krawędzie na żebrach tworzą turbulencje w płynie lub gazie przepływającym nad nimi. Ta turbulencja zakłóca warstwę graniczną i sprzyja lepszemu przenoszeniu ciepła między powierzchnią rury a płynem lub gazem.



  •
    Wydajność wymiany ciepła:

    Połączenie spiralnych żeber i ząbkowanych krawędzi poprawia wydajność wymiany ciepła, zapobiegając tworzeniu się stagnacyjnej warstwy granicznej na powierzchni żebra. Ta konstrukcja jest szczególnie skuteczna w zastosowaniach, w których wymagana jest wysoka wydajność wymiany ciepła.



Szczegóły rury podstawowej Zakres średnic rur

od 15,88 mm do 219 mm Zakres grubości rur: od 1,651 mm do 16 mm Materiał rury: rury bezszwowe ze stali węglowej, stal nierdzewna, stal stopowa węglowa, stal Corten, stal nierdzewna duplex, stal nierdzewna super duplex S32750, stop Inconel, stop Incoloy o wysokiej zawartości chromu i niklu, materiał CK 20 i niektóre inne materiały. Szczegóły żeber Grubość żeber: min. 0,8 mm do maks. 4 mm Wysokość żeber: min. 0,25” (6,35 mm) do maks. 1,5” (38 mm) Gęstość żeber: min. 43 żeber na metr do maks. 287 żeber na metr Materiał: stal węglowa, stal nierdzewna, stal stopowa, stal Corten, stal duplex i stop Incoloy.

Wykorzystuje technologię spiralną spawania wysokiej częstotliwości, krajową technologię patentową z zasilaczami wysokiej częstotliwości jako źródłem ciepła do ogrzewania taśmy stalowej, rury stalowej w tym samym czasie, aby połączyć je razem jako całość. Ta technologia ma cechy takie jak wysoka sprawność cieplna, duża powierzchnia rozpraszania ciepła, długa żywotność, adaptacja do zakresu temperatur, wysokie ciśnienie itp.

Zalety spiralnej rury żebrowanej spawanej wysoką częstotliwością

1. Prosta i ekonomiczna instalacja Maksymalna długość spiralnej rury żebrowanej spawanej wysoką częstotliwością może osiągnąć 6 metrów, co zmniejsza punkty połączeń, czyniąc instalację bardziej ekonomiczną, wydajną, a także zmniejsza prawdopodobieństwo wycieku z połączeń.

2. Łatwa konserwacja Po instalacji spiralna rura żebrowana spawana wysoką częstotliwością nie wymaga już konserwacji.

3. Wysoka wydajność Powierzchnia rozpraszania ciepła spiralnej rury żebrowanej spawanej wysoką częstotliwością jest ponad 8 razy większa niż rury gładkiej. Wnętrze jest gładkie, więc opór przepływu wewnętrznego jest mały.

4. Długa żywotność Żebra i rury o wysokiej wytrzymałości mechanicznej, więc wytrzymałość na rozciąganie wynosi ponad 200 mpa. Zarówno wewnątrz, jak i na zewnątrz rury są wykonane z obróbki cynkowania ogniowego. Spawalny materiał żebrowy: stal węglowa, stal nierdzewna, stal stopowa, stal odporna na korozję.

Zastosowania

Kotły w elektrowniach:

Pakiety rur przegrzewacza, podgrzewacza wtórnego i ekonomizera, wytrzymują parę o temperaturze 540°C/15 MPa.

System odzysku ciepła odpadowego z gorących spalin (takich jak podgrzewacz powietrza).

Jednostka petrochemiczna:

Rury żebrowane kotła ciepła odpadowego (kocioł CO) jednostki krakingu katalitycznego (FCCU).

Sekcja konwekcyjna pieca grzewczego zasilania reaktora uwodornienia (Fired Heater).

System pieca przemysłowego:

Rury promieniujące pieca do obróbki cieplnej, wymiennik ciepła spalin pieca wyżarzania.
