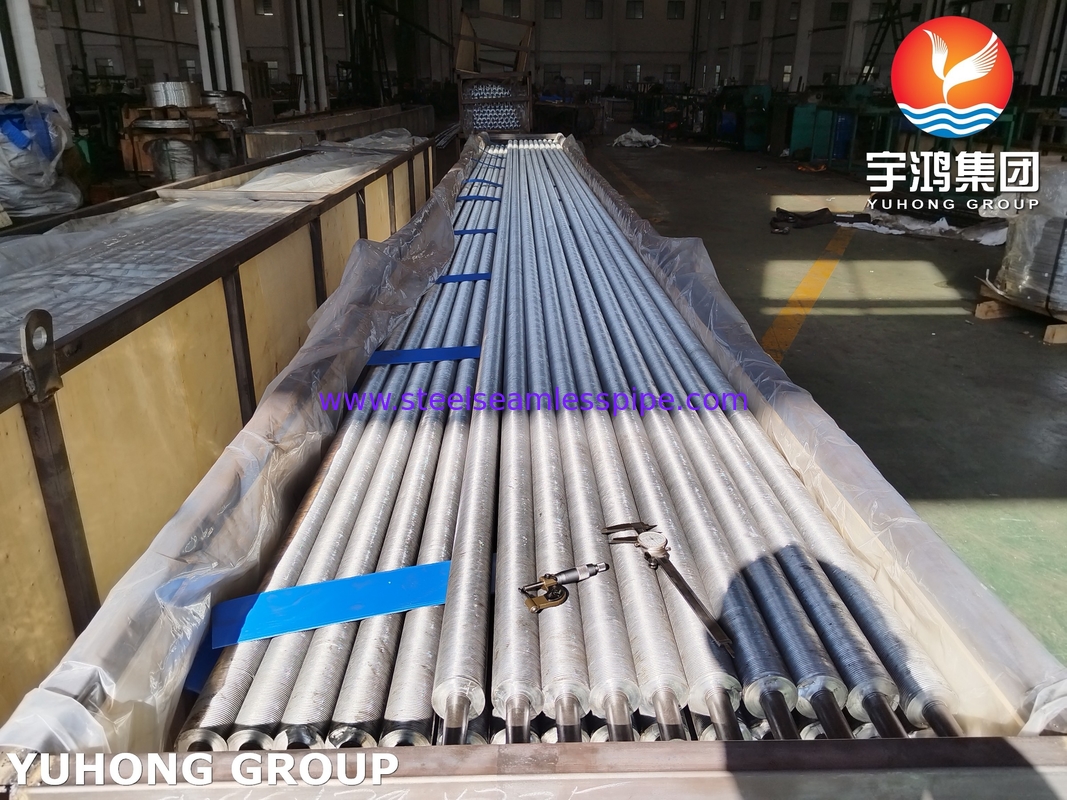

ASTM A213 T5 Wbudowana rurka typu G dla kondensatorów

Rurka wbudowana w płetwę A213 T5 to wysokiej wydajności element przenoszący ciepło przeznaczony do wymagających zastosowań przemysłowych.i przypadki zastosowania:

1Materiał rury bazowej: ASTM A213 T5

Zestaw stopów: stal chromowo-molibdenowa (5Cr-0,5Mo), zgodna ze standardami ASTM A213 T5.

Kluczowe właściwości:

Wytrzymałość na wysokie temperatury: zachowuje integralność mechaniczną w temperaturach do 600°C.

Odporność na korozję i utlenianie: Zawartość chromu zapewnia odporność na skalizację i utlenianie w środowiskach parowych i wysokiej temperatury.

Bezszwowa konstrukcja: Produkowana bez spawania, zapewniająca niezawodność w warunkach wysokiego ciśnienia (powszechne w kotłach i supergrzejnikach).

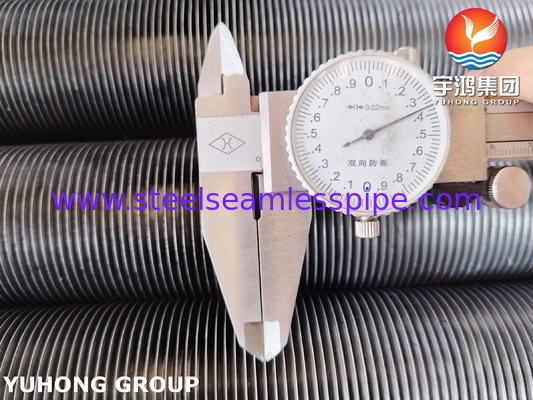

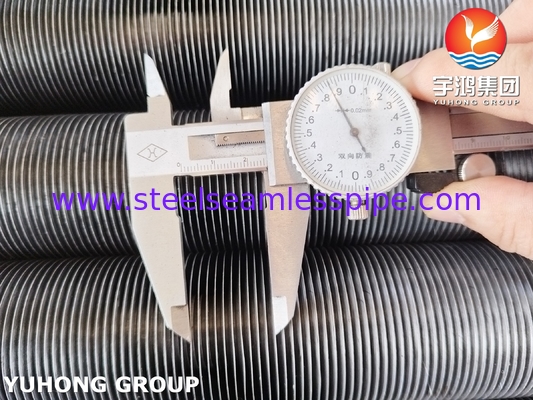

2. Wbudowany projekt płetwy

Proces budowy:

Rury: Precyzyjnie obrobione śrubowe lub wzdłużne rury są wycięte na zewnętrznej powierzchni rury bazowej.

Wstawianie płetw: Płetwy metalowe (zwykle ze stali węglowej, stali nierdzewnej lub stali stopowej) są mechanicznie wciskane lub walcowane do row.

Związanie: Płetwy są wprawiane na zimno do rowków, tworząc szczelne połączenie mechaniczne bez spawania.

Geometria: Płetwy spiralne lub wzdłużne; płetwy ząbkowe w celu zwiększenia turbulencji.

3. Kluczowe cechy

Skuteczność cieplna: zwiększona powierzchnia (do 10x15x gołej rurki) poprawia prędkość przenoszenia ciepła w systemach gazowo-płynnych lub płynno-płynnych.

Idealny do zastosowań z mediami o niskiej konwekcji (np. gazy spalinowe).

Trwałość mechaniczna: Wbudowane płetwy są odporne na rozluźnianie się w wyniku cyklu termicznego lub wibracji.

Brak zmęczenia spawania, co sprawia, że nadają się do środowisk o wysokiej temperaturze i wysokim stresie.

Dostosowanie: Płetwy mogą być dostosowywane pod względem wysokości, grubości, odległości i materiału w celu optymalizacji wydajności dla określonych obciążeń (np. gazu spalinowego obciążonego popiołem, płynów żrących).

4. Wnioski

Wytwarzanie energii: kotły, supergrzejniki, oszczędnościowe i przedgrzejniki powietrza.

Petrochemiczne: generatory pary odzysku ciepła (HRSG), reformatory.

Indywidualny system HVAC: odzyskiwanie ciepła odpadowego z pieców lub pieców.

Pojazdy morskie i morskie: kompaktowe wymienniki ciepła do chłodzenia silnika lub ogrzewania paliwa.

6Zalety w porównaniu do płetw spawanych/ekstruowanych

Brak degradacji termicznej: obróbka na zimno zachowuje właściwości metalurgiczne rury bazowej.

Niższe ryzyko zanieczyszczenia: Gładki interfejs z rowu do płetwy minimalizuje nagromadzenie popiołu / szczątków.

Kosztowość: Dłuższa żywotność w trudnych warunkach obniża koszty konserwacji.

7Standardy i certyfikacje

Spełnia wymogi sekcji I (kotły energetyczne) i sekcji VIII (naczynia ciśnieniowe) normy ASME.

Badania: badania hydrostatyczne, badania nieniszczące (NDT) oraz weryfikacja wytrzymałości wiązania płetw zgodnie z protokołami producenta.
