ASTM A335 P11 HFW Węzełkowaty Typ Rąbkowaty Do HRSG Systemy Odzyskiwania ciepła Pary

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny, Korea
Nazwa handlowa:	YUHONG
Orzecznictwo:	ISO , PED, API , CE
Numer modelu:	Ząbkowana rurka płetwy HFW

Zapłata:

Minimalne zamówienie:	1pc
Cena:	0~ 10000 usd
Szczegóły pakowania:	Drewniana obudowa
Czas dostawy:	15--45 dni
Zasady płatności:	T/T, L/C
Możliwość Supply:	50000M/miesiąc

Kontakt

Wszystkie produkty

Bezszwowa rura ze stali nierdzewnej (277)

Bezszwowa rura ze stali nierdzewnej (269)

Dwustronna rura ze stali nierdzewnej (128)

Dwustronna rura ze stali nierdzewnej (27)

Rurka igłowa (86)

Fin Tube (596)

Wymiennik ciepła (10)

Rura wymiennika ciepła (419)

Zestaw rur wymiennika ciepła (37)

Arkusz rurowy wymiennika ciepła (117)

wyłącznik wymiennika ciepła (35)

Klimatyzer (7)

Zbiornik ciśnieniowy (2)

Spawana rura ze stali nierdzewnej (57)

Spawana rura ze stali nierdzewnej (113)

Nikiel rur (258)

Rura ze stopu niklu (75)

Rura ze stopu miedzi (210)

Rura ze stali stopowej (173)

Rurka tytanowa (9)

Jasna rura wyżarzana (153)

Rura kotła (138)

okucie stalowe (784)

Kołnierz stalowy (574)

Inni (384)

Szczegółowy opis produktu

Podstawowy rozmiar rury:	4 cale x sch40s x 5020 mm	Materiał rury bazowej:	ASTM A335 P11
materiał płetwy:	Stal węglowa stopnia 11	rodzaj płetwy:	Rura płetwy HFW
Wysokość płetwy:	25,4 mm	Grubość płetwy:	1,27 mm
Rozstaw płetw:	5 płetw	Zastosowanie:	HRSG, system odzyskiwania ciepła parą, ekonomizer
Podkreślić:	P11 Rurka z płetwami , ASTM A335 Rurka z płetwami , Rura żebrowana HFW

ASTM A335 P11 HFW Rura z płetwami typu żółtego dla HRSG Systemy odzyskiwania ciepła parą

Wśród naszych zaawansowanych produktów znajduje sięASTM A335 P11 HFW Węzełkowaty, specjalnie zaprojektowane do generatorów pary odzysku ciepła (HRSG) i innych wysokiej wydajności systemów odzysku ciepła.Ten produkt został zaprojektowany w celu spełnienia rygorystycznych wymagań środowisk o wysokiej temperaturze i wysokim ciśnieniu, zapewniając optymalną wydajność i trwałość transferu ciepła.

Skład chemiczny ASTM A335 P11

(źródło: ASTM A335-22, tabela 1)

Elementy	Skład (%)
Węgiel (C)	0.05 0.15
Mangan (Mn)	0.30 ¢ 0.60
Fosfor (P)	≤ 0.025
Siarka (S)	≤ 0.025
Silikon (Si)	0.50 ¢ 1.00
Chrom (Cr)	1.00 150
Molibden (Mo)	0.44 ¥ 0.65

Elementy stopniowe, w szczególnościchromu (Cr)a takżemolibdenu (Mo), zapewniają doskonałą odporność na utlenianie, zmęczenie termiczne i korozję, co sprawia, że nadaje się do środowisk o wysokiej temperaturze.

Właściwości mechaniczne ASTM A335 P11

(źródło: ASTM A335-22, tabela 2)

Nieruchomości	Wartość
Wytrzymałość na rozciąganie	≥ 415 MPa (60,200 psi)
Siła wydajności	≥ 205 MPa (30.000 psi)
Wydłużenie	≥ 30%
Twardość	≤ 163 HB

Inspekcja rury bazowej (ASTM A335)

(Źródło: ASTM A335-22, sekcja 11)

Badania hydrostatyczne:
Każda rurka bazowa jest poddawana badaniu hydrostatycznemu w celu zweryfikowania jej zdolności do wytrzymania określonych ciśnienia bez wycieku.
Badania nieniszczące (NDT):
- Badania ultradźwiękowe lub radiograficzne są wykonywane w celu wykrycia wad wewnętrznych i powierzchniowych.
Kontrola wymiarów:
- W celu zapewnienia zgodności z określonymi tolerancjami mierzy się średnicę zewnętrzną, grubość ściany i długość.

Zakończone badanie rury płetwistej

Badanie wiązania płetw (źródło: ASME SA803, sekcja 9.2):
- W celu sprawdzenia siły połączenia mechanicznego między płetwami a rurą podłożną przeprowadza się próbę odciągania.
- Dopuszczalna wytrzymałość wyciągania płetwy wynosi ≥ 80% wytrzymałości na rozciąganie materiału płetwy.
Kontrola wizualna (źródło: ASME SA803, sekcja 10):
- Powierzchnia jest sprawdzana pod kątem widocznych wad, takich jak niezwiązane płetwy, niedoskonałości spawania lub deformacje rury bazowej.
Dokładność wymiarowa (Źródło: Standardy TEMA, Tabela RCB-2):

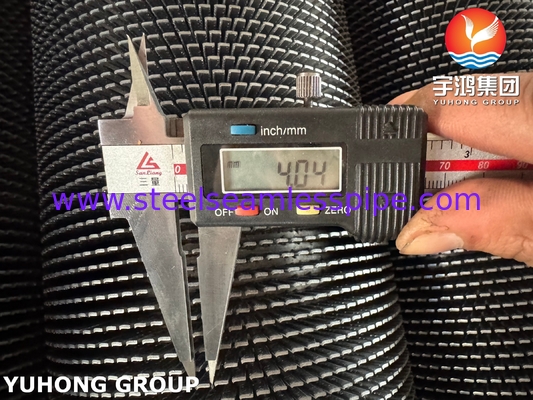

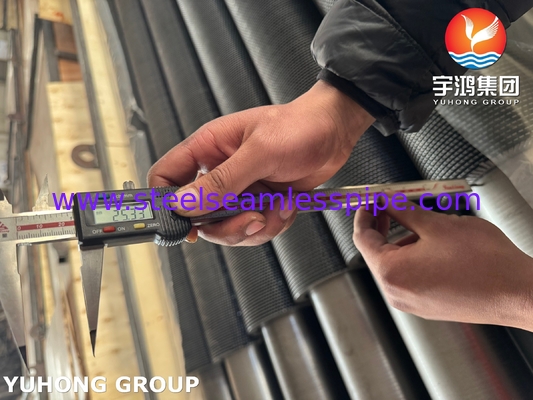

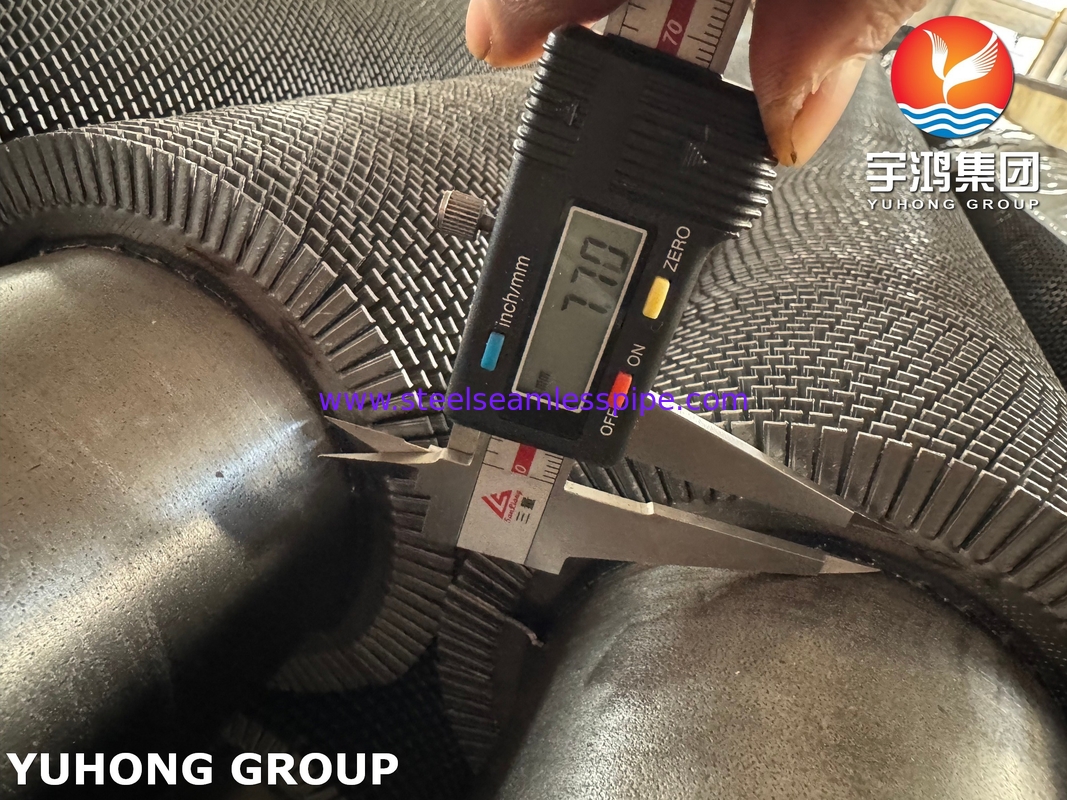

- Wysokość płetwy, jej wysokość i grubość są mierzone w celu zapewnienia zgodności z specyfikacjami projektowymi.

Ogólne wymiary rury z żółtymi płetwami

Parametry	Zakres
OD rury bazowej	250,4 mm 50,8 mm (1" 2")
Gęstość rury bazowej	20,0 mm 5,0 mm
Wysokość płetwy	10 mm 20 mm
Płetwo płetwy	3 FPI 10 FPI (Płetwy na cal)
Grubość płetwy	00,5 mm ️ 1,2 mm
Długość rury	Do 12 metrów
