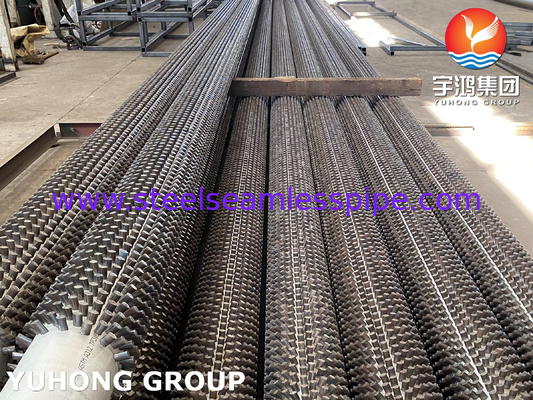

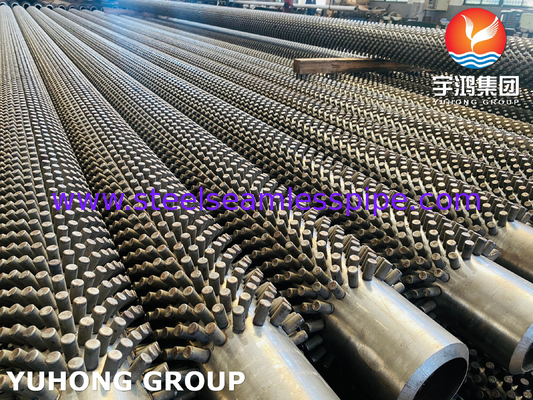

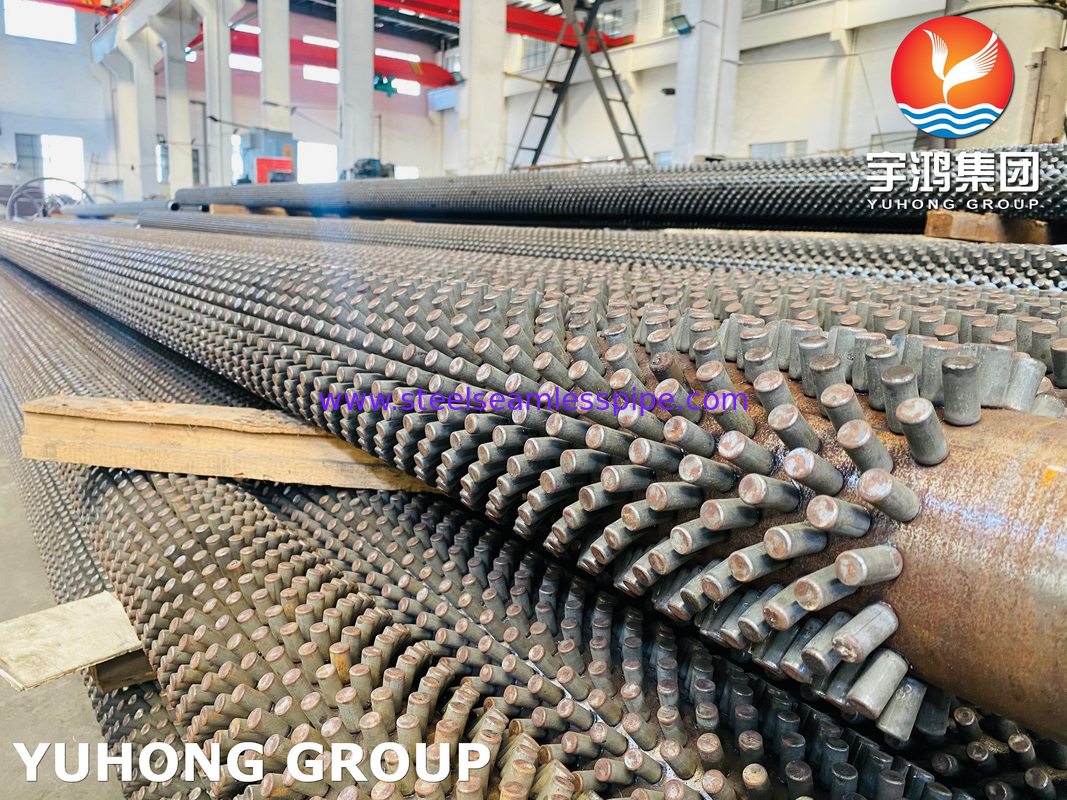

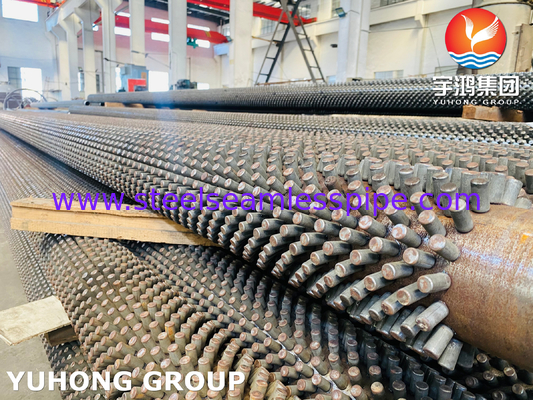

Wysokiej jakości ASTM A312 TP316L Rurka z zaciskami do pieców i instalacji stalowych

1Specyfikacja materiału:

ASTM A312: Standard dla bezszwowych/spożonych austenitycznych rur ze stali nierdzewnej, odpowiednich do środowisk o wysokiej temperaturze i korozyjnych.

TP316L: niskotęglowy (0,03% maksymalnie) wariant stali nierdzewnej 316, zwiększający spawalność i odporność na korozję poprzez zmniejszenie opadów węglowodorów.

Gąbki: Małe wysunięcia (zwykle spawane z oporem) na powierzchni rury.

Celem: Isolacja kotwicowa lub podszewki ogniotrwałe w systemach wysokotemperaturowych (np. kotły, grzejniki).

2. Specjalistyczne elementy

A. Węzły (przycisków kotwicowych)

Materiały:

Zwykle wykonane z TP316L, aby dopasować odporność rury na korozję.

Alternatywne stopy (np. Inconel 601 lub RA253MA) do środowisk o bardzo wysokich temperaturach (> 1000 °C) lub odpornych na siarkowanie.

Zmiany projektu:

Helical Studs: wzorce spiralne dla zwiększonego ogniotrwałego zakotwiczenia.

Prostość przycisków: pionowe ustawienie dla jednolitego rozkładu obciążenia.

Kształty niestandardowe: głowice grzybowe, skręcone lub zwinięte szpilki do specyficznej adhezji ogniotrwałej.

Proces spawania:

Spawanie z wyładowaniem kondensatora (CD): Spawanie z wysoką prędkością i niską temperaturą w celu zminimalizowania zniekształceń rury bazowej.

Spawanie łukowe: dla grubszych kłębek wymagających wyższej wytrzymałości cięcia.

B. Rurka bazowa (TP316L)

Zwiększona odporność na korozję:

Niski poziom węgla (0,03% maks): zapobiega uczuleniu się w strefach spawania.

Molibden (2%): Zwiększa odporność na odłamki w środowiskach bogatych w chlorydy (np. w roślinach morskich lub chemicznych).

Obróbki powierzchniowe:

Ogrzewanie/pasywacja: usuwa zanieczyszczenie żelazem i przywraca warstwę tlenkową po spawaniu.

Wstrzyknięcie strzelaniny: wygrzebana powierzchnia dla lepszego wiązania ogniotrwałego.

C. Interfejs Stud-Tube

Strefa krytyczna:

Strefa cieplna (HAZ) wokół spań szpilkowych musi zachować odporność na korozję.

Laser Re-Melting: zaawansowana technika do udoskonalenia mikrostruktury HAZ.

Siła cięcia:

W celu zapewnienia utrzymania ogniotrwałości w cyklu termicznym próby są przeprowadzane na minimalne obciążenie cięciem (np. 500 ‰ 1000 funtów na ogniwo).

3. zastosowania:

Przemysł: wytwarzanie energii, petrochemikalia, przetwarzanie chemiczne, spalanie.

Przykłady zastosowania: wymienniki ciepła, grzejniki, systemy odzyskiwania ciepła odpadowego oraz środowiska wymagające integralności izolacji termicznej w warunkach korozyjnych.

4Wyniki produkcji i jakość:

Spawanie sztuczkowe: Precyzyjne spawanie, aby uniknąć naruszenia integralności rurki. Potencjalne zabiegi po spawaniu (np. Oczyszczanie) w celu przywrócenia odporności na korozję.

Standardy: wymiary/odległości między kołkami mogą być zgodne z wytycznymi dotyczącymi konkretnego projektu lub branży (np. ASME dla zastosowań kotłowych).

Badania: Rurka bazowa podlega badaniom hydrostatycznym, NDE, chemicznym i mechanicznym zgodnie z ASTM A312.

5Czynniki wydajności:

Cykl termiczny: Koncentracje naprężeń w miejscach ozdobnych wymagają starannego zaprojektowania, aby zapobiec pękaniu.

Odporność na korozję: Niski poziom węgla TP316L zmniejsza wrażliwość, ale strefy spawania pozostają obszarami krytycznymi dla potencjalnej korozji.
