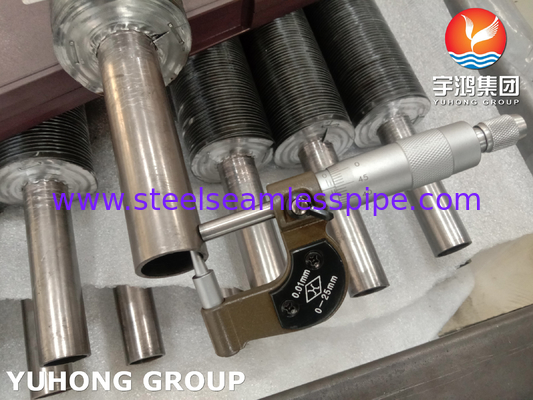

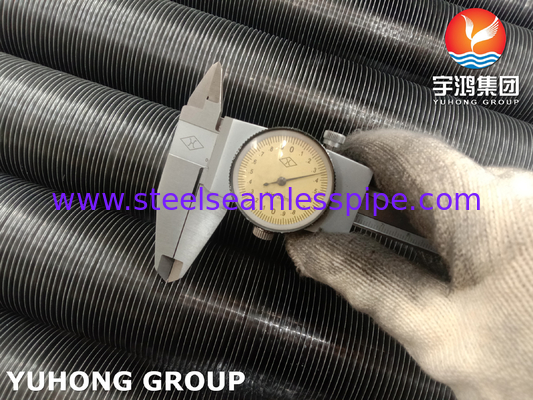

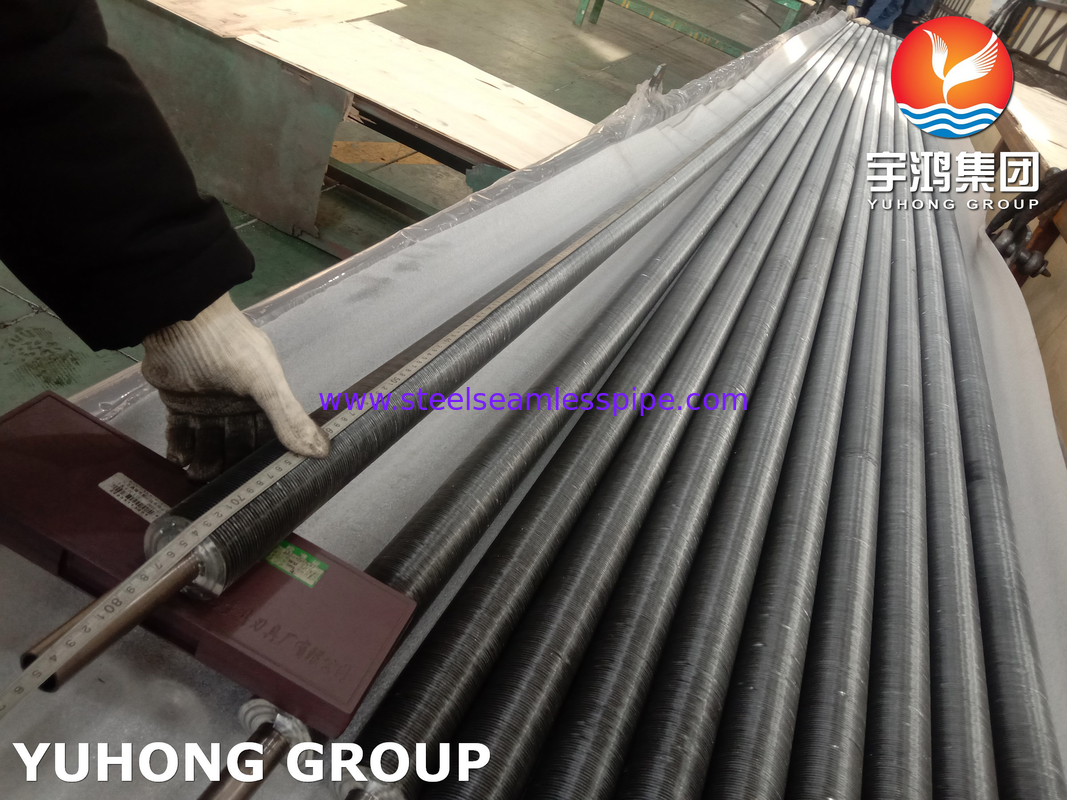

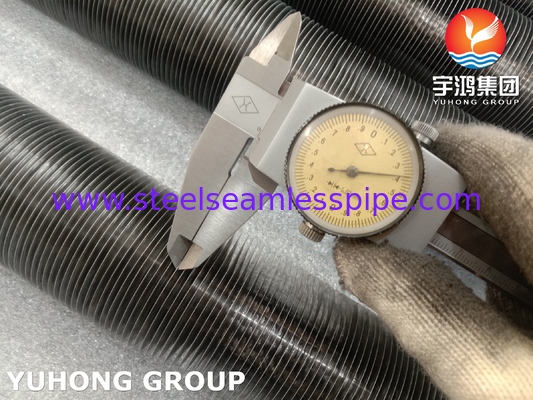

ASME SB163 N04400 Rurka z wbudowaną płetwą z aluminiową płetwą do chłodnic powietrznych i przerobiarek gazowych

1Materiał rury bazowej: Monel 400 (UNS N04400)

Skład:

• Nikel (Ni): 63 ∼ 67%

• Miedź (Cu): 28~34%

• Żelazo (Fe): ≤ 2,0%

• Mangan (Mn): ≤ 2,0%

• Węgiel (C): ≤ 0,3%

• Siarka (S): ≤ 0,024%

Właściwości mechaniczne:

• Wytrzymałość na rozciąganie: 550-780 MPa
• Wytrzymałość wydajności: 240-550 MPa
• Wyciąganie: 35-50% (w długości przedziału 50 mm)
• Twardość: 70 ‰ 90 HRB (Rockwell B)

Granice temperatury:

• Nieprzerwana obsługa: do 600°C
• Stosowanie w niskich temperaturach: utrzymuje elastyczność do -200°C (-328°F).

Odporność na korozję:

• Odporny na korozję wywołaną chlorkiem (SCC), dziury i korozję szczelin.
• Kompatybilny z kwasem siarkowym (< 50% stężenia), kwasem solnym (< 20%), kwasem fluorowodnym i zasadowymi.

2Materiał płetwy: aluminium (Al)

• Wysoka przewodność cieplna: doskonała wydajność przeniesienia ciepła aluminium zwiększa ogólną szybkość wymiany ciepła.
• Lekkie: zmniejsza całkowitą wagę zespołu przy zachowaniu integralności konstrukcyjnej.
• Efektywność kosztowa: oferuje równowagę między wydajnością a przystępnością cenową w porównaniu z egzotycznymi stopami.
• Odporność na korozję: naturalnie tworzy ochronną warstwę tlenkową, odpowiednią do umiarkowanych warunków (w połączeniu z Monel 400 rozszerza stosowalność do trudniejszych warunków).

3. Cechy projektowe

• Technologia wbudowanej płetwy: płetwy aluminiowe są ściśle przymocowane do rury bazowej Monel 400 za pomocą rozszerzenia mechanicznego lub hydraulicznego, zapewniając optymalny kontakt cieplny i trwałość.
• Dostępne w różnych gęstościach płetw, wysokościach i długościach rur w celu spełnienia specyficznych wymagań w zakresie transferu ciepła.
• Elastyczność zastosowania: nadaje się do wymienników ciepła, kondensatorów, kotłów i systemów chłodzenia w takich gałęziach przemysłu jak petrochemikalia, wytwarzanie energii i inżynieria morska.

4. Wniosek

• Systemy morskie i morskie
• Wymienniki ciepła instalacji odsalania
• Chłodnicy kwasu siarkowego (H2SO4)
• Reboilery gazu kwaśnego (H2S)
• Kondensatory pary w elektrowniach geotermalnych
• Odzysk ciepła z odpadów gazów spalinowych
• Odparniki amoniaku (NH3)
• Wentylatory odzysku ciepła (HRV)

5Zalety

Wytrzymałość: Monel 400 jest odporny na dziury, korozję w szczelinach i pęknięcia z powodu korozji.

Wydajność: płetwy aluminiowe zwiększają powierzchnię, dzięki czemu szybko rozprasza ciepło.

Dostosowalność: niezawodne działanie w ekstremalnych temperaturach i korozyjnych mediach.
