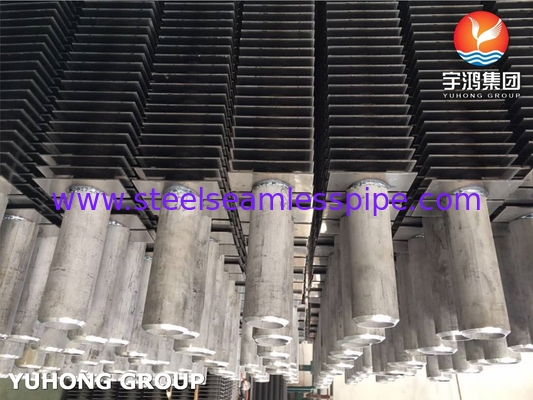

Wymiennik ciepła ze stali nierdzewnej, rura żebrowana w kształcie litery H A312 TP304L TP316L
Rura żebrowana w kształcie litery H to specjalistyczny element wymiany ciepła, zaprojektowany w celu zwiększenia wydajności cieplnej w różnych zastosowaniach przemysłowych. Jej unikalna konfiguracja żeber w kształcie litery H (przypominająca literę „H” w przekroju poprzecznym) zwiększa powierzchnię wymiany ciepła, jednocześnie poprawiając stabilność konstrukcyjną.
Jaka jest charakterystyka rury żebrowanej w kształcie litery H?

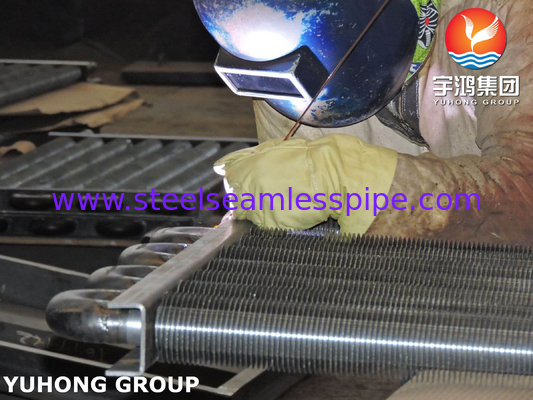

- Żebro jest podzielone na dwie symetryczne połówki. Ściana rury jest dociskana z obu stron, a spawanie oporowe jest używane do spawania na ścianie rury z pewną szczeliną pozostawioną pośrodku;

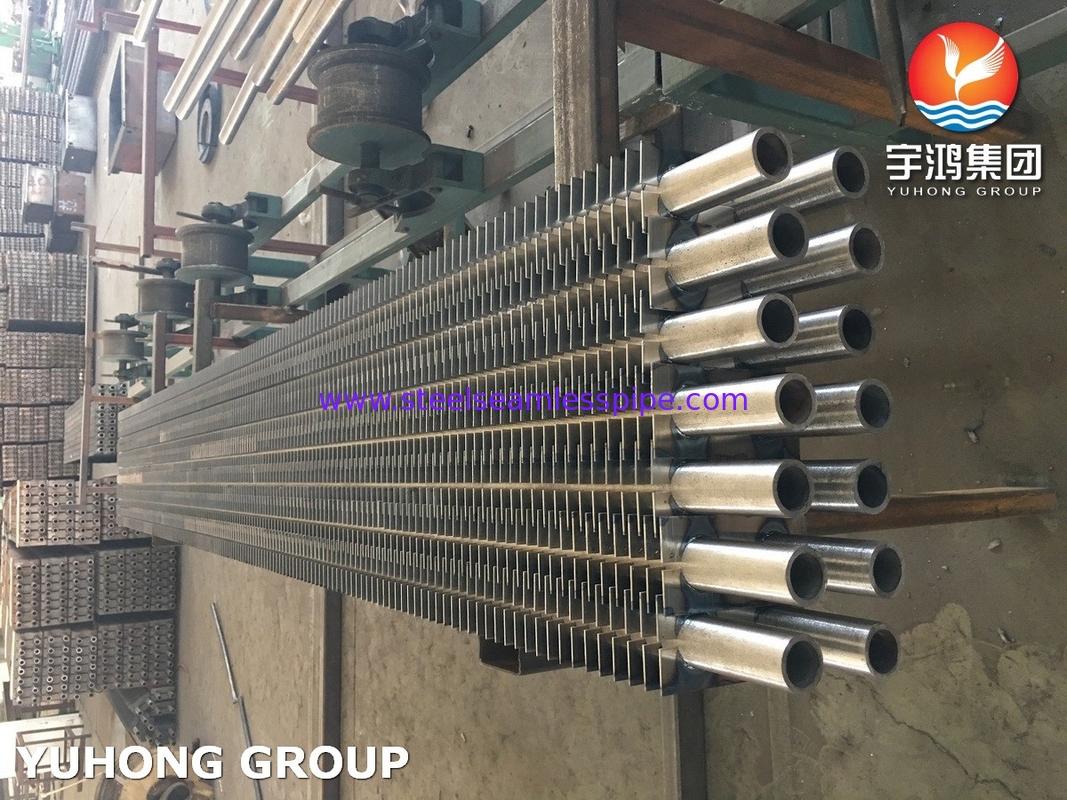

- Dwie okrągłe rury mogą dzielić grupę żeber, zwanych żebrami w kształcie litery H z podwójną rurą, lub pojedyncze żebro w kształcie litery H może być umieszczone pośrodku;

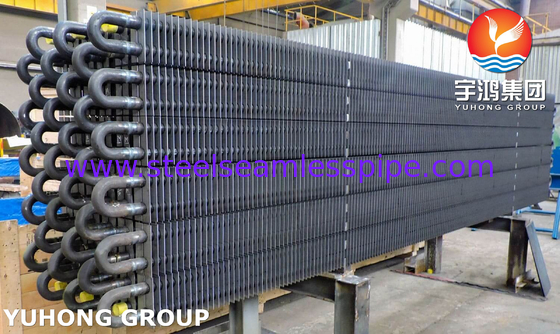

- Wymiennik ciepła złożony z rur żebrowanych typu H jest ściśle rozmieszczony, a wiązki rur są ułożone w porządku;
- Żebra są równoległe i niezależne od siebie i nie ma wpływu kąta helisy, więc łatwo jest usunąć popiół.
Zastosowania rur żebrowanych w kształcie litery H
1. Systemy odzysku ciepła odpadowego
- Stosowane w kotłach, ekonomizerach i podgrzewaczach powietrza w celu odzysku ciepła ze spalin, poprawiając efektywność energetyczną w elektrowniach i procesach przemysłowych.
2. Kotły w elektrowniach
- Zwiększa wymianę ciepła w kotłach węglowych, gazowych i biomasowych, zmniejszając zużycie paliwa i emisje.
3. Przemysł chemiczny i petrochemiczny
- Stosowane w **wymiennikach ciepła, reformerach i reaktorach**, gdzie wysoka temperatura i korozyjne środowiska wymagają trwałych powierzchni wymiany ciepła.
4. Huty stali i zakłady metalurgiczne
- Stosowane w rekuperatorach i wymiennikach ciepła w celu odzysku ciepła odpadowego z pieców i gazów wylotowych.
5. Zastosowania morskie i przybrzeżne
- Nadaje się do kotłów spalinowych w statkach, gdzie kompaktowa i wydajna wymiana ciepła ma kluczowe znaczenie.
6. HVAC i chłodnictwo
- Okazjonalnie stosowane w dużych rekuperatorach ciepła (HRV) i przemysłowych agregatach chłodniczych.
Zalety rur żebrowanych w kształcie litery H
- Wysoka wydajność wymiany ciepła – Kształt litery H tworzy turbulencje, poprawiając konwekcyjną wymianę ciepła.
- Zmniejszone zanieczyszczenie i osadzanie się sadzy – Konstrukcja minimalizuje gromadzenie się popiołu i cząstek stałych, powszechne w zastosowaniach spalinowych.
- Wytrzymałość konstrukcyjna – Bardziej sztywne niż rury żebrowane spiralne lub gładkie, zmniejszając wibracje i zużycie.
- Kompaktowa konstrukcja – Umożliwia wyższą wymianę ciepła na mniejszej powierzchni w porównaniu do gładkich rur.
- Odporność na korozję – Często wykonane ze stali nierdzewnej lub stopów odpornych na korozję do trudnych warunków.
Rury żebrowane w kształcie litery H są idealne do środowisk o wysokiej temperaturze, wysokim zanieczyszczeniu i wysokiej korozji, co czyni je preferowanym wyborem w wytwarzaniu energii, odzysku ciepła odpadowego i ciężkim przemyśle. Ich konstrukcja równoważy wydajność cieplną, trwałość i efektywność konserwacji.
Specyfikacja rur żebrowanych
| PRODUKT |
TYP |
NAZWA |
MATERIAŁ RURY GŁADKIEJ |
MATERIAŁ ŻEBRA |
|
Wymiennik ciepła
Żebrowany
Rura
|
OSADZONY |
RURA ŻEBROWANA TYPU G |
STAL WĘGLOWA, MIEDŹ, STAL NIERDZEWNA, STOP |
ALUMINIUM |
| WYTŁACZANY |
POJEDYNCZY METAL, METAL ŁĄCZONY |
STAL WĘGLOWA, MIEDŹ, STAL NIERDZEWNA, STOP |
MIEDŹ, ALUMINIUM |
|
RURA Z NISKIM ŻEBREM
RURA ŻEBROWANA TYPU T
|
STAL WĘGLOWA, MIEDŹ, STAL NIERDZEWNA, STOP |
/ |
|
RURA BAMBUSOWA
RURA FALISTA
|
STAL WĘGLOWA, MIEDŹ, STAL NIERDZEWNA, STOP |
/ |
| NAWIJANY |
RURA ŻEBROWANA TYPU L/KL/LL |
STAL WĘGLOWA, MIEDŹ, STAL NIERDZEWNA, STOP |
MIEDŹ, ALUMINIUM |
| SZNUROWY |
RURA ŻEBROWANA SZNUROWA |
ALUMINIUM, MIEDŹ, STAL WĘGLOWA, STAL NIERDZEWNA |
ALUMINIUM, MIEDŹ, STAL WĘGLOWA, STAL NIERDZEWNA |
| TYP U |
RURA TYPU U |
STAL WĘGLOWA, MIEDŹ, STAL NIERDZEWNA |
/ |
| SPAWANIE |
RURA ŻEBROWANA DO SPAWANIA HF |
STAL WĘGLOWA, STAL NIERDZEWNA, STOP |
STAL WĘGLOWA, STAL NIERDZEWNA, STOP |
| TYP U |
RURA ŻEBROWANA TYPU H/HH |
STAL WĘGLOWA, STAL NIERDZEWNA, STOP |
STAL WĘGLOWA, STAL NIERDZEWNA, STOP |
| SPAWANIE |
RURA ŻEBROWANA Z KOŁKAMI |
STAL WĘGLOWA, STAL NIERDZEWNA, STOP |
STAL WĘGLOWA, STAL NIERDZEWNA, STOP |
