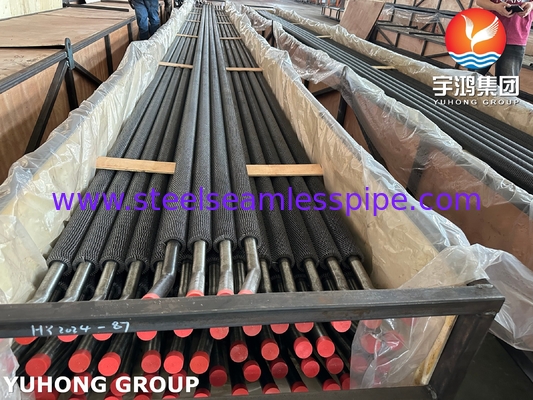

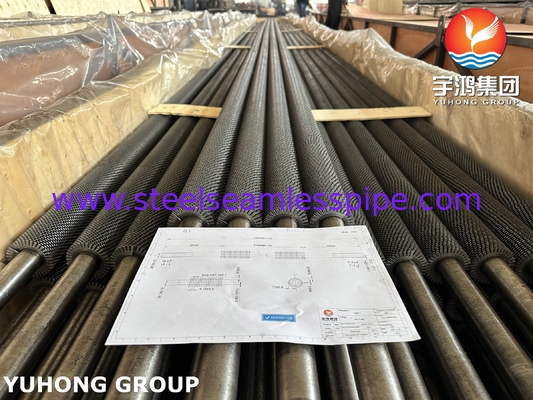

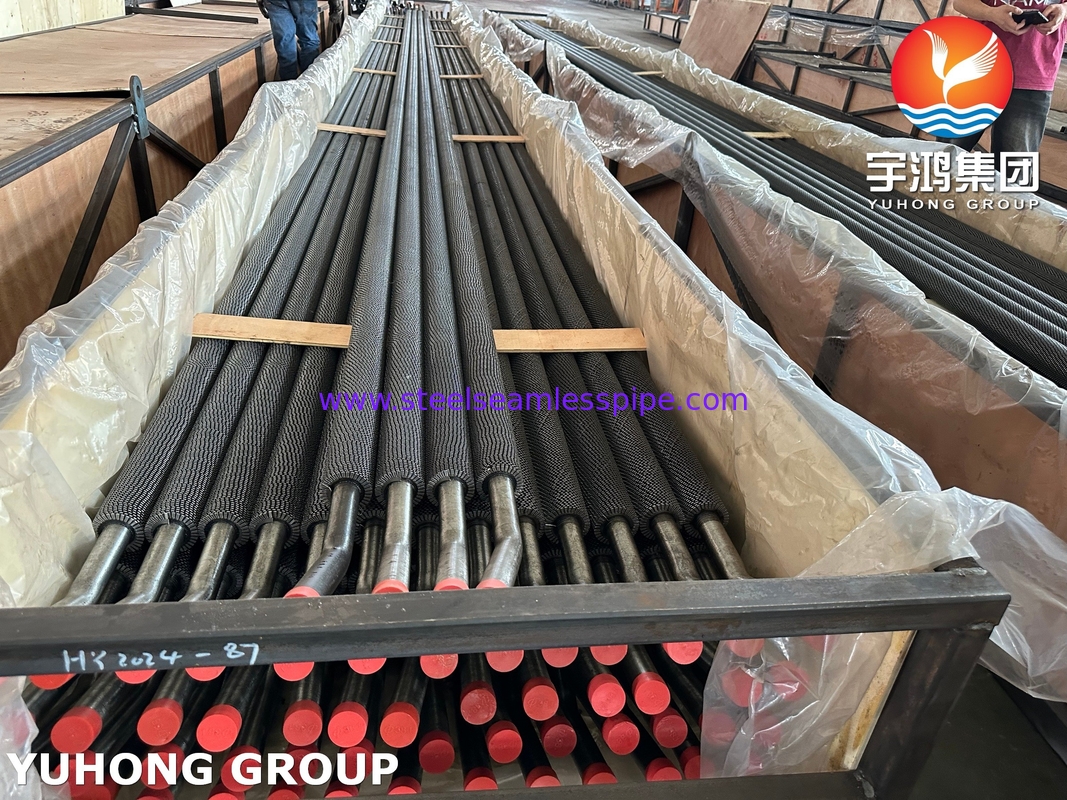

ASME SA213 T22 Płetwy zębiste z rurą do wymiennika ciepła i chłodnicy powietrza

ASME SA213 T22 Skład rury bazowej

Materiał rury rdzenia - SA312 T22 (wyjaśnienie i korekta):

• SA312: Niniejsza specyfikacja ASME obejmuje bezszwowe i spawane rury austenityczne ze stali nierdzewnej przeznaczone do użytku w warunkach wysokotemperaturowych i ogólnych czynności korozyjnych.
• T22: Nie jest to klasa zazwyczaj wymieniona w SA312, ale klasy SA312 są takie jak TP304, TP316, TP321 itp.
• "T22" Nieporozumienie: T22 odnosi się do stali o niskim stopniu stopu (2,25% Chrom - 1% Molibden).

ASME SA213 T22: Do bezszwowych kotłów ferytycznych i austenytycznych ze stali stopowej, supergrzejników i rur wymienników ciepła.

ASME SA335 P22: dla bezszwowej rury ferrytowej ze stali stopowej przeznaczonej do obsługi w wysokiej temperaturze.

• Wniosek: materiał rury rdzenia jest prawie na pewno SA213 T22 (jeśli jest to rurka) lub SA335 P22 (jeśli jest to rura).i odporność na utlenianie do około 1050°F (565°C)To nie jest stal nierdzewna.

Rodzaj płetw - płetwy ząbkowe:

• Struktura: Płetwy ząbkowe zaczynają się od ciągłej płetwy spiralnej (podobnej do płetwy z stopami "L" lub "LL"), zwiniętej na rurę bazową.małe sekcje są wycięte lub "wycięte" prostopadle do długości płetwy.
• Kluczowa cecha wizualna: Zamiast być gładkim, ciągłym paskiem, płetwka ma szereg małych, regularnych luk lub wgłębienia wzdłuż krawędzi, tworząc "grzybowy" wygląd (jak ostrze piły).
• Celem serracji jest:

Zwiększone przenoszenie ciepła: Ząbki zakłócają tworzenie się warstwy granicznej płynu (zwykle gazu, takiego jak powietrze lub spalin) przepływającego przez płetwy.rozbijanie pod warstwy laminowej i znacząca poprawa wydajności transferu ciepła w porównaniu z płetwami prostymi.

Zmniejszona waga i materiał: usunięty materiał nieznacznie zmniejsza całkowitą wagę i koszt w porównaniu z równoważną płetwą stałą.

• Kompromisy:

Nieznacznie wyższy spadek ciśnienia: zwiększona turbulencja zwiększa również opór na przepływ płynu (spadek ciśnienia) przez wiązkę rur.

Potencjał zanieczyszczenia: węzły mogą czasami być bardziej podatne na uwięzienie cząstek w brudnych strumieniach gazu w porównaniu z płetwami zwykłymi, chociaż mniej niż płetwy z plamami.

Opis łączny - SA213 T22 Rurka z żółtymi płetwami:

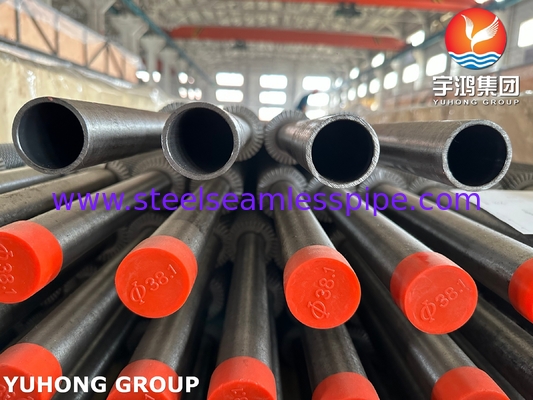

• Rdzeń: bezszwowa rura wytworzona zgodnie ze specyfikacjami ASME SA213 T22, wykonana z stali niskiego stopnia 2,25Cr-1Mo.
• Płetwy: Płetwy spiralne mechanicznie przymocowane (zwykle zwrotne i z podnóżkami) do zewnętrznej powierzchni rurki.tworzenie profilu ściętego krawędzi.

SA213 T22 Rurka z żółtymi płetwami:

• Elektrownie Generatory pary odzysku ciepła (HRSG): Ekonomizatory, parowniki, supergrzejniki, ogrzejniki, maksymalnie wychwytują ciepło z gazów spalinowych.Kotły węglowe/gazowe Sekcje oszczędzające (przegrzewanie wody podnośnej)
• Petrochemikalia/rafinerie: Ogrzewacze/piece procesowe, utleniacze termiczne/spalania kotły cieplne
• Kocioły przemysłowe Kocioły ciepła odpadowego Kocioły odzyskujące ciepło z pieców, turbin gazowych lub procesów chemicznych
• Cementy/ stalowe podgrzewacze i chłodnicze Odzysk ciepła z gazów spalinowych pieca/pieca chłodniczego
