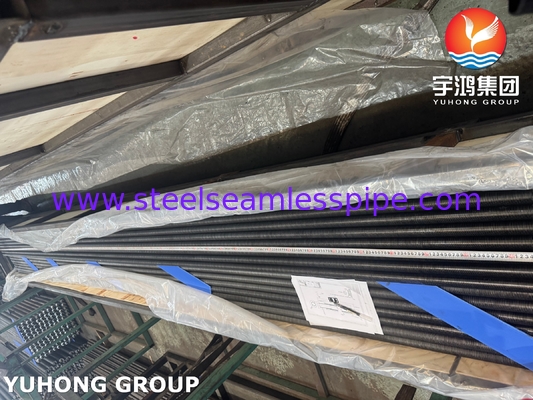

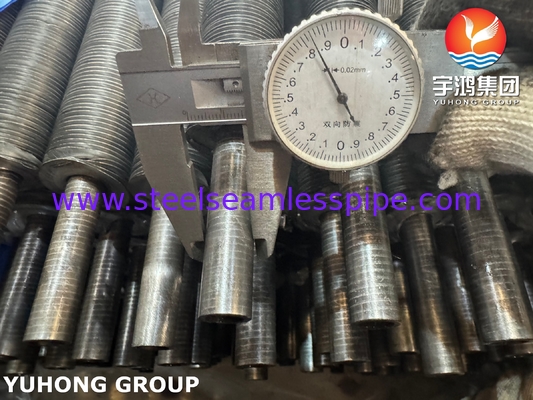

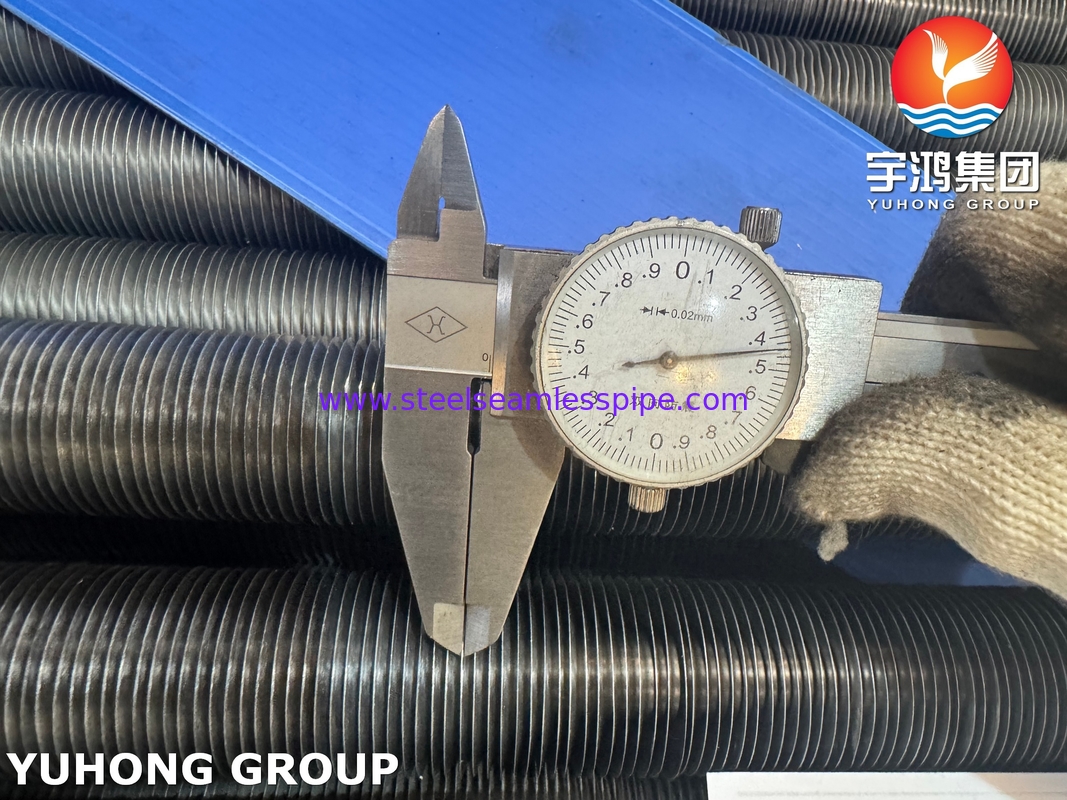

Rura żebrowana typu L z nawiniętymi żebrami ASME SA179 z żebrami AL1060 do wymienników ciepła chłodzonych powietrzem

Rura bazowa ASME SA179

• Typ: Bezszwowa, ciągniona na zimno rura ze stali niskowęglowej.
• Kluczowe właściwości: Doskonała przewodność cieplna, dobra odporność na korozję wewnętrzną (dla czystych płynów), gładki otwór wewnętrzny (minimalizuje spadek ciśnienia), zdolność do pracy pod wysokim ciśnieniem, łatwość spawania.
• Typowe zastosowania: Głównie stosowana w wymiennikach ciepła, kotłach (ekonomizery, przegrzewacze), skraplaczach i innych zbiornikach ciśnieniowych z wodą, parą, olejem lub gazem po stronie rury.

Kluczowe właściwości rury żebrowanej SA179:

• Wyjątkowa przewodność cieplna: ~230 W/m·K (znacznie wyższa niż stal, główny powód stosowania żeber aluminiowych).
• Dobra odporność na korozję: Tworzy ochronną warstwę tlenku, odpowiednią do wielu zastosowań w powietrzu/atmosferze otoczenia. Uwaga: Wydajność zależy w dużej mierze od konkretnego środowiska.
• Wysoka formowalność: Łatwo nawijana w rowek.
• Lekka: Zmniejsza ogólną wagę rury.
• Ekonomiczna: Czyste aluminium jest generalnie tańsze niż opcje ze stopów.
• Bardziej miękka/mniejsza wytrzymałość: W porównaniu ze stopami takimi jak 3003 lub 5052. Może to sprawić, że żebra będą nieco bardziej podatne na uszkodzenia fizyczne podczas obsługi lub czyszczenia, ale zwykle jest to wystarczające dla większości zastosowań.

Typ i mocowanie żeber rury żebrowanej SA179:

• Żebro typu "L": Odnosi się do przekroju poprzecznego paska żebrowego przed i podczas nawijania. Pasek ma profil "L".
• Proces "nawijania": Opisuje metodę produkcji.

Mechanizm mocowania rury żebrowanej SA179:

• Precyzyjny rowek spiralny jest obrabiany na zewnętrznej powierzchni rury bazowej SA179.
• Pasek AL1060, wstępnie uformowany w kształt "L", jest podawany pod napięciem do tego rowka.
• Gdy rura się obraca, stopka "L" (krótkie ramię) jest mechanicznie wciskana i blokowana w rowku.
• Długie ramię "L" stoi prostopadle do powierzchni rury, tworząc żebro.

Kluczowe zalety rury żebrowanej SA179:

• Silne połączenie mechaniczne: Proces obróbki na zimno podczas nawijania tworzy ciasne, gazoszczelne, pasowane na wcisk połączenie. Żebro jest bezpiecznie zablokowane w rowku.
• Doskonałe przenoszenie ciepła: Bezpośredni i znaczny kontakt metal-metal między stopką żebra a rowkiem rury zapewnia niską rezystancję cieplną.
• Brak lutowania/spawania/kleju: Eliminuje potencjalne punkty awarii, ryzyko zanieczyszczenia i procesy wysokotemperaturowe, które mogłyby wpłynąć na właściwości rury bazowej.
• Dobra trwałość: Odporna na naprężenia cykliczne termiczne.
• Odpowiednia do rur wysokociśnieniowych: Rura bazowa pozostaje bezszwowa, a jej integralność ciśnieniowa nie jest naruszona przez zewnętrzny proces żebrowania.

Typowe zastosowania rury żebrowanej SA179:

• Wymienniki ciepła chłodzone powietrzem (ACHE): Do chłodzenia procesowego (ropa i gaz, chemia, elektrownie).
• Generatory pary odzysku ciepła (HRSG): Sekcje ekonomizera.
• Kotły z żebrowanymi rurami.
• Odtleniacze.
• Piece suszarnicze i piece do wypalania.
• Cewki HVAC&R: Mniej powszechne niż rury miedziane, ale stosowane w specyficznych zastosowaniach przemysłowych.
• Każde zastosowanie wymagające wydajnego przenoszenia ciepła z płynu pod ciśnieniem wewnątrz rury do powietrza/gazu na zewnątrz.

Kluczowe uwagi dotyczące rury żebrowanej SA179:

• Korozja galwaniczna: Rura ze stali węglowej (SA179) i żebro aluminiowe (AL1060) są daleko od siebie w szeregu galwanicznym. W środowiskach korozyjnych (szczególnie mgła solna, nadmorska lub wysoka wilgotność) korozja galwaniczna może wystąpić na styku. Powłoki ochronne (np. farba na żebrach, czasami epoksyd wewnątrz rur) lub staranna kontrola środowiska są często konieczne.
• Ochrona żeber: Żebra AL1060 są stosunkowo miękkie. Należy zachować ostrożność podczas obsługi, instalacji i czyszczenia (np. unikać strumieni wody pod wysokim ciśnieniem bezpośrednio prostopadłych do żeber), aby zapobiec zginaniu lub uszkodzeniu.
• Ograniczenia temperatury: Chociaż mocowanie żeber jest solidne, sam materiał żeber AL1060 ma niższą wytrzymałość i temperaturę topnienia (~650°C) w porównaniu do rury stalowej. Ciągłe temperatury robocze są zwykle ograniczone do około 200-250°C dla żeber aluminiowych, aby uniknąć nadmiernego zmiękczenia/pełzania. Rura SA179 może wytrzymać znacznie wyższe temperatury wewnętrznie.
