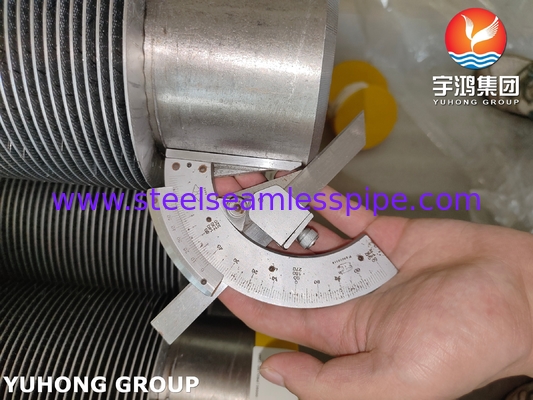

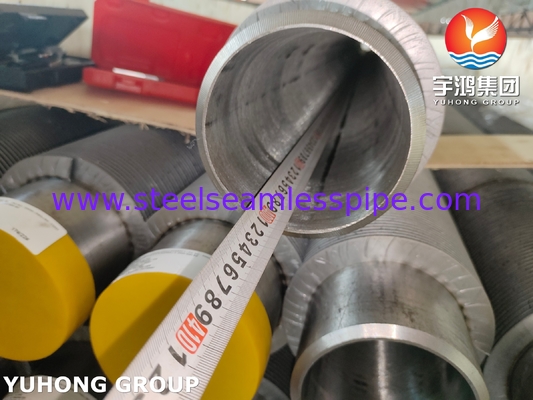

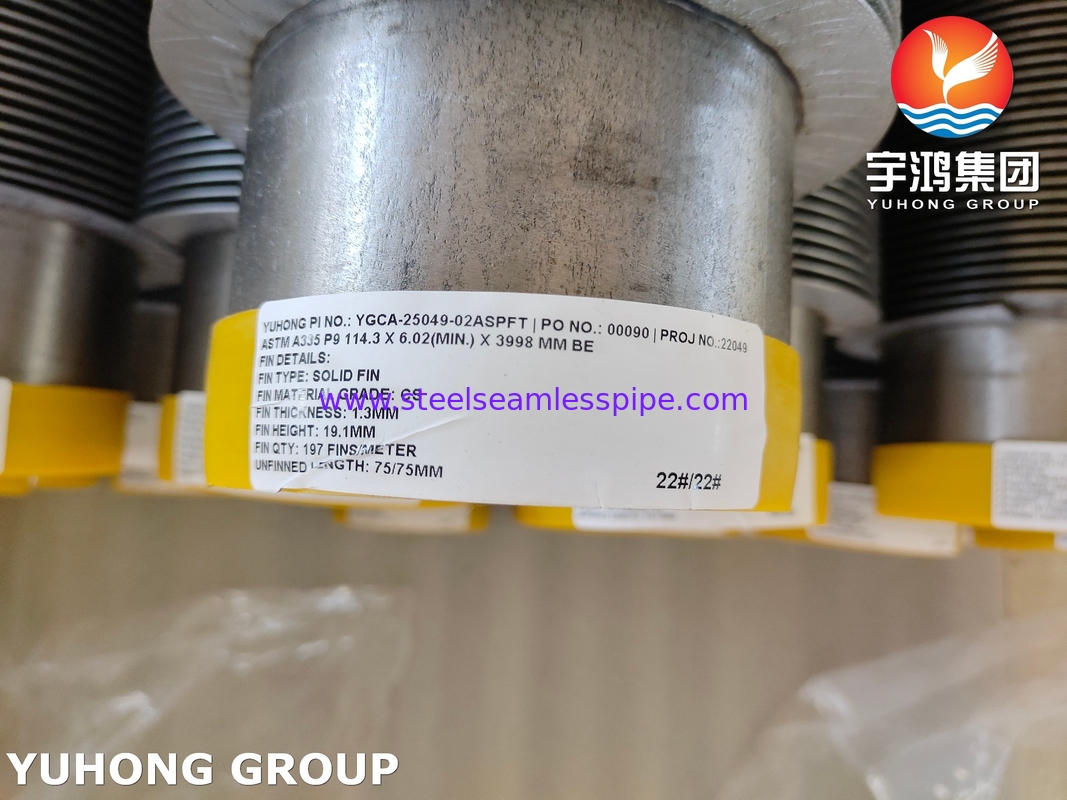

Rura z pełnym żebrem ASTM A335 P9 Materiał żebra CS Kocioł odzysknicy ciepła

Rura żebrowana pełna ASTM A335 P9 Materiał żebra CS Kocioł odzysku ciepła

Specyfikacje materiałowe

 Rura podstawowa (ASTM A335 P9):

 Stal stopowa chromowo-molibdenowa (Cr-Mo) o dobrej wytrzymałości w wysokich temperaturach i odporności na korozję.

 Skład: ~9% Cr, ~1% Mo, reszta Fe.

 Typowe zastosowania: Elektrownie, rafinerie, usługi wysokotemperaturowe/ciśnieniowe (do ~650°C/1200°F).

Konstrukcja rury żebrowanej

• Typ: Rura żebrowana pełna (żebra są spawane lub wytłaczane integralnie z rurą podstawową).
• Metody mocowania żeber:
• Spawanie wysokiej częstotliwości (HFW): Najbardziej powszechne dla żeber CS na rurach stopowych.
• Żebra wytłaczane: Materiał rury podstawowej jest odkształcany w celu utworzenia żeber (rzadkie dla P9 ze względu na twardość).

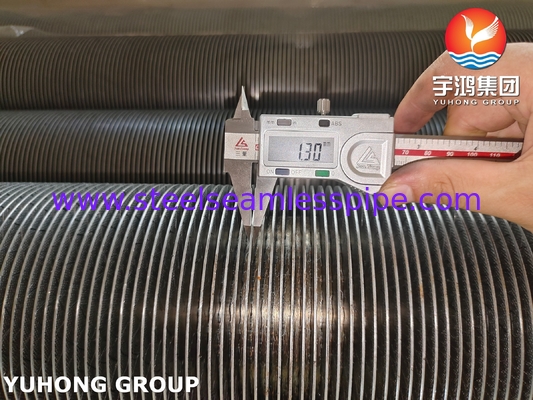

• Wymiary żeber:
• Wysokość: 5–16 mm (typowo).
• Gęstość: 5–11 żeber na cal (FPI), w zależności od potrzeb wymiany ciepła.

Aspekty wydajności

Przewodność cieplna: Żebra CS mają niższą wydajność wymiany ciepła niż żebra aluminiowe, ale są mocniejsze.

Limity temperatury:

Rura P9: Do 650°C (1200°F).

Żebra CS: Maks. ~400°C (750°F); powyżej tego następuje utlenianie/osadzanie się kamienia.

Odporność na korozję:

P9 jest odporna na utlenianie/sulfidację; żebra CS mogą wymagać powłok (np. ocynkowanie, aluminiowanie) w środowiskach korozyjnych.

Zastosowania:

- Wymienniki ciepła: Kotły, ekonomizery, nagrzewnice powietrza.

- Przemysł przetwórczy: Rafinerie, zakłady petrochemiczne (dla strumieni gazu/cieczy o wysokiej temperaturze).

- Wytwarzanie energii: Systemy odzysku ciepła odpadowego.

Specyfikacje:
