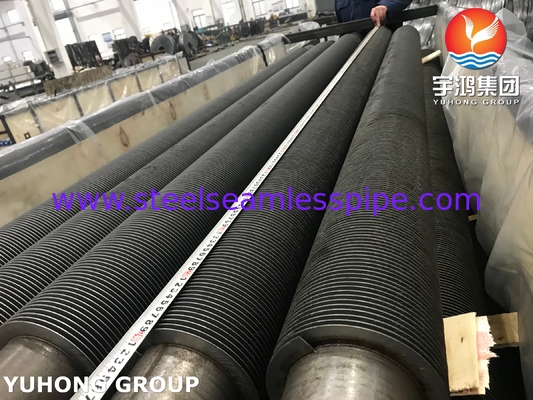

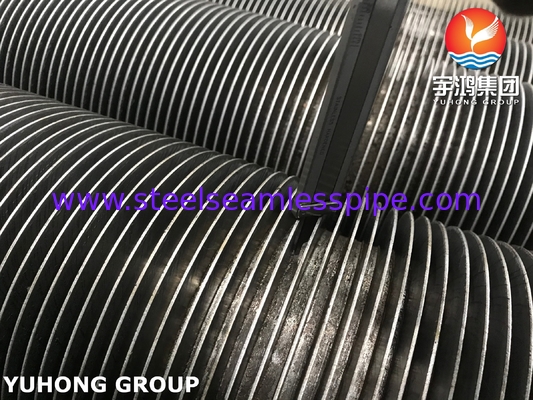

ASTM A213 T9 Rury z płetwami HFW ze stali stopowej do wytwarzania energii cieplnej i jądrowej
Ogólne specyfikacje HFW Finned Tubes
Podstawowa przepływność rury: 15,88-219,1 mm

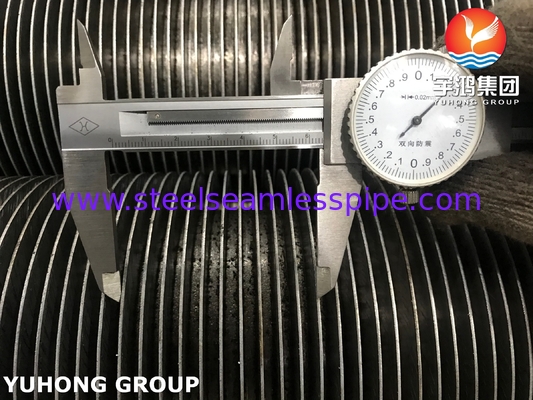

Wysokość płetwy: 5-50 mm
Grubość płetwy: 0,8-3,0 mm
Odległość płetwy: na życzenie klienta.
Koniec: końcówki prosty, końcówki wygięte
Brak powierzchni płetwy po obu stronach:na żądanie klienta
Rury bazowe dla rurociągów z płetwami HFW są zazwyczaj: CS / SS / AS; ogólnie materiał płetw jest taki sam jak materiał rurociągów
Szczegóły ASME SA213 Rurka K90941
ASME SA213bezszwedzone kotły, supergrzejniki i rurki wymienników ciepła ze stali ferytycznej i austenytycznej, oznaczone jako klasy T5, TP304 itp.lub kondensatorów i innych zastosowań.
Skład chemiczny (%)
| Klasa |
C |
Mn |
P |
Su |
Tak. |
Kr |
Mo. |
| T9 |
0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.25-1.00 |
8.00-10.00 |
0.90-1.00 |
Właściwości mechaniczne
| Klasa |
Siła na rozciąganie, min. |
Siła wydajności (0,2%Offset,min) |
Wydłużenie |
Brinell/Vickers |
Rockwell |
| T9 |
ksi-60,MPa-415 |
ksi-30,MPa-205 |
30% |
179 HBW/190 HV |
89 HRB |
Powiązane gałęzie przemysłu
1.Generacja energii
Rury z płetwami w kotłach, generatorach pary odzysku ciepła (HRSG) i ekonomizerach w celu poprawy wydajności wymiany ciepła w elektrowniach cieplnych i jądrowych.
2Petrochemika i rafinacja ropy naftowej
rury z płetwami w grzejnikach, reformerach i systemach odzysku ciepła odpadowego, które są odporne na wysokie temperatury i korozyjne środowiska.
3. HVAC i chłodzenie
część chłodziarek powietrza, radiatorów i kondensatorów do systemów klimatyzacji komercyjnych i przemysłowych.
4Ogrzewanie procesów przemysłowych
stosowane w systemach suszenia, piecach i reaktorach chemicznych, w których jednolite rozkład ciepła jest kluczowe.
5. Morskie i morskie
rury z płetwami w wymiennikach ciepła na statku i w jednostkach odsalania ze względu na ich trwałość w warunkach słonych.
6. Przekształcanie odpadów w energię i kontrola środowiska
istotne elementy w systemach oczyszczania gazów spalinowych, odzysku spalin i spalania w celu zmniejszenia emisji.
Pojemność zakładu
W przypadku przewodów HFW, zDwie linie produkcyjne produkujące rury płetwy mają długość poniżej 25 metrów, a dwie pozostałe mogą osiągnąć 30 metrów.
Specyfikacje dla różnych rodzajów rur z płetwami
| Rodzaj |
Opis |
Rurka bazowa |
Specyfikacja płetwy (mm) |
| Przedawkowanie (mm) |
Płytka płetwy |
Wysokość płetwy |
Gęstość płetwy |
| Wbudowane |
Rurka płetwy typu G |
16-63 |
2.1~5 |
< 17 |
- Nie.4 |
| Wyrzucone |
Pozostałe metali |
8-51 |
1.6~10 |
< 17 |
0.2-0.4 |
| Rurka niskoprzykrętowa typu t |
10-38 |
0.6~2 |
< 1.6 |
- Nie.3 |
| Pozostałe wyroby z włókien |
16-51 |
8.0~30 |
< 2.5 |
/ |
| Rana |
Rurka z płetwami typu l/kl/ll |
16-63 |
2.1~5 |
< 17 |
- Nie.4 |
| String |
Rury z płetwami sznurowymi |
25-38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Typ U |
Rurka typu U |
16-38 |
/ |
/ |
/ |
| Włókna |
Rury z płetwami do spawania HF |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| Rurka z płetwami typu H/HH |
25-63 |
8 ~ 30 |
< 200 |
1.5-3.5 |
| Rury z płetwami |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Rurka bazowa / rurka:
1.Stała nierdzewna: ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312
2.Stali podwójnej/superpodwójnej: ASME SA789/A789, ASME SA790/A790
3.Stopa węglowa: ASME SA106/ASTM A106, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210
4.Stopa stopowa:ASME SA213/ASTM A213, ASME SA335 /ASTM A335
5.Stopa stopowa z niklu: Hestalloy / Inconel / Nickel czysty / NS Alloy / Copper Alloy Steel
Materiał płetwy:Stali stopowej, stali nierdzewnej, stali węglowej
