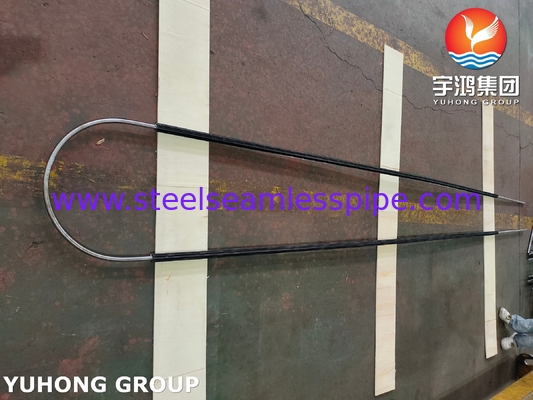

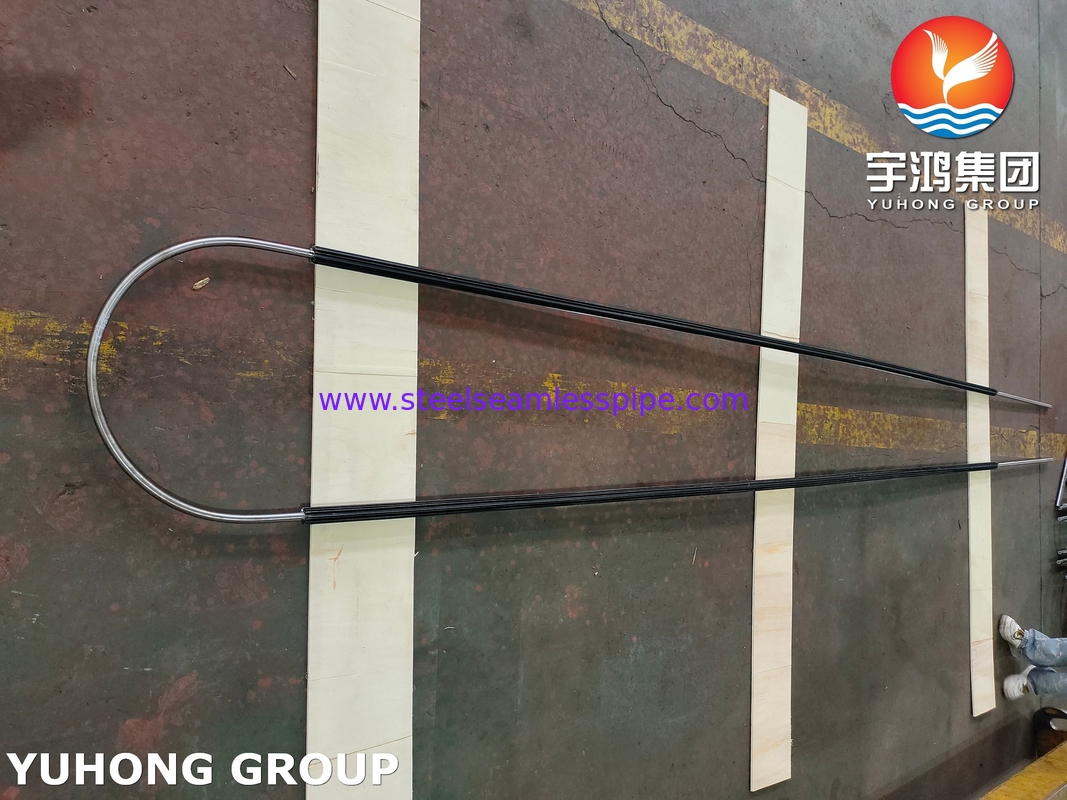

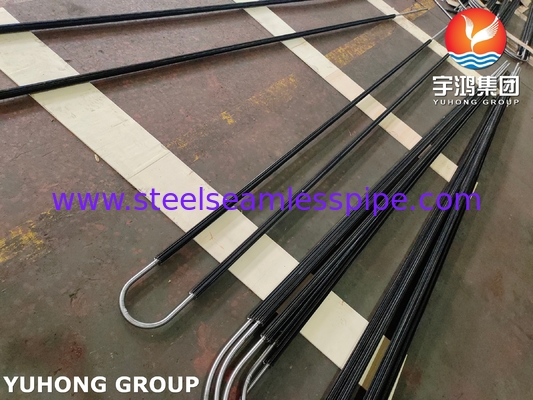

ASTM A179 Węglowa Stal U Bend Z spawanymi podłużnymi rury z płetwami dla projektów rafinacji ropy naftowej
Wzdłużne rury z płetwami są podobne do spawanych rur spiralnych. Ta struktura spawania może być stosowana w każdym rzeczywistym zastosowaniu transferu ciepła.Wzdłużna struktura z płetwami jest powszechnie stosowana w zastosowaniach muszli i rur, przy czym ciepło jest przenoszone między płynem przepływającym przez otwory rury z płetwami a płynem przepływającym przez otwory powłoki.
Proces wytwarzania: Rury o podłużnych płetwach wytwarzane są poprzez resystywne spawanie płetw wzdłuż długości rury.Rurka podstawy jest cięty do odpowiedniej długości, a następnie płetwy są zorientowane i oporowo spawane wzdłuż długości rury.
Wspólny materiał bazowy rury/rury: stal węglowa/stopniowa (A106, A179, A335 P5, P22, P9, itp.); stal nierdzewna TP304, TP316L, TP321, itp.; stop miedzi CuNi 70/30, CuNi 90/10, itp. oraz inne materiały.Zasadniczo materiał płetw jest taki sam jak materiał rury bazowej.
Zalety
1Zwiększenie efektywności transferu ciepła w obrębie efektywnej przestrzeni.
2Zmniejszyć powierzchnię instalacyjną wymaganą dla powierzchni przesyłu ciepła.
3Obniżenie kosztów wyposażenia przy zachowaniu wysokiej niezawodności operacyjnej.
4Zmniejszyć spadek ciśnienia po stronie rur, a następnie obniżyć koszty eksploatacji.
5- Zwiększyć sztywność rur stalowych i zwiększyć ich odporność sejsmiczną.
6Wzmocnienie przenoszenia ciepła, zmniejszenie oporu przepływu i zużycia metalu.
| Skład chemiczny |
C |
Mn |
P≤ |
S≤ |
Si≤ |
| 0.06-0.18 |
0.27-0.63 |
0.035 |
0.035 |
0.25 |
| Właściwości mechaniczne |
Wytrzymałość na rozciąganie min |
Siła wydajności min |
Wyciąganie (%) |
| 47ksi, 325MPa |
26ksi, 180MPa |
≥ 35 |
|
* Niska zawartość węgla zapewnia doskonałą spawalność i formowalność, ale ogranicza twardość i odporność na korozję.
* Połączenie odpowiedniej wytrzymałości i wysokiej wyprężalności (duktylności) sprawia, że jest odporny na wstrząsy mechaniczne i umożliwia gięcie i formowanie.
|
Badania:Próba napięcia poprzecznego lub wzdłużnego, próba spłaszczenia, rozmiar ziarna, próba płomienia, próba flanszy, próba twardości, próba hydrostatyczna lub próba elektryczna nieniszcząca.
TTypowe scenariusze zastosowań w OIl Rafineria
1. podgrzewacz powietrza pieca grzewczego (Airlpreheater): odzyskuje ciepło pozostałe z wysokotemperaturowych gazów spalinowych przy użyciu niskotemperaturowego powietrza spalania.To klasyczne zastosowanie podłużnych rur z płetwamiGazy dymne przepływają przez stronę powłoki (strona płetw), a powietrze przepływa przez stronę rurki.
2. Reaktor i jednostka hydrogenacyjna wytwarzają produkty reakcji / wymiennik ciepła: Wykorzystaj produkty reakcji gorące do przegrzania zimnych surowców.
3Chłodnie dla gazu ziemnego i gazu rafineryjnego: Chłodzenie różnych strumieni gazu procesowego.
4Chłodnice powietrza: chociaż chłodnice powietrza zazwyczaj wykorzystują poziome rury z płetwami, w niektórych szczególnych przypadkach wykorzystuje się również rury z piórami pionowymi.Fenty powietrza zmuszają powietrze do dmuchania przez wiązki rury z płetwami, chłodząc płyn procesowy w rurkach.
