ASTM A335 P9 RURKOWA ŻEBROWANA Z WYŻŁOBIENIAMI Do Skraplacza Rafinerii Oleju

ASTM A335 P9 to stal ze stopu chromu i molibdenu, szeroko stosowana w zastosowaniach o wysokiej temperaturze i wysokim ciśnieniu.i odporność na naprężenia termiczne i mechaniczneGłówne cechy ASTM A335 P9 obejmują:

• Skład materiału:

  • Chrom (Cr): 8,0-10,0%
  • Molibden (Mo): 0,90-1,10%
  • Węgiel (C), mangan (Mn), krzemowy (Si), fosfor (P), siarka (S) i inne.

• Wnioski:

  • Elektrownie
  • Włókiennicze
  • Wymienniki ciepła
  • Przemysł petrochemiczny i chemiczny

• Zalety:

  • Wysoka odporność na utlenianie i skalowanie w podwyższonych temperaturach.
  • Doskonała wytrzymałość i odporność na pełzanie.
  • Wyższa spawalność i obrobialność.

2- Co to jest żółta płetwka?

• Główne cechy rury z żółtymi płetwami:

  • Zwiększona przewodność cieplna ze względu na zwiększoną powierzchnię.
  • Zmniejszenie zanieczyszczeń i osadów ze względu na ścięgną konstrukcję.
  • Kompaktna i lekka konstrukcja zapewniająca efektywną instalację.

• Wnioski:

  • Wymienniki ciepła chłodzone powietrzem
  • Chłodnie gazowe
  • Elektryczne urządzenia
  • Jednostki przetwórstwa ropy naftowej i gazu

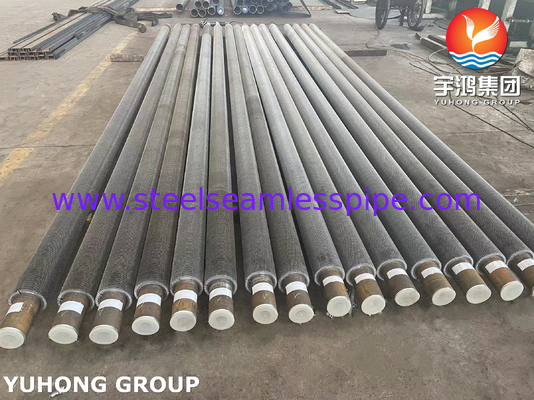

3. ASTM A335 P9 Rurka z żółtymi płetwami

• Proces produkcji:

  • Produkcja rury bazowej: Rurka bazowa wykonana jest ze stali stopowej ASTM A335 P9, zapewniając wysoką wytrzymałość i odporność na naprężenie termiczne.
  • Przymocowanie płetwy: Płetwy żądlane, zazwyczaj wykonane z podobnych lub kompatybilnych materiałów, są zawijanie w śruby i mocno przymocowane do rury bazowej.Przymocowanie można osiągnąć za pomocą technik takich jak spawanie wysokiej częstotliwości lub owijanie mechaniczne.
  • Włócznianie płetwami: Płetwy są ścięte, aby zwiększyć turbulencje w przepływie płynu, co zwiększa wydajność przenoszenia ciepła.

• Specyfikacje:

  • Materiał:
    • Rurka bazowa: ASTM A335 P9
    • Płytki: stal węglowa, stal nierdzewna lub stal stopowa
  • Wymiary rur:
    • Średnica zewnętrzna (OD): Zgodnie z wymaganiami projektowymi (zwykle od 1" do 8")
    • Gęstość ściany: zgodnie z normami ASTM A335 P9

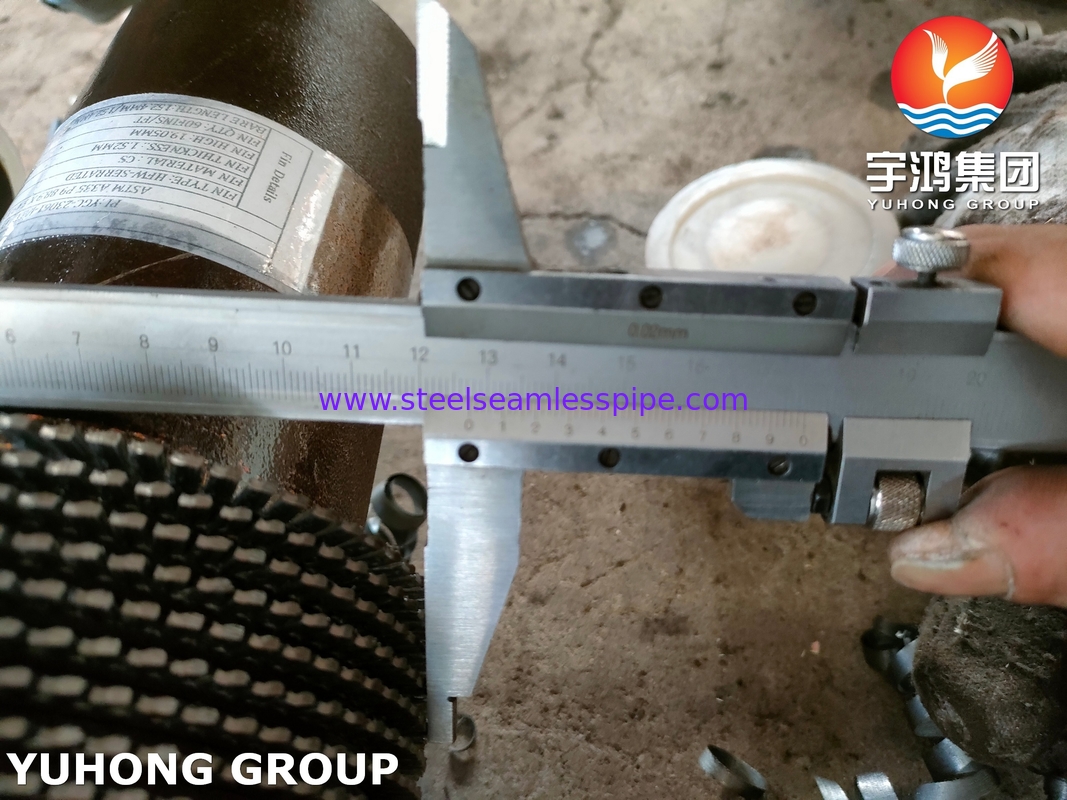

  • Wymiary płetwy:
    • Wysokość płetwy: zazwyczaj 5-15 mm
    • Odległość płetwy: 2 mm-10 mm
    • Gęstość płetwy: 0,5 mm-1,5 mm
  • Warunki eksploatacji:
    • Temperatura: do 600~650°C (w zależności od wyboru materiału)
    • Ciśnienie: nadaje się do systemów wysokiego ciśnienia

4Zalety ASTM A335 P9

• Wysoka wydajność termiczna: Układ ząbkowy sprzyja turbulencji w przepływie płynu, poprawiając szybkość transferu ciepła.
• Trwałość: Rurka bazowa ze stali stopowej P9 zapewnia wyjątkową odporność na wysokie temperatury, utlenianie i naprężenia termiczne.
• Odporność na korozję: Chrom i molibden w P9 zwiększają odporność na korozję i skalizację.
• Oszczędności energii: Zwiększona wydajność transferu ciepła zmniejsza zużycie energii i koszty eksploatacji.
• Dostosowanie: Płetwy żądlane mogą być dostosowywane do określonych wymiarów, rozmiarów i grubości, aby spełnić wymagania zastosowania.

5. Zastosowania ASTM A335 P9 Węzły z żółtymi płetwami

• Produkcja energii:

  • Włókiennicze
  • Elektryczne urządzenia
  • Generatory pary odzysku ciepła (HRSG)

• Petrochemika i rafineria:

  • Wymienniki ciepła chłodzone powietrzem
  • Ogrzewacze procesowe
  • Chłodnie gazowe

• Ropa naftowa i gaz:

  • Platformy morskie
  • Zakłady przetwórstwa gazu
  • Terminal LNG

• Przetwarzanie chemiczne:

  • Wymienniki ciepła w reaktorach chemicznych
  • Pozostałe maszyny i urządzenia

6Standardy jakości i badania

• Badanie materiału:

  • Analiza składu chemicznego
  • Badanie właściwości mechanicznych (przytrzymałość na rozciąganie, twardość itd.)

• Badania nieniszczące (NDT):

  • Badania ultradźwiękowe
  • Badania radiograficzne
  • Badanie prądu kręgowego

• Kontrola wymiarów:

  • Weryfikacja wymiarów rur i płetw
  • Bezwzględność mocowania płetwy

• Badania operacyjne:

  • Badanie właściwości termicznych
  • Ocena odporności na korozję

7Wniosek
