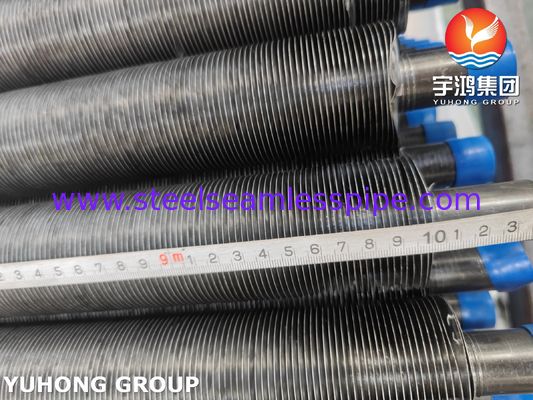

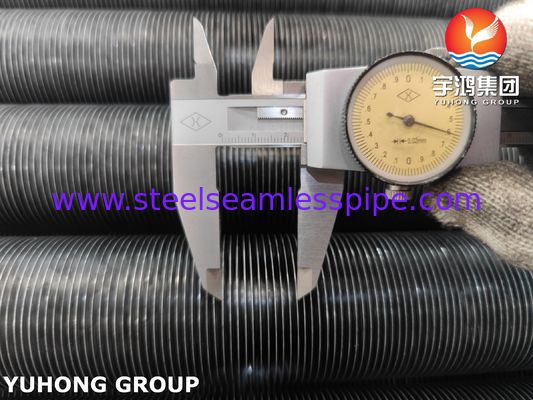

ASME SA209 Rurka z wbudowaną płetwą z płetwą AL1060
The ASME SA209 Embedded Fin Tube with AL1060 Fin is a highly efficient heat transfer component designed for applications where superior thermal conductivity and corrosion resistance are paramount in moderate temperature environments. It combines the robust mechanical properties and weldability of ASME SA209 steel base tube with the exceptional thermal performance and atmospheric resistance of mechanically embedded AL1060 aluminum finsTa konfiguracja zapewnia optymalną równowagę wydajności, trwałości i opłacalności dla różnych przemysłowych wymienników ciepła.
Materiał rury bazowej: ASME SA209
ASME SA209 jest specyfikacją dla bezszwowych kotłów i supergrzejników z stali stopowej węglowo-molibdenowej.Dodawanie molibdenu zapewnia lepszą wytrzymałość w podwyższonych temperaturach w porównaniu z stalą węglową.
Główny element stopujący:Molibden (Mo): ten pierwiastek zwiększa wytrzymałość stali w wysokich temperaturach i odporność na wkręcanie.
Materiał płetwy: AL1060 Aluminium
AL1060 jest komercyjnie czystym stopem aluminium (minimum 99,6% Al), znanym ze swojej doskonałej przewodności cieplnej, formowalności i wyjątkowej odporności na korozję atmosferyczną.
Skład chemiczny (%)
ASME SA209 T1a Skład chemiczny (%)
|
Elementy
|
C
|
Mn
|
P
|
S
|
Tak.
|
Mo.
|
|
Zakres
|
≤ 0.18
|
0.30-0.80
|
≤ 0.025
|
≤ 0.025
|
0.10-0.50
|
0.44-0.65
|
AL1060 Skład chemiczny (%)
|
Elementy
|
Al.
|
Fe+Si
|
Cu
|
Mn
|
Mg
|
Zn
|
Ty
|
Pozostałe (każde)
|
Pozostałe (ogółem)
|
|
Zakres
|
≥ 99.60
|
≤ 0.35
|
≤ 0.05
|
≤ 0.03
|
≤ 0.03
|
≤ 0.05
|
≤ 0.03
|
≤ 0.03
|
≤ 0.10
|
Właściwości mechaniczne
ASME SA209 T1a Własności mechaniczne rury bazowej
|
Wytrzymałość na rozciąganie
|
Siła wydajności
|
Twardość
|
Wydłużenie
|
|
≥380 MPa
|
≥205 MPa
|
-
|
≥ 30%
|
AL1060 Właściwości mechaniczne płetwy
|
Wytrzymałość na rozciąganie
|
Siła wydajności
|
Twardość
|
Wydłużenie
|
|
60 - 95 MPa
|
≥ 25 MPa
|
≤ 27 HB
|
≥15%
|
Zalety ASME SA209 wbudowanej rury z płetwami z Al1060 Fin
|
Nieruchomości
|
Korzyści
|
|
Wysoka wydajność termiczna
|
Aluminiowa płetwka AL1060 zapewnia doskonałą rozpraszanie ciepła ze względu na wysoką przewodność cieplną (~ 200 W/m·K), znacząco zwiększając całkowity współczynnik przesyłu ciepła rury.
|
|
Odporność na korozję
|
Płytka AL1060 zapewnia wyższą odporność na korozję atmosferyczną, tworząc ochronną warstwę tlenkową.
|
|
Efektywność kosztowa
|
Aluminiowe płetwy na rurze stalowej oferują bardziej ekonomiczne rozwiązanie w porównaniu z rurami z płetwami całkowicie nierdzewnymi lub całkowicie stopowymi, zapewniając doskonałą wydajność przy niższych kosztach materiałowych.
|
|
Łatwe płetwy
|
Wykorzystanie aluminium do płetw zmniejsza całkowitą masę zespołu wymiennika ciepła w porównaniu z cięższymi materiałami płetw, co może uprościć konstrukcje nośne i instalację.
|
|
Silne połączenie mechaniczne
|
Wbudowany proces produkcji płetwy tworzy silną, trwałą więź mechaniczną między płetwą a rurą, zapewniając integralność strukturalną w warunkach cyklu termicznego i wibracji.
|
|
Synergia materialna
|
Połączenie to optymalnie wykorzystuje wytrzymałość i wytrzymałość ciśnienia stalowej rury bazowej, a aluminiowej płetwy wyższa odporność na przenoszenie ciepła i korozję atmosferyczną.
|
Wykorzystanie ASME SA209 wbudowanej rury z płetwem z AL1060 Fin
1Generatory pary odzyskującej ciepło (HRSG):Sekcje z oszczędnikami i odparowaczami o niskiej temperaturze, w których gazy drobne zostały wystarczająco schłodzone, aby uniknąć przegrzania płetw aluminiowych.
2. Chłodzone powietrzem wymienniki ciepła (ACHE):Używane jako wiązki z płetwami w wentylatorach z napędem wymuszonym lub indukowanym do chłodzenia płynów procesowych, wody i smarów w elektrowniach petrochemicznych i energetycznych.
3. Przemysłowe grzejniki powietrza:Do ogrzewania powietrza spalania lub powietrza procesowego w piecach i piecach, zwiększając efektywność cieplną.
4. Piece suszące i systemy HVAC:Jako podstawowe elementy przenoszące ciepło w systemach suszenia przemysłowego i dużych urządzeniach grzewczych, wentylacyjnych i klimatyzacyjnych.
5. wentylatory odzysku energii:Przeniesienie energii między strumieniami spalin a świeżym powietrzem w systemach kontroli klimatu w budynkach.
