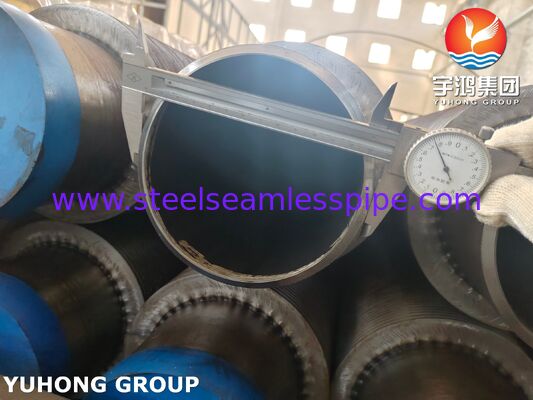

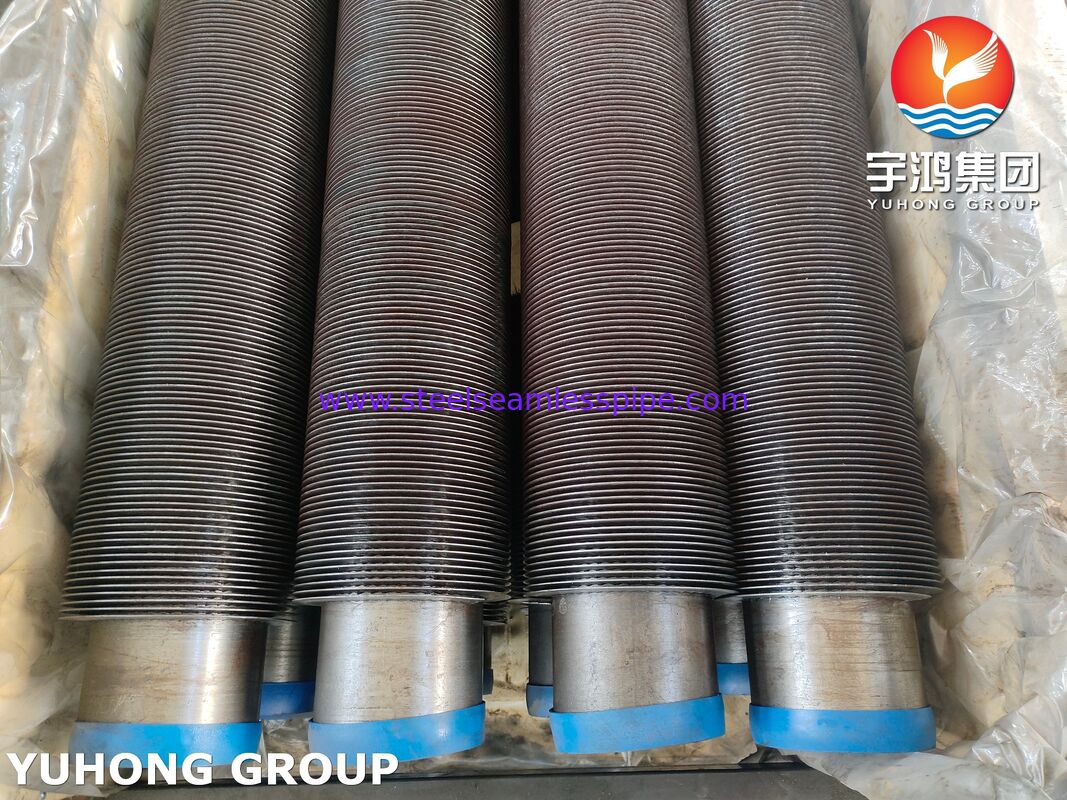

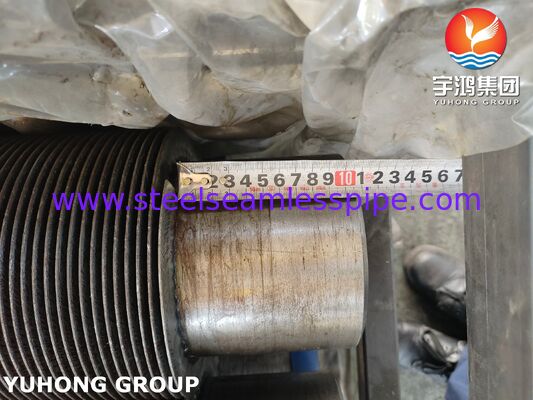

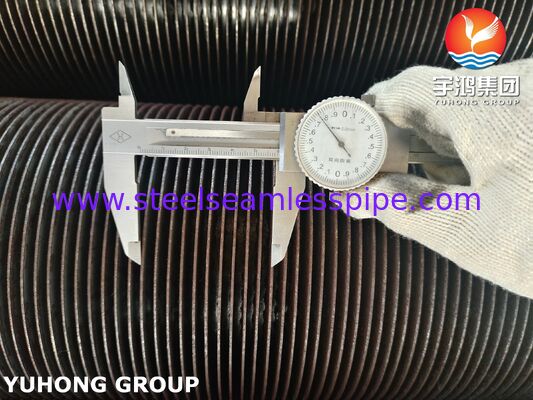

Spirale spawane rury żeberkowe z rurą bazową A106 CS żeberka do wymienników ciepła

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	YUHONG
Orzecznictwo:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numer modelu:	HFW Fin Tube

Zapłata:

Minimalne zamówienie:	10szt
Cena:	negocjowalne
Szczegóły pakowania:	DREWNIANA OBUDOWA Z ŻELAZNĄ RAMĄ
Czas dostawy:	Zależy od ilości
Zasady płatności:	L/C, T/T
Możliwość Supply:	1000 ton miesięcznie

Kontakt

Wszystkie produkty

Bezszwowa rura ze stali nierdzewnej (330)

Bezszwowa rura ze stali nierdzewnej (322)

Dwustronna rura ze stali nierdzewnej (134)

Dwustronna rura ze stali nierdzewnej (36)

Rurka igłowa (152)

Fin Tube (703)

Wymiennik ciepła (27)

Rura wymiennika ciepła (458)

Zestaw rur wymiennika ciepła (46)

Arkusz rurowy wymiennika ciepła (125)

wyłącznik wymiennika ciepła (39)

Klimatyzer (11)

Zbiornik ciśnieniowy (4)

Spawana rura ze stali nierdzewnej (61)

Spawana rura ze stali nierdzewnej (132)

Nikiel rur (273)

Rura ze stopu niklu (100)

Rura ze stopu miedzi (249)

Rura ze stali stopowej (210)

Rurka tytanowa (20)

Jasna rura wyżarzana (172)

Rura kotła (152)

okucie stalowe (859)

Kołnierz stalowy (658)

Inni (404)

Elementy okładzin (8)

Szczegółowy opis produktu

Standard materiału rury podstawowej:

ASTM A106 Gr.B Bez szwu

Metoda mocowania płetwy:

Spawanie wysokiej częstotliwości (HFW)

Max Temperatura pracy:

400 ° C.

Zakres gęstości żeber:

150-250 płetw na metr

Podkreślić:

Spirale spawane rury żeberkowe do wymienników ciepła

A106 Rury z płetwami ze stali węglowej

Rury żeberkowe spawane spiralnie CS

Wyroby o wysokiej częstotliwości spawane z płetwami: ASTM A106 Rurka bazowa ze stali węglowej + płetwy ze stali węglowej (CS)

1. Przegląd produktu

Rury z płetwami spawane wysoką częstotliwością (HFW) łączą stali węglowej bez szwu ASTM A106 Gr.B

Rury bazowe z płetwami ze stali węglowej z zastosowaniem zaawansowanej technologii spawania w stanie stałym.Te przewody

zapewnić 8-10 razy większą efektywność transferu ciepła w porównaniu z gołymi rurami, idealnie nadającą się do odzysku ciepłasystemy,

kotły i ogrzewacze procesowe pracujące w temperaturze ≤ 400°C.

2. Struktura rurki i proces produkcji

Składnik	Materiał	Kluczowy proces
Rurka bazowa	ASTM A106 Gr.B	Bezszwowe, ciągnięte na zimno, OD 25,4-114,3 mm
Płetwy	Stal węglowa (CS)	Spawanie wysokiej częstotliwości (2 000 Hz), bez wypełniacza
Jakość obligacji	Metallurgiczna fuzja	100% badania ultradźwiękowe, wytrzymałość cięcia ≥35MPa

3skład chemiczny (standardy ASTM)

Rura bazowa (A106 Gr.B):

Elementy	C	Mn	P (maksymalnie)	S (maksymalnie)	Tak.
%	≤ 0.30	0.29-1.06	0.035	0.035	≥ 0.10

Płetwy (SPHC ze stali węglowej):

Elementy	C (maksymalnie)	Mn (maksymalnie)	P (maksymalnie)	S (maksymalnie)	Al (min)
%	0.12	0.50	0.040	0.040	0.020

4. Krytyczne wymiary i tolerancje

Parametry	Zakres/tolerancja	Standardowy
OD rury bazowej	25.4 - 219 mm (±0,15 mm)	ASTM A106
Wysokość płetwy (H)	5 - 30 mm (± 0,5 mm)	Standardy szkolnictwa wyższego
Grubość płetwy (T)	00,8 - 3,0 mm (± 0,1 mm)	Zwyczajne
Płetwo płetwy	4-25 (±0,2)	ASME B36.10M
Maksymalna długość	24 m (prostota ≤1 mm/m)	Zwyczajne

5. Zalety wydajności

✅ Współczynnik przenoszenia ciepła: 45-65 W/m2K (w porównaniu z 5-8 W/m2K dla gołych rur)

✅ Odporność na korozję: powłoka cynkowa/aluminizowana opcjonalna dla środowisk kwaśnych

✅ Ciśnienie nominalne: do 15 MPa w temperaturze 350°C (zgodne z normą ASME B31.1)

✅ Żywotność na skutek zmęczenia termicznego: > 10 000 cykli (według ASTM E606)

6Rozwiązania specyficzne dla zastosowań

Przemysł	Przykłady zastosowania	Przykład konfiguracji rur
Elektrownie	Elektryczne urządzenia elektryczne	OD 50,8 mm + płetwy 16 mm @ 197 FPM
Petrochemiczne	Ogrzewacze gazowe do procesów, reaktory	OD 76,2 mm + płetwy 19 mm @ 230 FPM
HVAC	Ogrzewacze cieplne, odwilżacze	OD 38,1 mm + płetwy 12,7 mm @ 180 FPM
Odzysk ciepła odpadowego	Kotły gazowe (≤ 550°C)	Powierzchnia aluminiowa + płetwy 25,4 mm

7Dlaczego wybrać nasze HFW Rury z płetwami?

Ponad 15 lat doświadczenia: ponad 200 projektów w 30 krajach

Certyfikaty: ISO 9001, sekcja VIII ASME, PED 2014/68/UE

Inżynieria niestandardowa: gęstość płetw/prędkość przejściowa zoptymalizowana według dynamiki płynu

Zapewnienie jakości:
- Badanie prądu kręgowego na rurkach bazowych
- 3D pomiar laserowy dla geometrii płetw
- Badanie hydrostatyczne przy ciśnieniu konstrukcyjnym 1,5x
