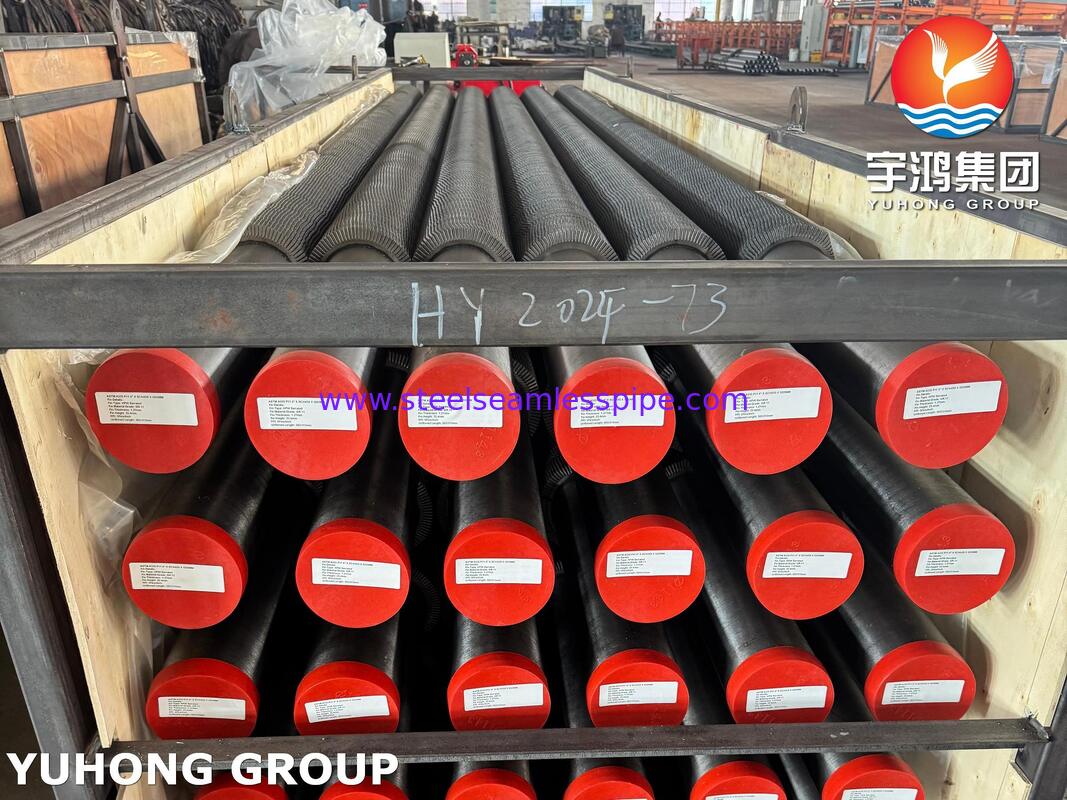

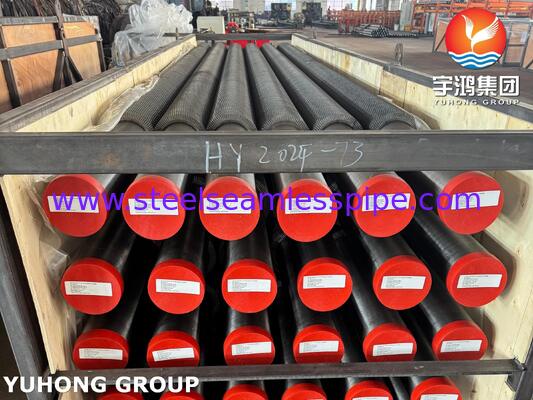

A335 P11 HFW Zębata Fin Tube z żeberkami GR.11 - Zastosowania w kotłach i HRSG

Pozostałe, o szerokości przekraczającej 10 mmPodstawowa rurka: ASTM A335 P11.11

1. Przegląd produktu

Wysokiej częstotliwości spawane ząbkowe rury z płetwami łączą rury stalowe z podstawą z stopów chromu i molibdenu ASTM A335 P11 z płetwami z stopów aluminium GR.11 za pomocą zaawansowanej technologii HFW.Wyposażone w układy o temperaturze nieprzekraczającej 600 °C, zapewniają 30% większą efektywność cieplną niż gładkie rury.

2. Skład materiału (zgodny z ASTM)

Tabela: Właściwości chemiczne

Główne zalety materiału:

• P11 Rurka bazowa: wysoka wytrzymałość wkręcania (60ksi) i odporność na utlenianie.

• GR.11 Płetwy: przeciwkorodowe (spryskiwanie solą > 1000 godzin), przewodność cieplna 200 W/m·K.

3Struktura i proces produkcji

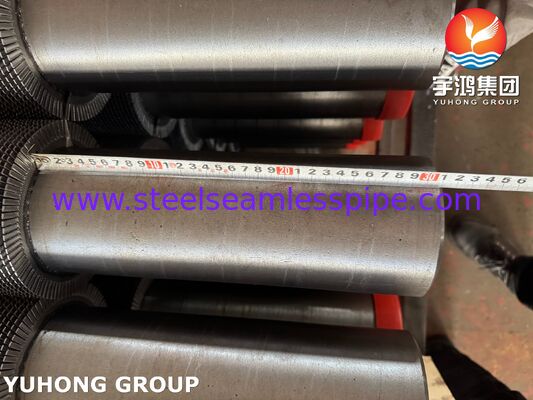

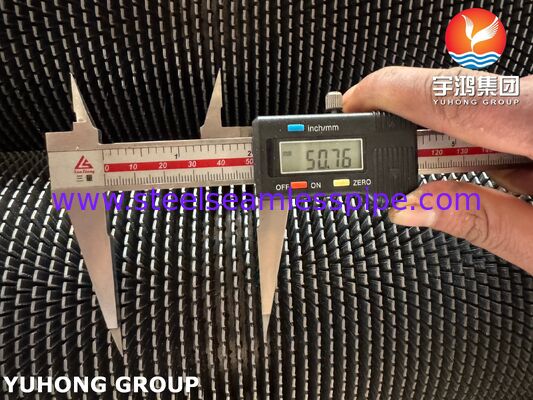

• Rurka bazowa: bezszwowa, OD 15,88-50,8 mm, grubość 2,0-4,5 mm

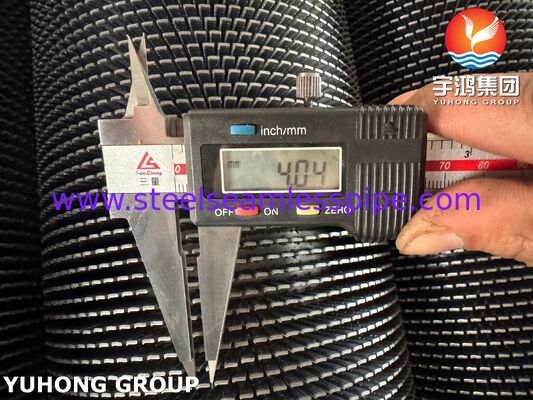

• Płetwy: Ząbkowane krawędzie (zwiększa turbulencję), Wysokość 12-20 mm, grubość 0,3-0,5 mm

• Proces wbudowy:

Technologia HFW: Wytrzymałość wiązania płetwy do podstawy > 100 MPa (na ASTM E8)

Śmigłowy odcinek: 3-10 płetw/calo (wykonalne)

100% Weld Penetration: Zapewnia zerowy opór cieplny

4. Tolerancje precyzji

Tabela: Normy wymiarowe (ASME B36.10)

5. Zalety wydajności

• Przeniesienie ciepła: 8-12x rozszerzenie powierzchni w stosunku do gołych rur

• Odporność na zanieczyszczenia: Ząbiste płetwy niszczą warstwy graniczne

• Bezwzględność ciśnienia: Rurka bazowa P11 o wartości nominalnej 15MPa @ 450°C

• Ochrona przed korozją: GR.11 tworzy warstwę ochronną Al2O3

6Przemysł aplikacyjny

7Dlaczego wybrać nasze rury?

• Certyfikowana jakość: EN 10204 3.1, sekcja II ASME, ISO 9001:2015

• Inżynieria na zamówienie: Gęstość płetw/wysokość dostosowana do właściwości płynu (gaz/oleja/para)

• Udowodniona długowieczność: >60.000 godzin pracy w rafineriach (zgodny z API 530).

• Światowa podaż: 500+ ton/miesiąc, czas realizacji ≤30 dni
