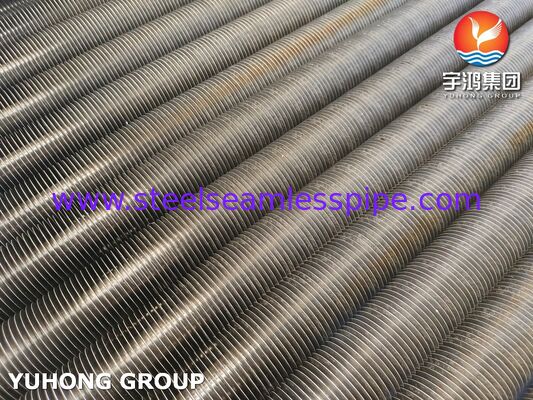

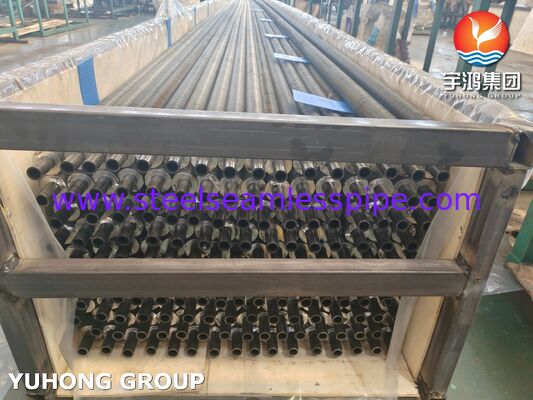

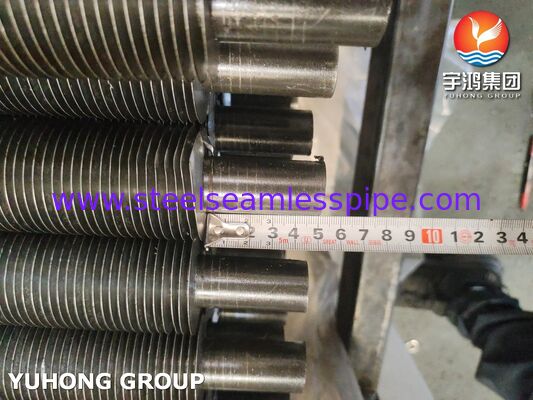

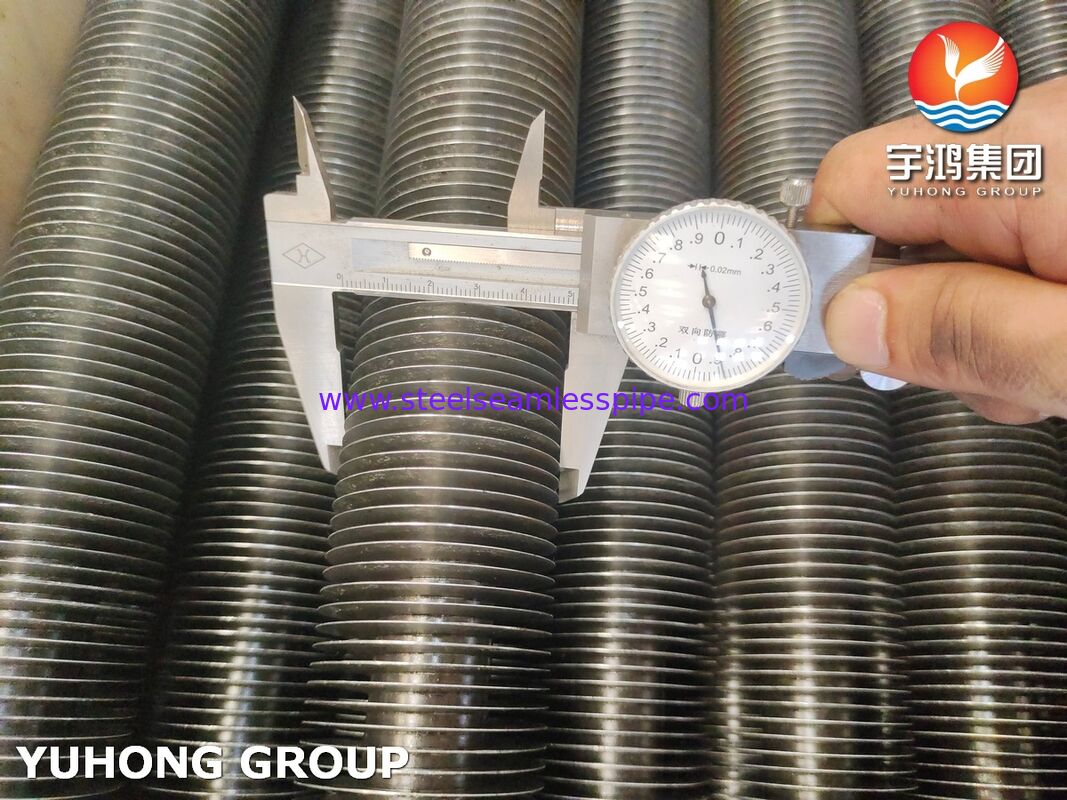

Rura z płetwami zatopionymi ASTM A179 do HRSG
Ⅰ. Co to jest rura z płetwami zatopionymi A179 do HRSG?
Rury z płetwami zatopionymi ASTM A179 z płetwami Al1060 są głównie wykorzystywane do odzysku ciepła w urządzeniach HRSG. Rura bazowa wykonana jest z bezszwowej stali węglowej ASTM A179, która charakteryzuje się stabilnym przewodnictwem cieplnym i korzystnym kosztem. Dobrze znosi również zmiany ciśnienia i temperatury podczas pracy. Płetwy aluminiowe o wysokiej czystości Al1060 są zatapiane na powierzchni rury w procesach mechanicznych, zapewniając mechaniczne połączenie bez luzów.
Taka konstrukcja znacznie powiększa powierzchnię wymiany ciepła i poprawia efektywność odzysku ciepła dla spalin o średniej temperaturze. Materiał Al1060 zapewnia również dobrą odporność na korozję, zmniejszając zużycie i utlenianie spowodowane przez spaliny. W międzyczasie bazowa rura ze stali węglowej może bezpiecznie przenosić wodę i parę pod wysokim ciśnieniem. Dzięki stabilnej wydajności, wysokiej efektywności wymiany ciepła i niskiemu kosztowi eksploatacji, ta rura z płetwami jest praktyczną i ekonomiczną opcją zarówno dla przemysłowych, jak i elektrownianych systemów HRSG.
II. Właściwości chemiczne i mechaniczne
Skład chemiczny rury bazowej (ASTM A179) (%)
| Pierwiastek |
C |
Si (max) |
Mn |
P (max) |
S (max) |
| Zakres |
0,06–0,18 |
0,25 |
0,27–0,63 |
0,035 |
0,035 |
Skład chemiczny materiału płetwy (Al1060) (%)
| Pierwiastek |
Al (min) |
Si + Fe (max) |
Cu (max) |
Mn (max) |
Mg (max) |
Zn (max) |
Inne (każdy) |
| Zakres |
99,60 |
0,35 |
0,05 |
0,03 |
0,03 |
0,05 |
0,03 |
Właściwości mechaniczne (rura bazowa)
| Wytrzymałość na rozciąganie (min) |
Granica plastyczności (min) |
Wydłużenie (min) |
| 325 MPa |
180 MPa |
35% |
Ⅲ. Kluczowe zalety dla systemów HRSG
● Stabilność temperaturowa (do 400°C):W przeciwieństwie do płetw typu L/LL, które tracą przyczepność w wysokich temperaturach, nasze zatopione płetwy pozostają zablokowane. Brak szczeliny powietrznej w temperaturze 400°C zapobiega spadkowi oporu cieplnego.
● Wysoka sztywność mechaniczna:Turbulencje i wibracje spalin z turbiny nie poluzują naszego projektu G-fin "lock-in", zapewniając dziesięciolecia integralności strukturalnej.
● Zoptymalizowany strumień ciepła:Płetwy Al1060 zwiększają powierzchnię zwiększenie powierzchni do 20x w porównaniu do rur nagich, umożliwiając mniejsze moduły HRSG i niższe nakłady inwestycyjne przy jednoczesnym zachowaniu wydajności pary.
● Odporność na cykle termiczne:Nasze zatopione połączenie znacznie lepiej radzi sobie z częstymi cyklami start-stop niż płetwy lutowane/owijane, zapewniając stałą wydajność.
Ⅳ. Kluczowe zastosowania w HRSG
● Sekcje ekonomizera: Podgrzewanie wody zasilającej poprzez odbieranie maksymalnej energii z chłodniejszych gazów spalinowych.
● Niskociśnieniowe (LP) Parowniki: Napędzanie wydajności zmiany fazowej w niskociśnieniowych obiegach pary.
● Jednostki odzysku ciepła odpadowego (WHRU): Łączenie spalin z turbiny gazowej z ogrzewaniem procesowym w zakresie 200–350°C.
● Ogrzewanie miejskie: Zapewnienie długoterminowej niezawodności w zewnętrznych sieciach wymiany ciepła, gdzie naturalna warstwa tlenku aluminium jest odporna na korozję atmosferyczną.
