Zgrzewana rura żeberkowa ASTM A335 P22 z kołkami ze stali węglowej (CS)

Jako kluczowy element wymienników ciepła pracujących w trudnych warunkach i pieców, zgrzewana rura żeberkowa ASTM A335 P22 z kołkami ze stali węglowej (CS) oferuje niezrównaną wydajność cieplną i trwałość mechaniczną. Zaprojektowana do pracy w środowiskach o wysokiej temperaturze i wysokim ciśnieniu, ta wytrzymała rura z kołkami jest ostatecznym rozwiązaniem dla przemysłu petrochemicznego, rafineryjnego i energetycznego.

Szczegółowa konstrukcja rury bazowej A335 P22 i żeber ze stali węglowej

Nasze zgrzewane rury żeberkowe są zaprojektowane z myślą o maksymalnym transferze ciepła i integralności strukturalnej. Konstrukcja składa się z trzech kluczowych elementów:

• Rura bazowa (stal stopowa ASTM A335 P22): Rdzeń wykonany jest z bezszwowej rury ze stali ferrytycznej stopowej (P22). Materiał ten zawiera chrom (Cr) i molibden (Mo), które zapewniają wyjątkową wytrzymałość w wysokich temperaturach, odporność na pełzanie i właściwości antykorozyjne.

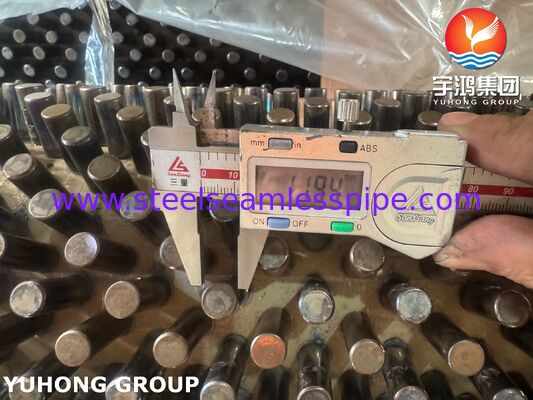

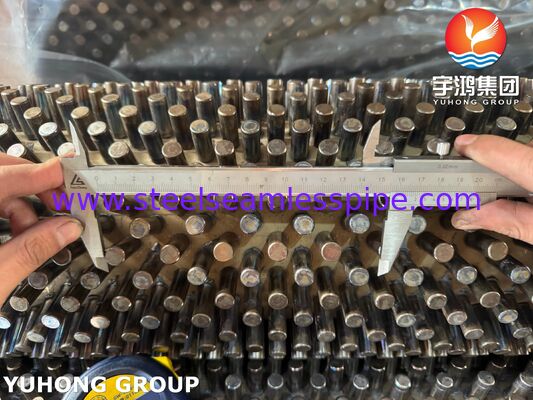

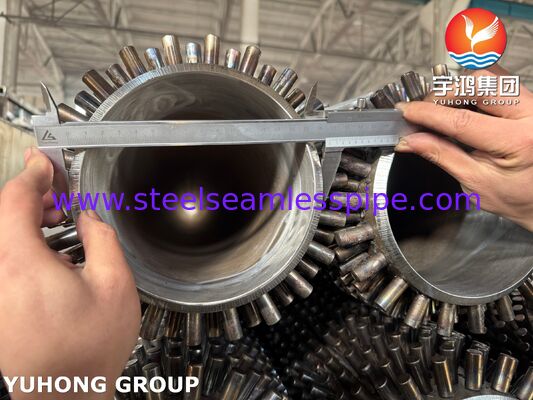

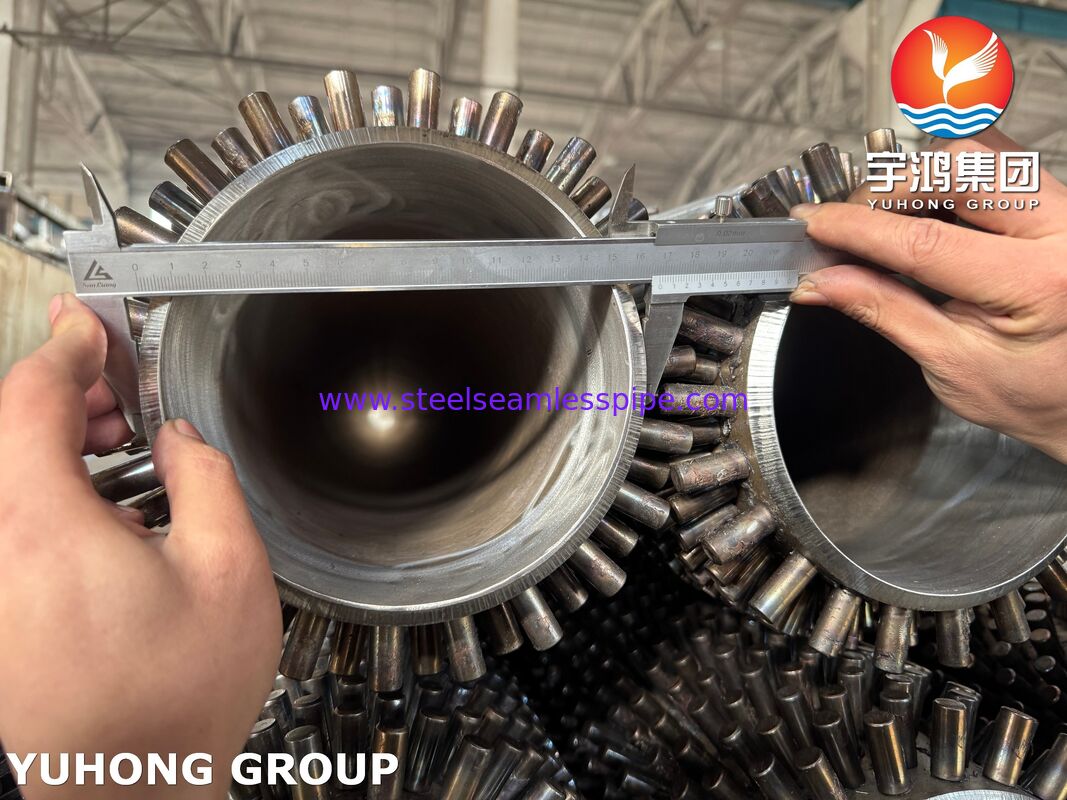

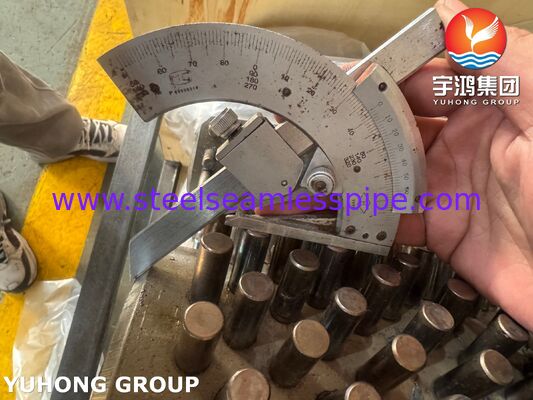

• Żebra/kołki (stal węglowa / CS): Cylindryczne lub eliptyczne kołki ze stali węglowej są rozmieszczone w określonym, przesuniętym wzorze wokół obwodu rury. Stal węglowa jest wybierana do produkcji kołków, aby zapewnić doskonałą przewodność cieplną przy jednoczesnym zachowaniu opłacalności.

• Proces osadzania i spawania: Wykorzystujemy zaawansowaną technologię zgrzewania oporowego (ERW). Prąd o wysokiej częstotliwości przepływa przez obszar styku rury bazowej i kołka, podgrzewając je do temperatury kucia. Następnie stosuje się nacisk, aby bezszwowo zakuć kołki CS na rurze bazowej A335 P22. Proces ten nie wymaga żadnego materiału dodatkowego, co skutkuje 100% wiązaniem metalurgicznym, które zapewnia zerową oporność cieplną styku i zapobiega odpadaniu kołków pod wpływem naprężeń termicznych.

Skład chemiczny rury bazowej A335 P22 i kołków CS

Ścisłe przestrzeganie norm materiałowych jest kluczowe dla operacji w wysokich temperaturach. Poniżej przedstawiono dokładny skład chemiczny rury bazowej ze stali stopowej A335 P22 i standardowych kołków ze stali węglowej.

Tabela 1: Skład chemiczny rury bazowej ze stali stopowej ASTM A335 P22 (%)

Tabela 2: Typowy skład chemiczny kołków ze stali węglowej (CS) (%) (Uwaga: kołki CS zazwyczaj są zgodne z normami ASTM A105 lub równoważnymi normami stali niskowęglowej dla optymalnej spawalności)

Zakres wymiarów i tolerancji dla rur zgrzewanych P22 i CS

Produkujemy zgodnie z normami międzynarodowymi lub niestandardowymi rysunkami klienta. Nasze najnowocześniejsze maszyny zapewniają precyzyjną kontrolę wymiarową.

Tabela 3: Standardowe specyfikacje i tolerancje produkcyjne

Zalety wydajnościowe rur zgrzewanych P22 + stal węglowa

Dlaczego inżynierowie preferują kombinację stopu A335 P22 + kołków CS do ekstremalnych środowisk?

• Doskonały transfer ciepła: kołki CS drastycznie zwiększają zewnętrzną powierzchnię, maksymalizując rozpraszanie i odzysk ciepła w sekcjach konwekcyjnych.

• Konstrukcja zapobiegająca osadzaniu się zanieczyszczeń i samoczyszcząca: W porównaniu do rur z żeberkami wysokimi lub wytłaczanymi, rury z kołkami są wysoce odporne na osadzanie się popiołu i sadzy, co czyni je idealnymi do strumieni gazów zanieczyszczonych lub ciężkich olejów opałowych.

• Stabilność w wysokich temperaturach: rura bazowa A335 P22 zachowuje swoją wytrzymałość strukturalną w temperaturach przekraczających 500°C, podczas gdy mocne zgrzewanie ERW zapobiega oddzielaniu się kołków CS pod wpływem ekstremalnych cykli termicznych.

• Opłacalność: Połączenie wysokiej jakości rury bazowej ze stopu (P22) z ekonomicznymi kołkami ze stali węglowej (CS) zapewnia idealną równowagę między wysoką wydajnością a optymalizacją budżetu projektu.

Szczegółowe zastosowania rur zgrzewanych A335 P22 ze stali węglowej

Dzięki swojej solidnej konstrukcji, zgrzewane rury żeberkowe ASTM A335 P22 z kołkami CS są standardowym wyborem dla następujących zastosowań przemysłowych:

• Rafinerie petrochemiczne: Sekcje konwekcyjne pieców, podgrzewaczy ropy naftowej i pieców próżniowych.

• Produkcja energii: Kotły energetyczne, ekonomizery i jednostki odzysku ciepła odpadowego (WHRU).

• Przetwórstwo chemiczne: Chłodnice gazów, wymienniki ciepła obsługujące wysoce korozyjne lub wysokotemperaturowe płyny wewnętrzne.

• Stal i metalurgia: Systemy odzysku ciepła spalin, gdzie występują ciężkie pyły i popiół.

Dlaczego wybrać nas jako producenta rur zgrzewanych P22 i CS?

Jako wyspecjalizowany producent z wieloletnim doświadczeniem w eksporcie rozwiązań w zakresie wymiany ciepła w przemyśle, gwarantujemy wartość i niezawodność:

• Certyfikowana jakość: Działamy zgodnie z rygorystycznymi systemami kontroli jakości ISO 9001 i ASME. Każda zgrzewana rura A335 P22 przechodzi rygorystyczne testy, w tym testy hydrostatyczne, testy wytrzymałości zgrzewu i identyfikację materiału (PMI).

• Zaawansowany sprzęt: Nasze zautomatyzowane linie do zgrzewania oporowego zapewniają 100% skuteczność zgrzewania z idealnym wyrównaniem kołków i minimalnymi strefami wpływu ciepła (HAZ).

• Eksperci od dostosowywania: Możemy dostosować gęstość kołków, ich wysokość i rozmieszczenie w oparciu o Twoje specyficzne obliczenia termodynamiczne.

• Opakowania gotowe do eksportu: Aby zapobiec utlenianiu lub uszkodzeniom podczas transportu, wszystkie zgrzewane rury są pokryte olejem antykorozyjnym, stosuje się środki osuszające, a następnie są one bezpiecznie pakowane w fumigowane drewniane skrzynie lub stalowe ramy.

Gotowy do zwiększenia wydajności swojego wymiennika ciepła? Prześlij nam swoje rysunki lub wymagania techniczne już dziś! Nasz zespół sprzedaży technicznej przedstawi konkurencyjną wycenę Twoich zgrzewanych rur żeberkowych ASTM A335 P22 z kołkami ze stali węglowej w ciągu 24 godzin.
