Wyjątkowe rury ze stali węglowej ASTM A179 z aluminiowymi żeberkami nawijanymi typu L AL1060 – wydajne rozwiązania w zakresie wymiany ciepła
Jako doświadczony specjalista ds. sprzedaży eksportowej z ponad 15-letnim doświadczeniem w branży wymienników ciepła i rur żeberkowanych, specjalizuję się w dostarczaniu wysokiej jakości rur żeberkowanych typu L A179 AL1060 (znanych również jako rury żeberkowane nawijane na stopce L) globalnym klientom z sektorów petrochemicznego, HVAC i energetyki. Nasze bezszwowe rury bazowe ze stali węglowej ASTM A179 z aluminiowymi żeberkami AL1060 zapewniają doskonałą wydajność termiczną, opłacalność i niezawodność w zastosowaniach chłodzonych powietrzem i wymiany ciepła gaz-ciecz. Produkowane zgodnie ze ścisłymi normami ISO 9001 i ASME, rury te są przeznaczone do pracy w umiarkowanych temperaturach i oferują doskonałą odporność na korozję po stronie powietrza.
Niezależnie od tego, czy potrzebujesz niestandardowych długości, czy standardowych konfiguracji, nasze rury żeberkowane typu L A179 AL1060 zapewniają optymalną równowagę między wydajnością a wartością. Skontaktuj się z nami już dziś, aby uzyskać konkurencyjne ceny, szybkie terminy realizacji (zazwyczaj 4-6 tygodni) i pełne certyfikaty badań młynarskich.
Wprowadzenie do rur ze stali węglowej ASTM A179 z aluminiowymi żeberkami nawijanymi typu L AL1060
Rury żeberkowane nawijane typu L A179 AL1060 to mechanicznie wzmocnione elementy wymiany ciepła, zaprojektowane w celu znacznego zwiększenia zewnętrznej powierzchni rur stosowanych w chłodzonych powietrzem wymiennikach ciepła, skraplaczach i chłodnicach. Rura bazowa to wysokiej jakości bezszwowa rura ze stali niskowęglowej ASTM A179, ciągniona na zimno dla doskonałej ciągliwości i odporności na ciśnienie, podczas gdy żeberka wykonane są z czystego komercyjnie aluminium AL1060 o doskonałej przewodności cieplnej (około 229 W/m·K).
Ta kombinacja sprawia, że rury żeberkowane typu L ASTM A179 AL1060 są idealne do zastosowań, w których współczynnik wymiany ciepła po stronie powietrza lub gazu jest czynnikiem ograniczającym. Poprzez spiralne nawijanie aluminiowych żeber w kształcie litery L pod kontrolowanym napięciem, osiągamy bezpieczne wiązanie mechaniczne bez spawania lub klejenia, zapewniając długoterminową stabilność do około 150–175°C temperatury pracy.
Nasze rury żeberkowane nawijane typu L A179 AL1060 są powszechnie uznawane za opłacalne w porównaniu do rur z żeberkami osadzonymi (typ G) lub wytłaczanymi, jednocześnie zapewniając niezawodne wzmocnienie wymiany ciepła (do 8–12 razy większa powierzchnia rury nagiej w zależności od gęstości żeberek).
Struktura rur żeberkowanych nawijanych typu L ASTM A179 AL1060 (rura bazowa, żeberka i proces nawijania na stopce L)
Rura żeberkowana typu L A179 AL1060 składa się z trzech kluczowych elementów:
- Rura bazowa: Bezszwowa rura ze stali niskowęglowej ciągniona na zimno ASTM A179, zapewniająca wysoką wytrzymałość i integralność ciśnieniową.
- Żeberka: Taśma aluminiowa AL1060 uformowana w stopkę w kształcie litery L i spiralnie nawinięta wokół rury.
- Proces mocowania (styl nawijania na stopce L z osadzeniem pod napięciem): Taśma aluminiowa jest najpierw zginana w profil L. Następnie jest ciasno nawijana pod napięciem wokół rury bazowej, tak aby stopka L mocno przylegała do zewnętrznej powierzchni rury, tworząc ciągłe wiązanie mechaniczne. Końce żeberek są zabezpieczane ocynkowanymi zszywkami lub zaciśnięciem, aby zapobiec rozwijaniu się. Ten proces nawijania na stopce w stylu „osadzonym” zapewnia doskonały kontakt bez rowków, oferując częściową ochronę rury przed korozją atmosferyczną.
Taka konstrukcja zapewnia umiarkowaną wydajność wymiany ciepła przy niskich kosztach produkcji i jest szczególnie odpowiednia do płynnych warunków pracy bez wibracji.
Skład chemiczny rury bazowej ASTM A179 i żeberek AL1060
Skład chemiczny bezszwowej rury bazowej ze stali węglowej ASTM A179
| Element |
Zawartość (%) |
| Węgiel (C) |
0,06–0,18 |
| Mangan (Mn) |
0,27–0,63 |
| Fosfor (P) |
≤ 0,035 |
| Siarka (S) |
≤ 0,035 |
| Krzem (Si) |
≤ 0,25 |
Skład chemiczny aluminiowych żeberek AL1060
| Element |
Zawartość (%) |
| Aluminium (Al) |
≥ 99,60 |
| Krzem (Si) |
≤ 0,25 |
| Żelazo (Fe) |
≤ 0,35 |
| Miedź (Cu) |
≤ 0,05 |
| Mangan (Mn) |
≤ 0,03 |
| Magnez (Mg) |
≤ 0,03 |
| Cynk (Zn) |
≤ 0,05 |
| Tytan (Ti) |
≤ 0,03 |
| Wanad (V) |
≤ 0,05 |
| Inne (każdy) |
≤ 0,03 |

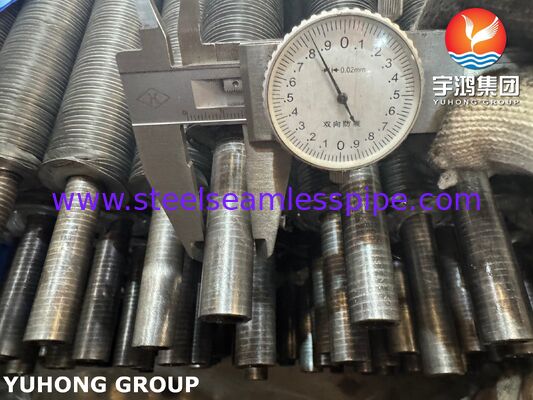

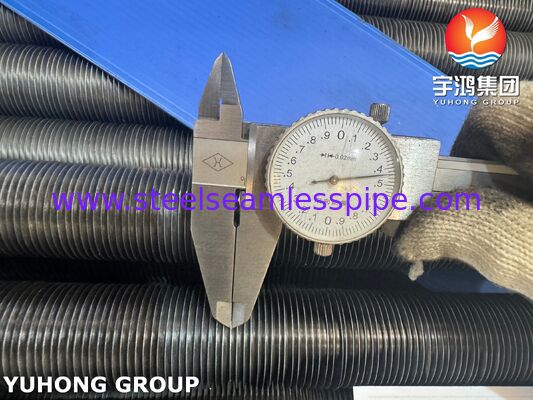

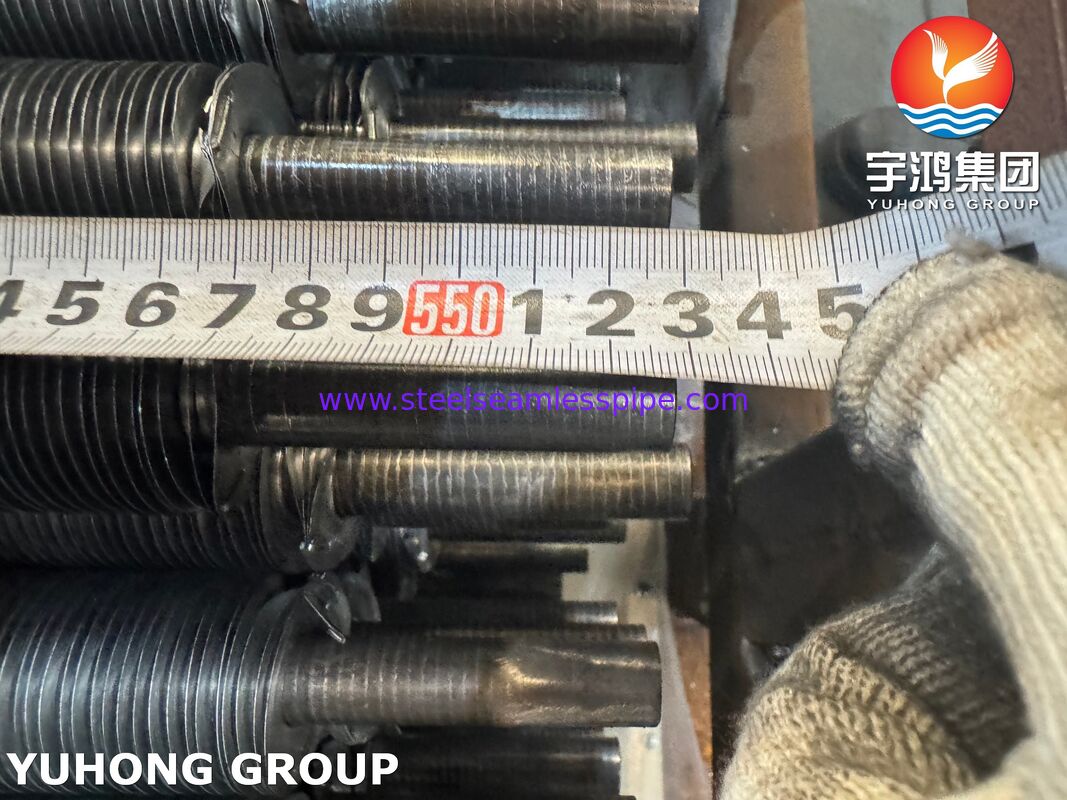

Tolerancje wymiarowe i standardowe specyfikacje rur żeberkowanych nawijanych typu L A179 AL1060
Nasze rury żeberkowane typu L ASTM A179 AL1060 są dostępne w następujących typowych zakresach (niestandardowe rozmiary dostępne na życzenie):
| Parametr |
Typowy zakres / Standard |
Tolerancja |
| Średnica zewnętrzna rury bazowej |
19,0–51,0 mm (3/8"–2") |
± 0,003" (0,076 mm) |
| Grubość ścianki rury bazowej |
1,65–3,0 mm |
Zgodnie z ASTM A179 |
| Wysokość żeberka |
10,0–16,0 mm (0,394"–0,630") |
± 0,015" na gotowej średnicy zewnętrznej |
| Grubość żeberka |
0,3–0,5 mm (0,012"–0,020") |
± 0,001" (przed formowaniem) |
| Żeberka na cal (FPI) |
8–12 (zazwyczaj 10 FPI) |
± 5% na długości 12 cali |
| Długość rury |
Do 18 500 mm (60,8 stopy) |
<24 ft: ±0.125";>24 stopy: ±0,25" |
| Wolne końce |
Zgodnie ze specyfikacją |
± 1/4" (6,35 mm) |
| Średnica zewnętrzna żeberka |
Zgodnie ze specyfikacją |
+0 / –0,015" |
Zalety wydajnościowe rur żeberkowanych nawijanych typu L A179 AL1060
- Doskonała wymiana ciepła: Znacznie zwiększa zewnętrzną powierzchnię, poprawiając ogólną wydajność wymiennika ciepła w zastosowaniach ograniczonych przez stronę powietrza.
- Opłacalna produkcja: Proces nawijania na stopce L pod napięciem jest prostszy i bardziej ekonomiczny niż żeberka osadzone w rowkach lub wytłaczane.
- Dobra ochrona przed korozją: Żeberka AL1060 i konstrukcja stopki L częściowo chronią stal węglową przed korozją atmosferyczną.
- Niezawodne wiązanie mechaniczne: Nawijanie pod napięciem zapewnia mocny kontakt do 150–175°C bez luzowania w normalnych warunkach.
- Doskonała przewodność cieplna: Czyste aluminiowe żeberka szybko przewodzą ciepło.
- Lekkość i łatwość instalacji: Zmniejsza ogólną wagę sprzętu w porównaniu do cięższych materiałów żeberek.
- Sprawdzona trwałość: Nadaje się do umiarkowanych temperatur i płynnych środowisk pracy.
Szczegółowe pola zastosowań rur żeberkowanych nawijanych typu L ASTM A179 AL1060
Nasze rury żeberkowane typu L A179 AL1060 są szeroko stosowane w:
- Chłodnice powietrza w przemyśle petrochemicznym i rafineryjnym: Chłodzenie płynów procesowych w kolumnach, skraplaczach i systemach górnych.
- Systemy HVAC i chłodnicze: Skraplacze chłodzone powietrzem, parowniki i chłodnice.
- Energetyka: Skraplacze pary, chłodnice wylotowe turbin i jednostki odzysku ciepła.
- Przetwórstwo chemiczne: Wymienniki ciepła gaz-powietrze i suszarnie.
- Przemysł morski i offshore: Wymienniki ciepła chłodzone wodą morską lub powietrzem (z odpowiednimi powłokami).
- Przemysł spożywczy i napojów: Urządzenia do suszenia i chłodzenia w umiarkowanych temperaturach.
- Przemysł ogólny: Kotły, piece i odzysk ciepła ze spalin, gdzie temperatury pozostają poniżej 175°C.
Nasza wiedza i zalety w dostarczaniu rur żeberkowanych nawijanych typu L A179 AL1060
Dzięki ponad 15-letniemu doświadczeniu w eksporcie rur żeberkowanych do ponad 30 krajów, nasz zespół gwarantuje:
- Ścisła kontrola jakości: Pełna identyfikowalność, testy hydrostatyczne i inspekcje stron trzecich (SGS, BV) dostępne.
- Doświadczenie w dostosowywaniu: Od gęstości żeberek po długość rury i wolne końce – dostosowujemy każde zamówienie.
- Konkurencyjne ceny i szybka dostawa: Bezpośrednie ceny fabryczne z niezawodnymi terminami realizacji 4–6 tygodni.
- Wsparcie techniczne: Bezpłatne obliczenia wymiany ciepła, rekomendacje materiałowe i rysunki CAD.
- Sprawdzony dorobek: Powtarzające się zamówienia od klientów z listy Fortune 500 z sektorów naftowego i energetycznego.
Gotowi na poprawę wydajności wymiennika ciepła dzięki najwyższej jakości rurze ze stali węglowej ASTM A179 z aluminiowymi żeberkami nawijanymi typu L AL1060? Skontaktuj się ze mną bezpośrednio, aby uzyskać szczegółową wycenę, próbki lub konsultację techniczną. Wspólnie zbudujmy wydajne i niezawodne rozwiązania!
