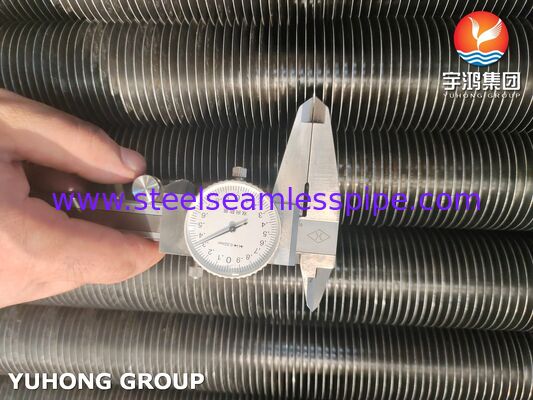

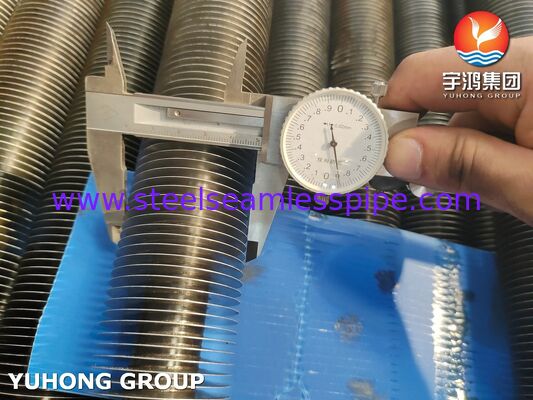

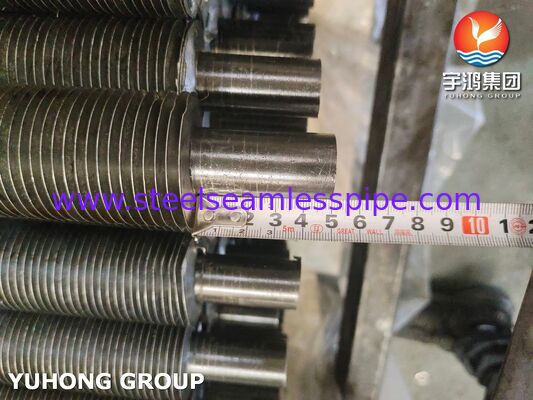

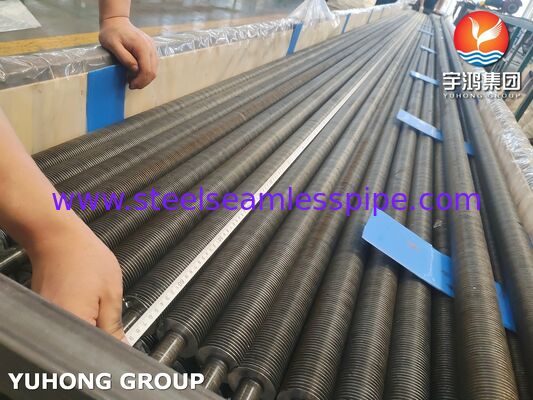

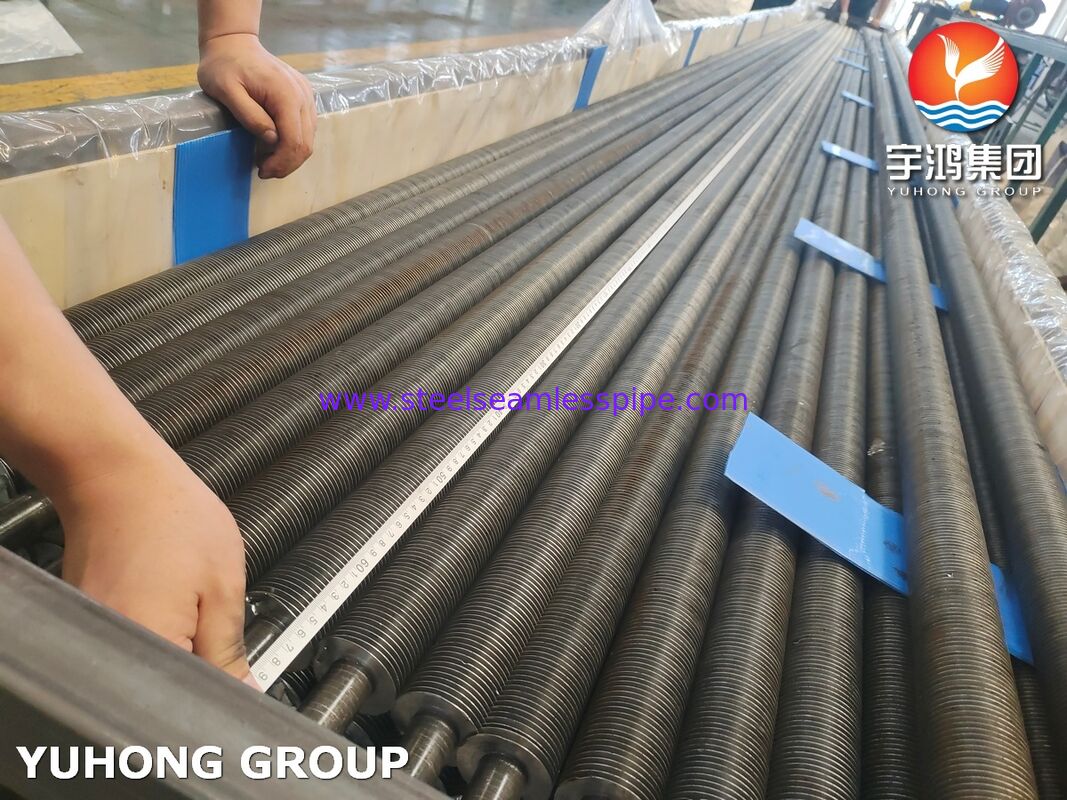

Wysokowydajne osadzone rurki żebrowane typu G zapewniające efektywne przenoszenie ciepła
Nasze osadzone rury żebrowane typu G (znane również jako rury żebrowane G-Fin lub rowkowane) zapewniają doskonałą wydajność wymiany ciepła w wymagających zastosowaniach przemysłowych. Rury te posiadają bezszwową rurę bazową ze stali niskowęglowej ASTM A179 z aluminiowymi żebrami osadzonymi mechanicznie w precyzyjnie obrobionym spiralnym rowku na powierzchni rury.
To wytrzymałe połączenie mechaniczne zapewnia doskonały kontakt termiczny, odporność na wysoką temperaturę (do około 350–400°C) i długoterminową trwałość w warunkach cykli termicznych i wibracji. Producenci i inżynierowie powszechnie wybierają te rury do chłodzonych powietrzem wymienników ciepła, skraplaczy i innych systemów odzyskiwania ciepła.
Materiał produktu: Bezszwowa rura bazowa ze stali węglowej ASTM A179 + aluminiowe lamele
Materiał rury podstawowej: Rury bez szwu ciągnione na zimno ze stali niskowęglowej ASTM A179 / ASME SA179, idealne do wymienników ciepła i skraplaczy ze względu na doskonałą odkształcalność, spawalność i przewodność cieplną.
Materiał płetwy: aluminium o wysokiej czystości (zazwyczaj stop 1060 lub 1100), wybrane ze względu na wyjątkową przewodność cieplną, lekkość i odporność na korozję w warunkach atmosferycznych.
Skład chemiczny
Rura podstawowa (stal węglowa ASTM A179)
| Element |
Skład (%) |
| Węgiel (C) |
0,06 - 0,18 |
| Mangan (Mn) |
0,27 - 0,63 |
| Fosfor (P) |
≤ 0,035 |
| Siarka (S) |
≤ 0,035 |
| Krzem (Si) |
≤ 0,25 (typowo) |
Płetwy (stop aluminium 1060 – typowe)
| Element |
Skład (%) |
| Aluminium (Al) |
≥ 99,60 |
| Miedź (Cu) |
≤ 0,05 |
| Żelazo (Fe) |
≤ 0,35 |
| Krzem (Si) |
≤ 0,25 |
| Inni (każdy) |
≤ 0,03 |
Struktura rurki żebrowanej i proces osadzania
Wbudowana konstrukcja typu G tworzy mocne, trwałe połączenie mechaniczne:
- Płetwy: Ciągła taśma aluminiowa nawinięta pod napięciem.
- Proces osadzania: W ściance rury wbijany jest spiralny rowek (o głębokości około 0,25–0,5 mm). Podstawa płetwy wkłada się w rowek, a przemieszczony metal rurowy cofa się, aby bezpiecznie zablokować płetwę. Powoduje to doskonały kontakt metal-metal przy minimalnym oporze cieplnym.
Proces ten zapewnia, że płetwy pozostają mocno przymocowane nawet w przypadku wysokich temperatur, wibracji lub rozszerzalności cieplnej, przewyższając pod względem niezawodności lamele owinięte lub typu L.
Standardowe wymiary i tolerancje
Typowe specyfikacje (dostępne rozmiary niestandardowe):
| Parametr |
Zakres |
| Rura podstawowa OD |
15,88 mm – 50,8 mm (zwykle 19–38,1 mm) |
| Grubość ścianki rury podstawowej |
1,0 – 3,0 mm (min. ~2,11 mm / 14 BWG dla wielu zastosowań) |
| Wysokość płetwy |
6,35 – 25,4 mm (zwykle 9,5–16 mm) |
| Grubość płetwy |
~0,3 – 0,5 mm (zwykle 0,4 mm) |
| Skok płetw (FPI) |
5 – 13 żeberek na cal (zwykle 8–11 FPI) |
| Fin Tube OD (nad płetwami) |
Do ~57–70 mm w zależności od wzrostu |
| Długość rury |
Do 18 500 mm (przycięcie na wymiar) |
Tolerancje (typowe standardy branżowe):
- Fin OD: +0 / -0,38 mm (lub zgodnie z opisem)
- Długość: ±3 mm lub zgodnie ze specyfikacją klienta (np. ±3,2 mm dla <7,3 m)
Zalety wydajności
- Doskonałe przenoszenie ciepła: Ścisłe połączenie mechaniczne minimalizuje opór stykowy, zapewniając doskonałą wydajność.
- Odporność na wysoką temperaturę: Nadaje się do pracy ciągłej w temperaturze do 350–400°C.
- Trwałe wiązanie: płetwy są odporne na poluzowanie pod wpływem cykli termicznych, wibracji lub przepływu powietrza o dużej prędkości.
- Odporność na korozję: Aluminiowe lamele dobrze sprawdzają się w środowiskach atmosferycznych i lekko korozyjnych.
- Kompaktowa konstrukcja: zwiększona powierzchnia umożliwia stosowanie mniejszych i bardziej wydajnych wymienników ciepła.
- Wytrzymałość mechaniczna: Wbudowana konstrukcja skutecznie radzi sobie z ciśnieniem i naprężeniami mechanicznymi.
Szczegółowe pola aplikacji
Wbudowane rurki żebrowane typu G wyróżniają się:
- Petrochemia i rafinacja: wymienniki ciepła chłodzone powietrzem (chłodnice z wentylatorem żebrowym), skraplacze i odzysk ciepła odpadowego.
- Wytwarzanie energii: skraplacze pary, ekonomizery i chłodzenie spalin turbin.
- Ropa i gaz: Chłodnice procesowe i systemy sprężania gazu.
- Metalurgia i przemysł stalowy: Wysokotemperaturowe jednostki chłodzenia gazu i odzyskiwania ciepła.
- Przetwarzanie chemiczne: Reaktory i skraplacze kolumn destylacyjnych.
- HVAC i chłodnictwo: wielkogabarytowe skraplacze i parowniki chłodzone powietrzem.
Rury te sprawdziły się w projektach dla głównych klientów z firm Sinopec, PetroChina i światowych sektorów energetycznych/hutniczych.
Dlaczego warto wybrać nasze osadzone rurki żebrowane typu G?
Nasze zalety to:
- Zaawansowane linie produkcyjne CNC do rowkowania i osadzania zapewniają precyzyjną, powtarzalną jakość.
- Ścisła identyfikowalność materiałów dzięki pełnym certyfikatom testów walcowni (EN10204 3.1/3.2).
- Niestandardowe wsparcie inżynieryjne dotyczące określonych wymiarów, materiałów i wymagań wydajnościowych.
- Dokładna kontrola jakości: kontrola wymiarów, badania hydrostatyczne, twardość i kontrola wzrokowa.
- Duże doświadczenie w eksporcie dzięki opakowaniom zoptymalizowanym pod kątem transportu morskiego na rynki całego świata.
Nasze rury spełniają lub przewyższają normy ASTM, ASME i międzynarodowe, zapewniając długą żywotność i optymalną wydajność w systemach wymiany ciepła.
Skontaktuj się z nami już dziś, aby uzyskać szczegółowe oferty, rysunki techniczne lub specyfikacje niestandardowe. Pomożemy Ci wybrać odpowiednie rozwiązanie z rurą żebrowaną typu G, zapewniające maksymalną wydajność i niezawodność.
