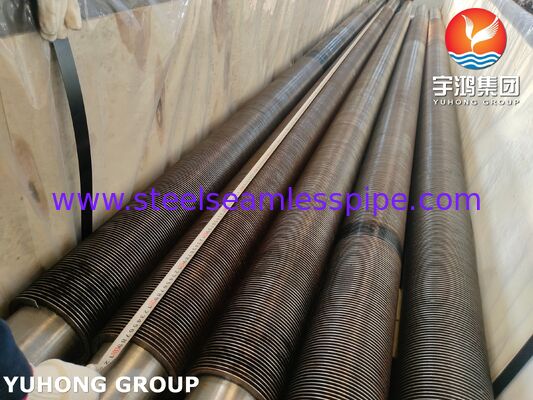

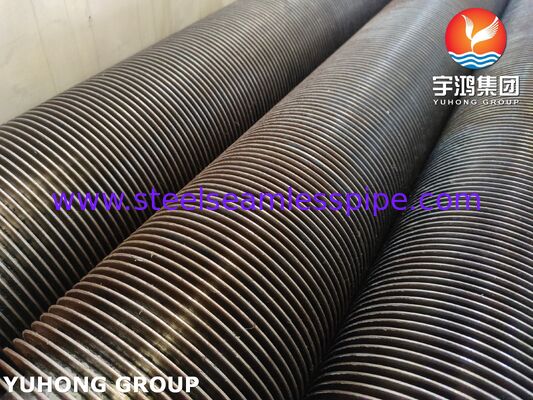

Wysoko częstotliwościowe spawane rury z płetwami TP321H z płetwami ze stali węglowej
Wprowadzenie produktu
High Frequency Welded (HF) Finned Tubes are high-efficiency heat transfer components manufactured by continuously winding and simultaneously welding a fin strip onto a base tube using high-frequency resistance weldingProces ten tworzy silne połączenie metalurgiczne bez materiału wypełniającego, zapewniając doskonałą wydajność transferu ciepła, wysoką wytrzymałość mechaniczną,i niezawodność w warunkach wysokiej temperatury i wysokiego ciśnienia.
Our TP321H Base Tube + Carbon Steel Fins HF welded finned tubes combine the superior high-temperature corrosion resistance and creep strength of TP321H stainless steel with the cost-effective thermal conductivity of carbon steel finsSą idealne do wymagających środowisk przemysłowych.
Materiał produktu
Materiał rury bazowej: ASTM A213 / A312 TP321H (stabilizowana tytanem austenitowa stal nierdzewna o wysokiej zawartości węgla) Materiał płetwy: stal węglowa (zwykle Q235, S235JR,lub równoważny) Proces spawania: Spawanie o wysokiej częstotliwości (HFRW)
Skład chemiczny
Rurka bazowa TP321H
| Elementy |
Skład (%) |
| Węgiel (C) |
0.04 0.10 |
| Mangan (Mn) |
2.00 maksymalnie |
| Fosfor (P) |
0.045 maksymalnie |
| Siarka (S) |
0.030 maks. |
| Silikon (Si) |
1.00 maksymalnie |
| Chrom (Cr) |
17.0 ¢ 20.0 |
| Włókiennicze |
9.0 ¢ 12.0 |
| Tytanium (Ti) |
4 × (C + N) min ± 0,70 max |
| Żelazo (Fe) |
Równowaga |
Płetwy
| Elementy |
Typowy skład (%) |
| Węgiel (C) |
0.12 ¢ 0.20 |
| Mangan (Mn) |
0.30 ¢ 0.70 |
| Fosfor (P) |
0.045 maksymalnie |
| Siarka (S) |
0.045 maksymalnie |
| Silikon (Si) |
0.30 max. |
| Żelazo (Fe) |
Równowaga |
Struktura produktu i proces produkcji
Rurka z płetwami składa się z trzech głównych części:
- Rurka bazowa (TP321H) Zapewnia wytrzymałość w wysokich temperaturach, odporność na utlenianie i odporność na korozję.
- Płetwy (celsy węglowe) Zwiększyć znacząco powierzchnię powierzchni zewnętrznej w celu zwiększenia konwekcji ciepła.
- Słód ️ Utworzony przez spawanie o wysokiej częstotliwości, tworząc ciągłe spiralne połączenie metalurgiczne.
Proces wytwarzania: paska płetwy ze stali węglowej jest spinowana w kółko wokół obracającej się rury bazowej TP321H, podczas gdy prąd wysokiej częstotliwości koncentruje ciepło w punkcie kontaktu.Ciśnienie kłamstwa tworzy silne połączenie z minimalną strefą cieplną, co daje wysoką integralność spawania i doskonałą wydajność termiczną.
Wymiary i tolerancje
Typowe zakresy (dostępne wielkości na zamówienie):

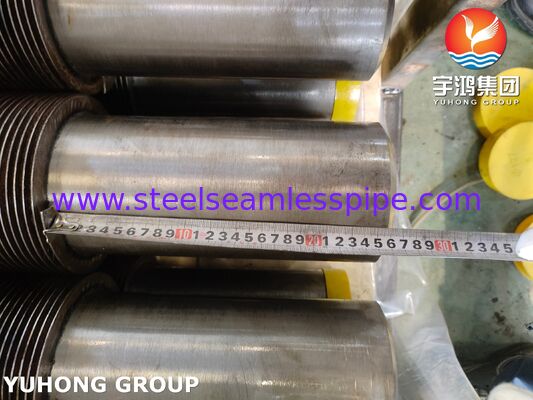

- OD rury podłożowej: 25 mm 219 mm
- Wysokość płetwy: 10 mm ∼ 25 mm

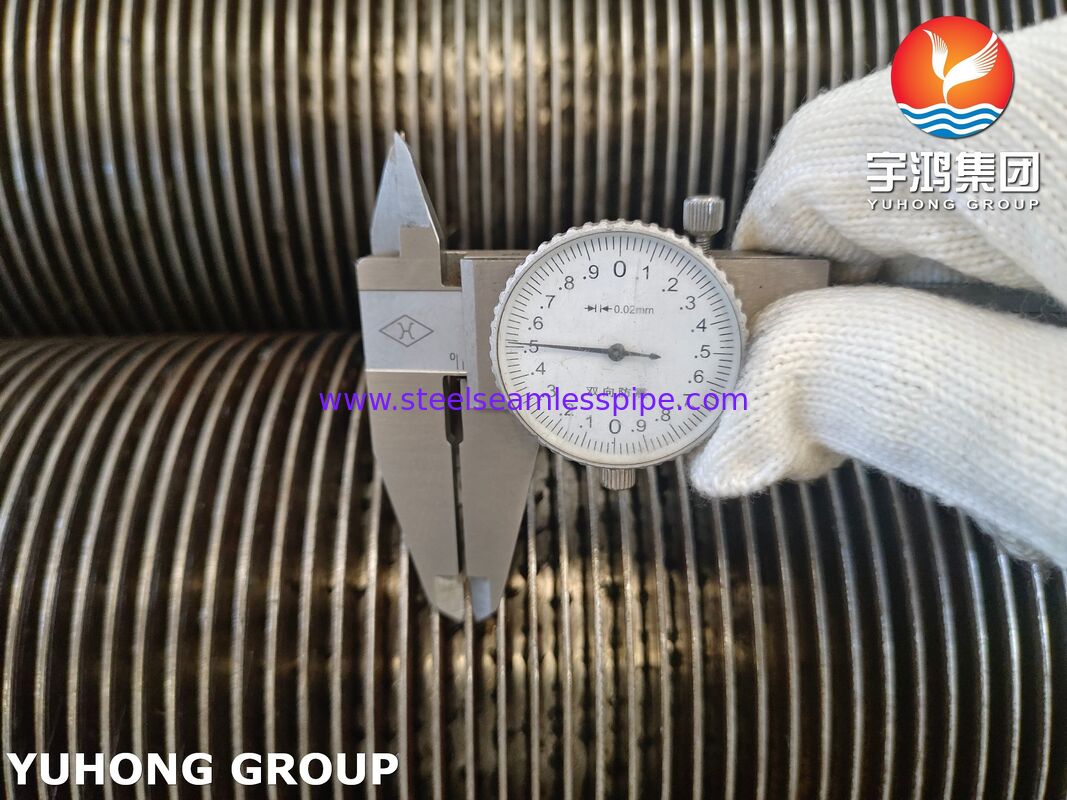

- Gęstość płetwy: 0,8 mm ∼ 2,0 mm
- Gęstość płetwy (FIN Pitch): 8 ¢ 20 płetw na cal (FPI)
- Długość rury: do 24 metrów
Tolerancje wymiarowe (referencyjne normy ASME / przemysłowe):
| Parametry |
Zakres tolerancji |
| OD rury bazowej |
± 0,75% lub ± 0,5 mm |
| Gęstość ściany |
± 10% lub ± 0,2 mm |
| Wysokość płetwy |
± 0,75 mm |
| Płetwo płetwy |
± 1 płetwę na metr |
| Prawość |
≤ 2 mm na metr |
| Długość |
± 5 mm (wycięte na długość) |
Zalety wydajności
- Doskonała odporność na wysokie temperatury: TP321H podłoża cewki oferuje wyższą wytrzymałość na wkręcanie i rozbicie naprężenia do 800 °C +.
- Silne połączenie metalurgiczne: spawanie HF zapewnia niemal 100% efektywność połączenia bez luk, zapewniając długą żywotność.
- Wysoka wydajność transferu ciepła: zwiększona powierzchnia (do 8 ̇12 razy goła rurka) i zoptymalizowana geometria płetwy sprzyjają przepływowi turbulentnemu.
- Odporność na korozję i utlenianie: stabilizacja TP321H z titanem zapobiega opadaniu węglowodorów i korozji międzyziarnistej.
- Efektywność kosztowa: płetwy ze stali węglowej zmniejszają ogólne koszty materiału przy zachowaniu wydajności.
- Wytrzymałość mechaniczna: Wytrzymuje cykle termiczne, wibracje i środowiska o wysokim ciśnieniu.
Szczegółowe obszary zastosowania
Wykorzystuje się je do:
- Produkcja energii: kotły, ekonomizatory, supergrzejniki, HRSG (generatory pary odzyskującej ciepło)
- Petrochemikalia i rafinacja: Ogrzewacze palone, jednostki odzysku ciepła odpadowego, chłodnie powietrza
- Przetwarzanie chemiczne: Wymienniki ciepła o wysokiej temperaturze
- Stal i hutnictwo: Piece do podgrzewania i kotły ciepła odpadowego
- Cement i spalanie: systemy odzyskiwania ciepła z gazów spalinowych pieców
- Wydobycie i przetwarzanie odpadów
Nasze zalety i doświadczenie
Z ponad 15-letnim doświadczeniem w produkcji i eksporcie wysokiej częstotliwości spawanych rur,Specjalizujemy się w kombinacjach podstawy ze stali nierdzewnej + płetwy ze stali węglowej dla krytycznych zastosowań o wysokiej temperaturze.
Nasze zalety obejmują:
- Zaawansowane automatyczne linie produkcyjne spawania HF ze ścisłą kontrolą procesu.
- Pełna identyfikowalność materiału i inspekcja ze strony strony trzeciej (SGS, BV, TUV).
- Wsparcie projektowania na zamówienie oparte na specyficznych warunkach pracy (temperatura, ciśnienie, medium).
- Konkurencyjne ceny w połączeniu z najwyższymi europejskimi i amerykańskimi standardami jakości.
- Szybka dostawa i niezawodna globalna logistyka.
Z powodzeniem dostarczyliśmy tysiące ton rur TP321H/CS do elektrowni i projektów petrochemicznych w Azji Południowo-Wschodniej, na Bliskim Wschodzie i w Europie.uzyskiwanie stałych kolejnych zamówień od zadowolonych klientów.
Skontaktuj się z nami już dziś, aby uzyskać szczegółowe oferty techniczne, rysunki i próbki.
