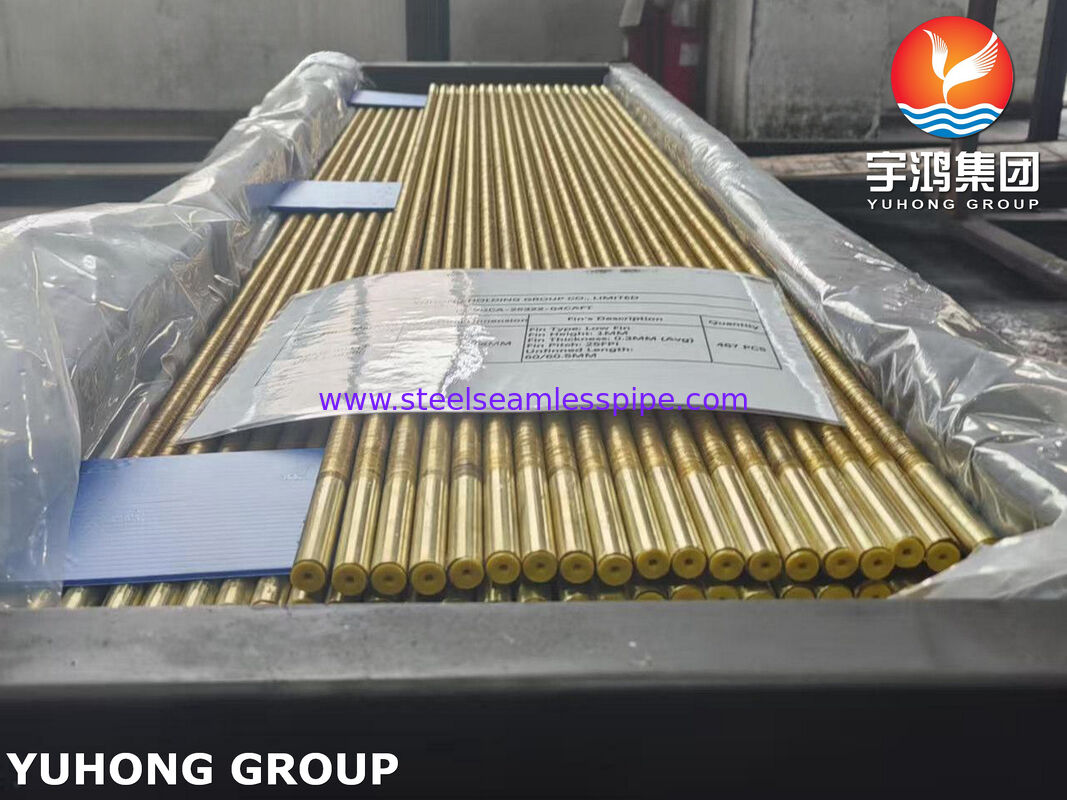

ASME SB111 C68700 Rury niskożebrowane do wymienników płaszczowo-rurowych
Przegląd produktu
Rury o niskim żebrowaniu ASME SB111 C68700 to najwyższej jakości rury do wymiany ciepła o zwiększonej powierzchni, produkowane z bezszwowych rurek z mosiądzu aluminiowego (UNS C68700) i zaprojektowane specjalnie dla wysokowydajnych wymienników płaszczowo-rurowych. Geometria z niskimi żebrami jest mechanicznie formowana ze ścianki rury podstawowej, tworząc integralną strukturę żeber, która znacznie zwiększa zewnętrzną powierzchnię wymiany ciepła, zachowując jednocześnie doskonałą przewodność cieplną i integralność mechaniczną.
Mosiądz aluminiowy C68700 jest powszechnie uznawany za wyjątkową odporność na korozję w wodzie morskiej, erozję, uderzenia uderzeniowe i osady biologiczne, co czyni go jednym z najczęściej stosowanych materiałów do skraplaczy, chłodnic morskich, zakładów odsalania, elektrowni i petrochemicznych wymienników ciepła.
Połączenie metalurgii aluminium i mosiądzu oraz ulepszeń o niskiej zawartości żeber umożliwia projektantom osiągnięcie wyższej wydajności cieplnej, mniejszych rozmiarów wymiennika i niższych kosztów eksploatacji w porównaniu z konwencjonalnymi rurami gładkimi.
Kluczowe funkcje
- Wykonane z bezszwowej rurki aluminiowej mosiężnej ASME SB111 UNS C68700
- Zintegrowana konstrukcja z niskimi żebrami, bez spawania i klejenia
- Zwiększona zewnętrzna powierzchnia wymiany ciepła
- Doskonała odporność na korozję w wodzie morskiej i słonawej
- Wysoka odporność na erozję i korozję oraz uderzenia
- Poprawiona wydajność wymiennika ciepła
- Zmniejszony rozmiar skorupy i ślad sprzętu
- Nadaje się do skraplaczy, parowników i chłodnic cieczy
- Długa żywotność w środowisku morskim i przemysłowym
- Dostępna niestandardowa geometria lameli spełniająca wymagania projektu termicznego
Typowe zastosowania
Wytwarzanie energii
- Skraplacze powierzchniowe pary
- Podgrzewacze wody zasilającej
- Pomocnicze systemy chłodzenia
Przemysł morski
- Chłodnice na wodę morską
- Centralne systemy chłodzenia
- Chłodnice wodne płaszcza silnika
- Wymienniki ciepła platform morskich
Instalacje odsalania
- Wyparki wielostopniowe typu flash
- Grzejniki solankowe
- Kondensatory
Petrochemia i rafinacja
- Chłodnice procesowe
- Kondensatory węglowodorów
- Systemy odzysku ciepła
HVAC i chłodnictwo
- Skraplacze chłodzone wodą
- Chillery
- Jednostki odzysku ciepła
Proces produkcyjny
Niskie żebra powstają w wyniku precyzyjnego procesu obróbki na zimno, który wypiera materiał ze ścianki rury, tworząc ciągłe, spiralne żebra. Ponieważ żebra są integralną częścią rury, nie ma metalurgicznej nieciągłości pomiędzy żebrem a materiałem podstawowym.
Ta metoda produkcji zapewnia:
- Maksymalna wydajność wymiany ciepła
- Doskonała przewodność cieplna od lameli do rury
- Doskonała wytrzymałość mechaniczna
- Odporność na uszkodzenia wywołane wibracjami
- Długoterminowa niezawodność działania
Standardowy zakres rozmiarów
| Parametr |
Zakres standardowy |
| Średnica zewnętrzna rury podstawowej |
15,88 mm – 31,75 mm |
| Grubość ścianki rury |
0,70 mm – 3,00 mm |
| Długość rury |
Do 18 000 mm |
| Wysokość płetwy |
0,8 mm – 2,5 mm |
| Fin Pitch |
8 – 26 żeberek na cal (FPI) |
| Grubość płetwy |
0,25 mm – 0,50 mm |
| Długość żebrowana |
Zgodnie z wymaganiami klienta |
| Długość gołego końca |
50 mm – 300 mm |
| Współczynnik wzmocnienia powierzchni |
2 – 4 razy zwykła tuba |
Niestandardowe wymiary i konfiguracje żeber mogą być produkowane zgodnie ze specyfikacjami projektu i obliczeniami projektu termicznego.
Skład chemiczny ASME SB111 C68700 (mosiądz aluminiowy)
| Element |
Skład (%) |
| Miedź (Cu) |
76,0 – 79,0 |
| Cynk (Zn) |
Balansować |
| Aluminium (Al) |
1,8 – 2,5 |
| Arsen (jako) |
0,02 – 0,06 |
| Żelazo (Fe) |
0,06 Maks |
| Mangan (Mn) |
0,01 Maks |
| Nikiel (Ni) |
0,50 Maks |
| Ołów (Pb) |
0,07 Maks |
Kontrolowany dodatek aluminium tworzy warstwę ochronną na powierzchni, która znacznie zwiększa odporność na korozję i erozję powodowaną przez wodę morską.
Właściwości mechaniczne
Typowe właściwości mechaniczne (stan wyżarzany)
| Nieruchomość |
Wartość |
| Wytrzymałość na rozciąganie |
≥ 360 MPa |
| Granica plastyczności (0,5% wydłużenia pod obciążeniem) |
≥ 125 MPa |
| Wydłużenie |
≥ 30% |
| Twardość |
Typowe 70–100 HRB |
| Przewodność cieplna |
Około 115–125 W/m·K |
| Gęstość |
Około 8,33 g/cm3 |
Wartości mogą się różnić w zależności od wymiarów rury, warunków produkcji i specyfikacji klienta.
Inspekcja i testowanie
Weryfikacja surowca
- Przegląd certyfikatu materiałowego
- Możliwość śledzenia liczby cieplnej
- Pozytywna identyfikacja materiału (PMI) na żądanie

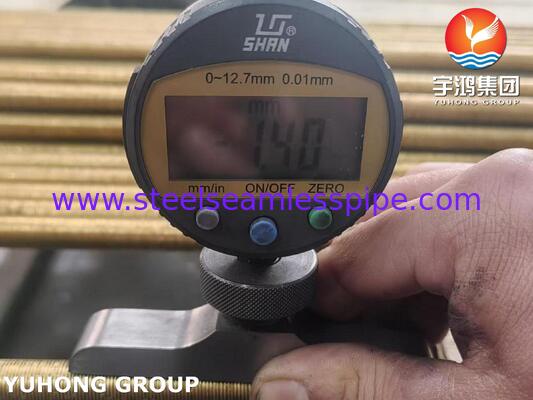

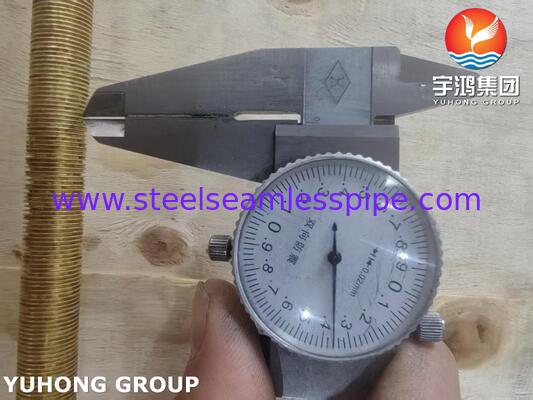

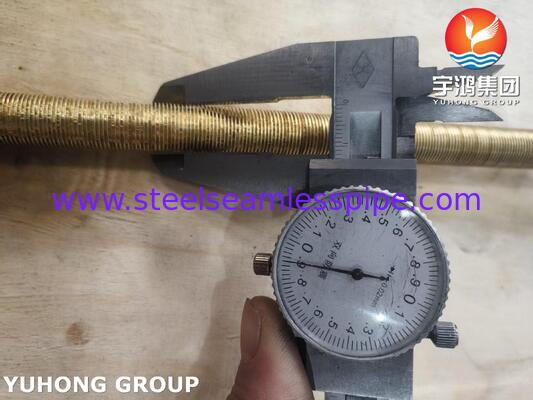

Kontrola wymiarowa
- Pomiar średnicy zewnętrznej
- Weryfikacja grubości ścianki
- Kontrola wysokości płetwy
- Pomiar nachylenia płetwy
- Weryfikacja grubości płetwy
- Kontrola wymiarów na gołym końcu
- Kontrola prostości i długości
Testy mechaniczne
- Próba rozciągania
- Próba spłaszczania
- Próba płomienia
- Próba rozszerzenia
- Badanie twardości
Badania nieniszczące (NDT)
- Testowanie prądem wirowym (ECT)
- Próba ciśnienia hydrostatycznego
- Testowanie szczelności powietrza pod wodą
- Badania ultradźwiękowe (UT), jeśli określono
Badanie powierzchni
- Kontrola wzrokowa
- Ocena wad powierzchni
- Weryfikacja profilu Fin
- Kontrola czystości
Dostarczona dokumentacja
- EN 10204 3.1 Certyfikat badania materiału
- Raporty z kontroli wymiarowej
- Raporty z testów mechanicznych
- Raporty NDT
- Dokumentacja kontroli stron trzecich (TÜV, SGS, BV, DNV, Lloyd's Register) dostępna na żądanie
Zalety rur niskożebrowanych C68700
Profil z niskim żebrem zwiększa powierzchnię zewnętrzną, co skutkuje znacznie lepszą sprawnością cieplną w porównaniu do zwykłych rur.
Mosiądz aluminiowy zapewnia doskonałą ochronę przed korozją powodowaną przez wodę morską, dzięki czemu idealnie nadaje się do zastosowań morskich i odsalania.
Ulepszone współczynniki przenikania ciepła umożliwiają bardziej zwartą konstrukcję wymienników i mniejsze zużycie materiałów.
Doskonała odporność na erozję-korozję i biofouling przyczynia się do obniżenia kosztów konserwacji i wydłużenia żywotności.
Łączy w sobie wysoką wydajność termiczną z trwałością, zmniejszając całkowite koszty cyklu życia.
Obowiązujące standardy
Produkcja i kontrola mogą być wykonywane zgodnie z:
- ASMESB111
- ASTM B111
- Standardy TEMA
- Kod ASME dotyczący kotła i zbiornika ciśnieniowego
- EN 10204
- Specyfikacje projektu klienta
Dlaczego warto wybrać rury niskożebrowane ASME SB111 C68700?
Rury o niskim żebrowaniu z mosiądzu aluminiowego ASME SB111 C68700 zapewniają idealne połączenie wydajności wymiany ciepła, odporności na korozję w wodzie morskiej, niezawodności mechanicznej i długoterminowej trwałości. Ich ulepszona konstrukcja powierzchni umożliwia wyższą wydajność cieplną przy jednoczesnym zachowaniu sprawdzonej odporności na korozję mosiądzu aluminiowego, co czyni je preferowanym wyborem dla płaszczowo-rurowych wymienników ciepła pracujących w środowiskach morskich, energetyce, odsalaniu, HVAC i petrochemicznym.
