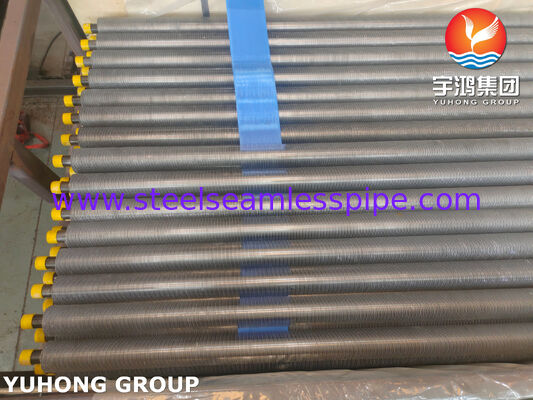

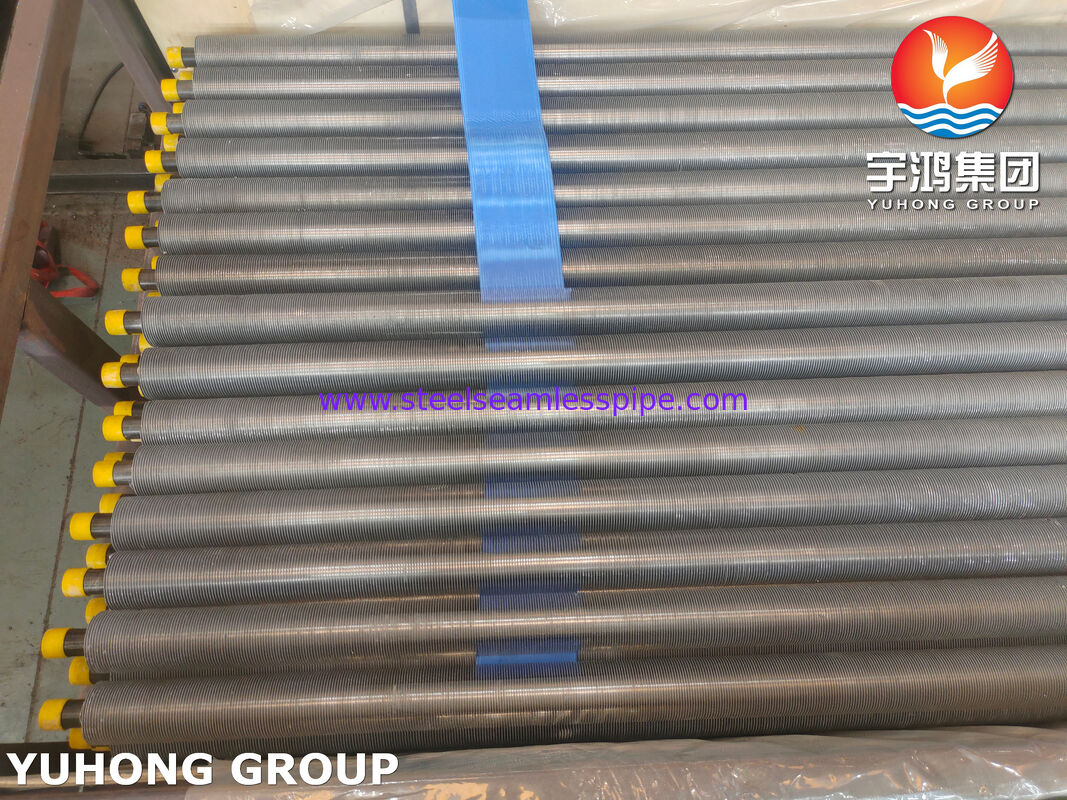

Wytłaczana rura żebrowana ASTM A179
Przegląd produktu
Wytłaczane rury żebrowane ASTM A179 to wysokowydajne komponenty do przenoszenia ciepła produkowane z bezszwowych rur ze stali niskowęglowej ASTM A179 z wytłaczaną aluminiową tuleją żeberkową mechanicznie połączoną z rurą podstawową. Proces wytłaczania tworzy solidną, ciągłą strukturę żeber, która zapewnia doskonałą przewodność cieplną, doskonałą wytrzymałość mechaniczną i długoterminową odporność na korozję.
W porównaniu z konwencjonalnymi rurami użebrowanymi, wytłaczane rury z żebrami zapewniają lepszy kontakt żeberek z rurami, lepszą wydajność wymiany ciepła i wyjątkową trwałość w wymagających środowiskach przemysłowych. Te rury żebrowane są szeroko stosowane w chłodzonych powietrzem wymiennikach ciepła, chłodnicach wentylatorowych, ekonomizerach, jednostkach odzyskiwania ciepła odpadowego, zakładach wytwarzania energii, zakładach petrochemicznych, systemach HVAC i urządzeniach do chłodzenia procesowego.
Kluczowe funkcje
- Wyprodukowane z rur bezszwowych ciągnionych na zimno ze stali niskowęglowej ASTM A179.
- W pełni wytłaczana konstrukcja żeberek zapewniająca maksymalne połączenie płetwy z rurą.
- Doskonała wydajność cieplna i wydajność wymiany ciepła.
- Wysoka odporność na uszkodzenia mechaniczne podczas transportu i eksploatacji.
- Doskonała ochrona przed korozją atmosferyczną dzięki całkowitemu pokryciu aluminium.
- Nadaje się do zastosowań w średnio- i niskotemperaturowej wymianie ciepła.
- Długa żywotność przy zmniejszonych wymaganiach konserwacyjnych.
- Doskonała odporność na wibracje w wymiennikach ciepła chłodzonych powietrzem.
- Kompatybilny z różnymi geometriami płetw i niestandardowymi wymiarami.
Proces produkcyjny
Wytłaczaną rurę żebrowaną wytwarza się poprzez założenie aluminiowej tulei na rurę bazową ASTM A179. Specjalne rolki wytłaczające następnie odkształcają plastycznie zewnętrzną warstwę aluminium, tworząc lamele, jednocześnie tworząc ścisłe połączenie mechaniczne ze stalową rurą znajdującą się pod spodem.
Proces ten tworzy:
- Ciągły kontakt żebra z rurą.
- Minimalny opór cieplny.
- Mocne mocowanie mechaniczne.
- Zwiększona ochrona antykorozyjna rury podstawowej.
Powstała struktura żebra staje się integralną częścią zespołu rurowego, zapewniając doskonałą niezawodność w długotrwałych warunkach pracy.
Wymiary standardowe
Poniższe wymiary przedstawiają typowe możliwości produkcyjne. Rozmiary niestandardowe są dostępne na życzenie.
| Parametr |
Zakres standardowy |
| Rura podstawowa OD |
15,88 mm – 50,8 mm |
| Grubość ścianki rury podstawowej |
1,2 mm – 5,0 mm |
| Długość rury |
Do 18 000 mm |

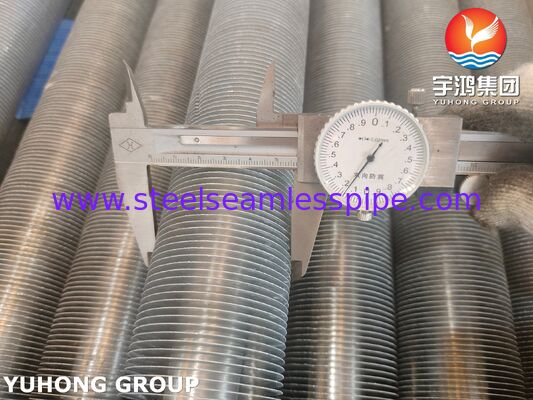

| Średnica zewnętrzna płetwy |
30 mm – 80 mm |
| Wysokość płetwy |
7 mm – 16 mm |
| Grubość płetwy |
0,3 mm – 0,5 mm |
| Gęstość płetw |
8 – 16 FPI |
| Fin Pitch |
1,6 mm – 3,2 mm |
| Materiał płetw |
Aluminium 1060 / 1070 / 1100 |
ASTM A179 Skład chemiczny
Specyfikacja ASTM A179 obejmuje bezszwowe rury ze stali niskowęglowej ciągnione na zimno przeznaczone do zastosowań w wymiennikach ciepła i skraplaczach.
| Element |
Skład (%) |
| Węgiel (C) |
≤ 0,18 |
| Mangan (Mn) |
0,27 – 0,63 |
| Fosfor (P) |
≤ 0,035 |
| Siarka (S) |
≤ 0,035 |
Niska zawartość węgla zapewnia doskonałą spawalność, ciągliwość i przewodność cieplną.
Właściwości mechaniczne ASTM A179
| Nieruchomość |
Wartość |
| Wytrzymałość na rozciąganie |
≥ 325 MPa |
| Siła plonu |
≥ 180 MPa |
| Wydłużenie |
≥ 35% |
| Twardość |
Typowo ≤ 72 HRB |
Właściwości te zapewniają doskonałe właściwości formowania i niezawodne działanie w warunkach cykli termicznych.
Zalety przenoszenia ciepła
Wytłaczana konstrukcja żeberek znacznie zwiększa zewnętrzną powierzchnię wymiany ciepła w porównaniu z gołymi rurami.
Korzyści obejmują:
- Wyższy całkowity współczynnik przenikania ciepła.
- Zmniejszony ślad wymiennika.
- Niższy opór przepływu powietrza.
- Poprawiona efektywność energetyczna.
- Obniżone koszty operacyjne.
- Zwiększona wydajność cieplna w zastosowaniach związanych z przenoszeniem ciepła po stronie powietrza.
W pełni połączona struktura żeberek minimalizuje opór stykowy, umożliwiając efektywne przenoszenie ciepła ze ścianki rury do otaczającego powietrza.
Kontrola jakości i testowanie
Każda wytłaczana rura żebrowana ASTM A179 może zostać poddana kompleksowym procedurom kontroli w celu zapewnienia zgodności ze specyfikacjami projektu i normami międzynarodowymi.
Kontrola surowców
- Weryfikacja certyfikatu materiałowego.
- Analiza składu chemicznego.
- Weryfikacja wymiarowa.
- Badanie stanu powierzchni.
Testowanie rury podstawowej
- Testowanie prądów wirowych.
- Badania ultradźwiękowe (UT).
- Próba ciśnienia hydrostatycznego.
- Próba spłaszczania.
- Próba płomienia.
- Badanie twardości.
Kontrola rur żebrowanych

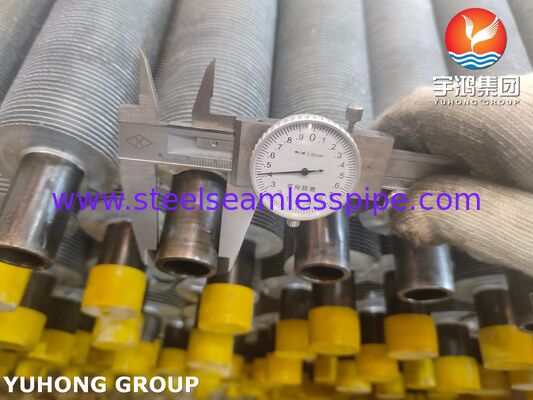

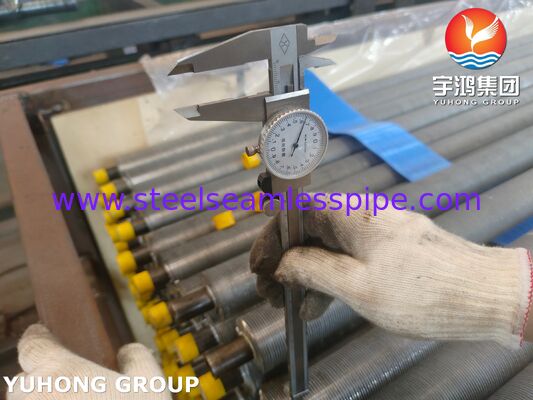

- Pomiar wysokości płetwy.
- Weryfikacja nachylenia płetwy.
- Kontrola średnicy zewnętrznej.
- Kontrola integralności połączenia.
- Badanie jednolitości kołnierza płetwy.
- Weryfikacja prostości.
- Wizualna kontrola powierzchni.
Opcjonalna kontrola strony trzeciej
- SGS
- BV
- TÜV
- Intertek
- Rejestr Lloyda
Raporty z inspekcji mogą być dostarczone zgodnie z wymaganiami klienta.
Typowe zastosowania
Wymienniki ciepła chłodzone powietrzem
Szeroko stosowany w rafineriach, zakładach petrochemicznych i zakładach przetwórstwa gazu, gdzie powietrze służy jako medium chłodzące.
Wytwarzanie energii
Stosowany w skraplaczach, pomocniczych układach chłodzenia i jednostkach odzysku ciepła odpadowego.
Przemysł petrochemiczny
Nadaje się do chłodzenia procesowego, kondensacji węglowodorów i systemów odzyskiwania ciepła.
HVAC i chłodnictwo
Szeroko stosowany w agregatach chłodniczych, skraplaczach, parownikach i przemysłowych systemach wentylacyjnych.
Przemysłowy odzysk ciepła
Zwiększa efektywność energetyczną poprzez odzyskiwanie ciepła ze gazów spalinowych i strumieni procesowych.
Dostępne warunki dostawy
- Goła rura + wytłaczany zespół płetwy
- Rury przycięte na wymiar
- Rozszerzone końce arkusza rury
- Gładkie końcówki do spawania
- Ocynkowane kapturki ochronne
- Eksportuj opakowanie nadające się do żeglugi
- Indywidualne specyfikacje projektu
