Rura żebrowana typu L (rura stalowa ASME SA179 z żebrem aluminiowym AL1060)
Przegląd produktu
Rura użebrowana typu L to ekonomiczne i wydajne termicznie rozwiązanie do wymiany ciepła opracowane dla nisko- i średniotemperaturowych chłodzonych powietrzem wymienników ciepła, skraplaczy, chłodnic oleju i przemysłowych systemów chłodzenia. Ta rura żebrowana, wykonana z bezszwowej rury ze stali węglowej ASME SA179 i listwy żebrowej z aluminium AL1060 o wysokiej czystości, zapewnia znaczny wzrost zewnętrznej powierzchni wymiany ciepła przy jednoczesnym zachowaniu doskonałej niezawodności mechanicznej.
Żebro jest mechanicznie uformowane w profil „L” i owinięte spiralnie wokół powierzchni rury pod kontrolowanym naprężeniem. Stopa płetwy ściśle owija się wokół rury, tworząc ciągły kontakt metal-metal, który sprzyja efektywnemu przenoszeniu ciepła. Dodatkowo zachodząca na siebie stopa żebra częściowo chroni powierzchnię rury przed działaniem czynników atmosferycznych, pomagając zmniejszyć korozję zewnętrzną w odpowiednich warunkach pracy.
Ze względu na ekonomiczną konstrukcję i sprawdzoną wydajność, uzwojona rura żebrowana typu L pozostaje jedną z najczęściej stosowanych konfiguracji rur żebrowanych w urządzeniach do wymiany ciepła chłodzonych powietrzem.
Kluczowe funkcje
- Wysoka sprawność cieplna dzięki zwiększonej powierzchni zewnętrznej.
- Doskonała przewodność cieplna dzięki aluminiowemu materiałowi lameli AL1060.
- Ekonomiczna konstrukcja do dużych projektów wymienników ciepła.
- Lekka konstrukcja zmniejsza całkowitą masę sprzętu.
- Ciągły kontakt żebra z rurą poprawia wydajność wymiany ciepła.
- Częściowa ochrona powierzchni rury przed narażeniem środowiska.
- Nadaje się do niskich i umiarkowanych temperatur pracy.
- Jednolita geometria płetwy zapewnia stałą wydajność.
- Łatwa integracja z różnymi konstrukcjami wymienników ciepła.
- Dostępne w niestandardowych wymiarach i konfiguracjach płetw.
Metoda produkcji
Rury użebrowane typu L są produkowane poprzez mechaniczne owinięcie wstępnie uformowanego paska aluminiowego wokół zewnętrznej powierzchni rury podstawowej. Podczas procesu użebrowania pasek aluminiowy jest kształtowany w profil L, a stopa płetwy jest ciasno nawinięta pod napięciem, aby uzyskać dokładny kontakt ze ścianką rury.
W przeciwieństwie do spawanych rur żebrowanych, nie jest wymagany proces łączenia w wysokiej temperaturze, co pozwala zachować oryginalne właściwości metalurgiczne zarówno rury stalowej, jak i żebra aluminiowego.
Proces produkcyjny zapewnia:
- Stały skok płetwy
- Jednolita wysokość płetwy
- Stabilne mocowanie płetwy
- Doskonała dokładność wymiarowa
- Niezawodna wydajność cieplna
- Gładka zewnętrzna powierzchnia płetwy
Typowe zastosowania
Wymienniki ciepła chłodzone powietrzem (ACHE)
Idealny do zastosowań związanych z chłodzeniem w niskich i średnich temperaturach w przemyśle przetwórczym, gdzie wymagana jest zwiększona wymiana ciepła po stronie powietrza.
Kondensatory pary
Zapewnia zwiększoną powierzchnię dla efektywnej kondensacji i odprowadzania ciepła.
Układy chłodzenia oleju
Nadaje się do chłodzenia:
- Oleje smarowe
- Oleje hydrauliczne
- Oleje kompresorowe
- Przemysłowe płyny procesowe
Urządzenia HVAC i chłodnicze
Szeroko stosowany w komercyjnych i przemysłowych systemach chłodzenia wymagających wydajnego odprowadzania ciepła.
Chłodzenie procesów przemysłowych
Zastosowano w:
- Zakłady petrochemiczne
- Zakłady przetwórstwa chemicznego
- Stacje wytwarzania energii
- Branże przetwórstwa spożywczego
- Operacje produkcyjne
Standardowe specyfikacje techniczne
| Parametr |
Typowy zasięg |
| Materiał rury podstawowej |
ASME SA179 Bezszwowa stal węglowa |
| Materiał płetw |
AL1060 Aluminium |
| Średnica zewnętrzna rury |
15,88 mm – 50,8 mm (5/8" – 2") |
| Grubość ścianki rury |
1,24 mm – 4,11 mm |
| Długość rury |
Do 18 000 mm |
| Wysokość płetwy |
7 mm – 16 mm |
| Grubość płetwy |
0,25 mm – 0,40 mm |
| Fin Pitch |
2,0 mm – 5,0 mm |
| Gęstość płetw |
5 – 13 żeberek na cal (FPI) |
| Zakres temperatury roboczej |
Do 150°C – 180°C |
| Typ płetwy |
Płetwa raniana typu L |
| Norma produkcyjna |
Specyfikacja klienta / norma branżowa |
Niestandardowa geometria żeber i wymiary rur mogą być dostarczone zgodnie z wymaganiami projektu.
Skład chemiczny rurki ASME SA179
| Element |
Skład (%) |
| Węgiel (C) |
≤ 0,18 |
| Mangan (Mn) |
0,27 – 0,63 |
| Fosfor (P) |
≤ 0,035 |
| Siarka (S) |
≤ 0,035 |
Skład stali niskowęglowej zapewnia doskonałą przewodność cieplną, odkształcalność i spawalność, dzięki czemu nadaje się do obsługi wymienników ciepła.
Właściwości mechaniczne ASME SA179
| Nieruchomość |
Wartość minimalna |
| Wytrzymałość na rozciąganie |
325 MPa |
| Siła plonu |
180 MPa |
| Wydłużenie |
35% |
| Twardość |
Zgodnie z wymogami ASME |
Właściwości te zapewniają niezawodne działanie konstrukcyjne w normalnych warunkach pracy.
Skład chemiczny żeber aluminiowych AL1060
| Element |
Skład (%) |
| Aluminium (Al) |
≥ 99,60 |
| Krzem (Si) |
≤ 0,25 |
| Żelazo (Fe) |
≤ 0,35 |
| Miedź (Cu) |
≤ 0,05 |
| Mangan (Mn) |
≤ 0,03 |
| Magnez (Mg) |
≤ 0,03 |
| Cynk (Zn) |
≤ 0,05 |
| Tytan (Ti) |
≤ 0,03 |
Wysoka czystość aluminium przyczynia się do wyjątkowej przewodności cieplnej i doskonałych właściwości formowania żeber.
Właściwości mechaniczne AL1060
| Nieruchomość |
Typowa wartość |
| Wytrzymałość na rozciąganie |
60 – 110 MPa |
| Siła plonu |
≥ 20 MPa |
| Wydłużenie |
≥ 20% |
| Przewodność cieplna |
Około 230 W/m·K |
Właściwości te umożliwiają efektywne przenoszenie ciepła przy jednoczesnym zachowaniu elastyczności podczas procesu nawijania.
Kontrola i zapewnienie jakości
Każda rura użebrowana typu L poddawana jest rygorystycznym procedurom kontroli podczas całej produkcji, aby zapewnić spójność i niezawodność produktu.
Kontrola surowców
- Weryfikacja Certyfikatu Testu Młyna
- Przegląd identyfikowalności materiałów
- Walidacja składu chemicznego
- Testy PMI dostępne na życzenie

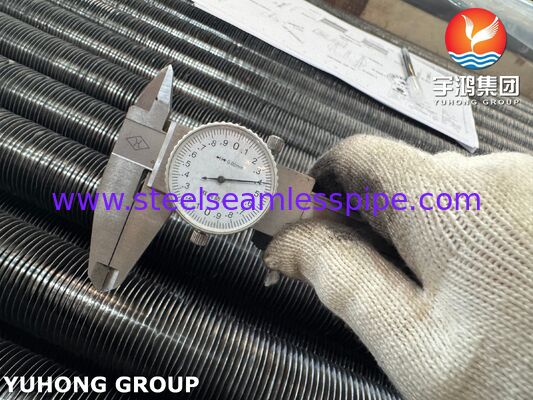

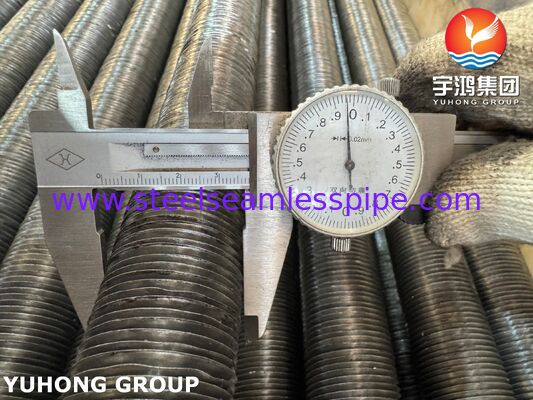

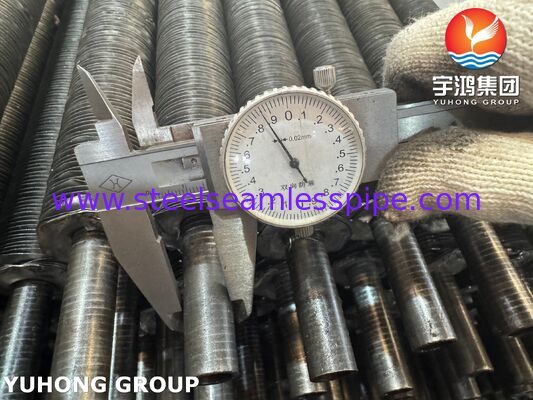

Kontrola wymiarowa
- Pomiar średnicy zewnętrznej rury
- Weryfikacja grubości ścianki
- Kontrola wysokości płetwy
- Weryfikacja nachylenia płetwy

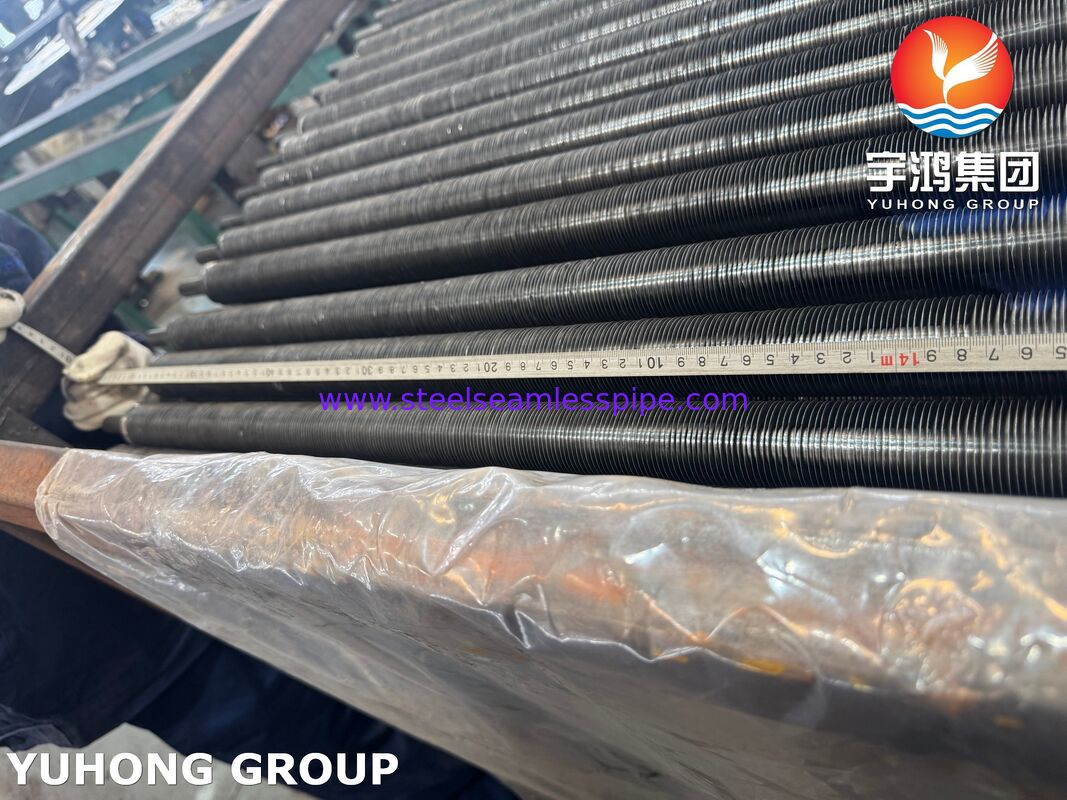

- Pomiar tolerancji długości
- Sprawdzanie prostości
Testy mechaniczne
- Próba rozciągania
- Próba spłaszczania
- Próba rozszerzenia
- Ocena integralności uzwojenia żeberkowego
Badanie nieniszczące
- Testowanie prądów wirowych
- Próba ciśnienia hydrostatycznego
- Pneumatyczne badanie szczelności (jeśli określono)
- Kontrola wad powierzchni
Badanie wizualne
- Kontrola jednolitości żeber
- Ocena wykończenia powierzchni
- Weryfikacja załącznika Fin
- Kontrola opakowania
Kontrola strony trzeciej
Niezależne usługi inspekcyjne można zamówić za pośrednictwem uznanych na arenie międzynarodowej agencji, takich jak SGS, TÜV, Bureau Veritas, Intertek i Lloyd's Register.
Zalety rur żebrowanych typu L
W porównaniu z gołymi rurami, rury użebrowane typu L oferują:
- Znacznie większa powierzchnia wymiany ciepła
- Poprawiona wydajność cieplna
- Zmniejszony ślad wymiennika
- Niższy całkowity koszt sprzętu
- Lekka konstrukcja
- Sprawdzona niezawodność w zastosowaniach niskotemperaturowych
- Ekonomiczny proces produkcyjny
Te zalety sprawiają, że rury użebrowane typu L są doskonałym wyborem do projektów wymagających ekonomicznej poprawy wymiany ciepła.
Pakowanie i dostawa
Aby zapobiec uszkodzeniu płetwy podczas transportu i przechowywania, produkty dostarczane są w opakowaniach ochronnych klasy eksportowej, w tym:
- Drewniane skrzynie nadające się do żeglugi
- Wiązki w ramie stalowej
- Przekładki ochronne
- Zaślepki zabezpieczające końcówki rur
- Indywidualne rozwiązania w zakresie opakowań projektowych
Wszystkie metody pakowania mają na celu zachowanie geometrii żeberek i jakości produktu podczas transportu i obsługi na miejscu.
