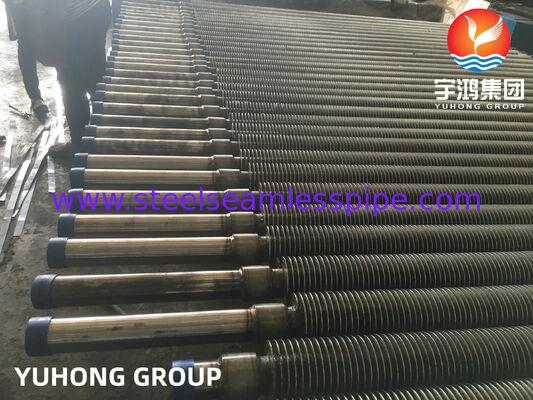

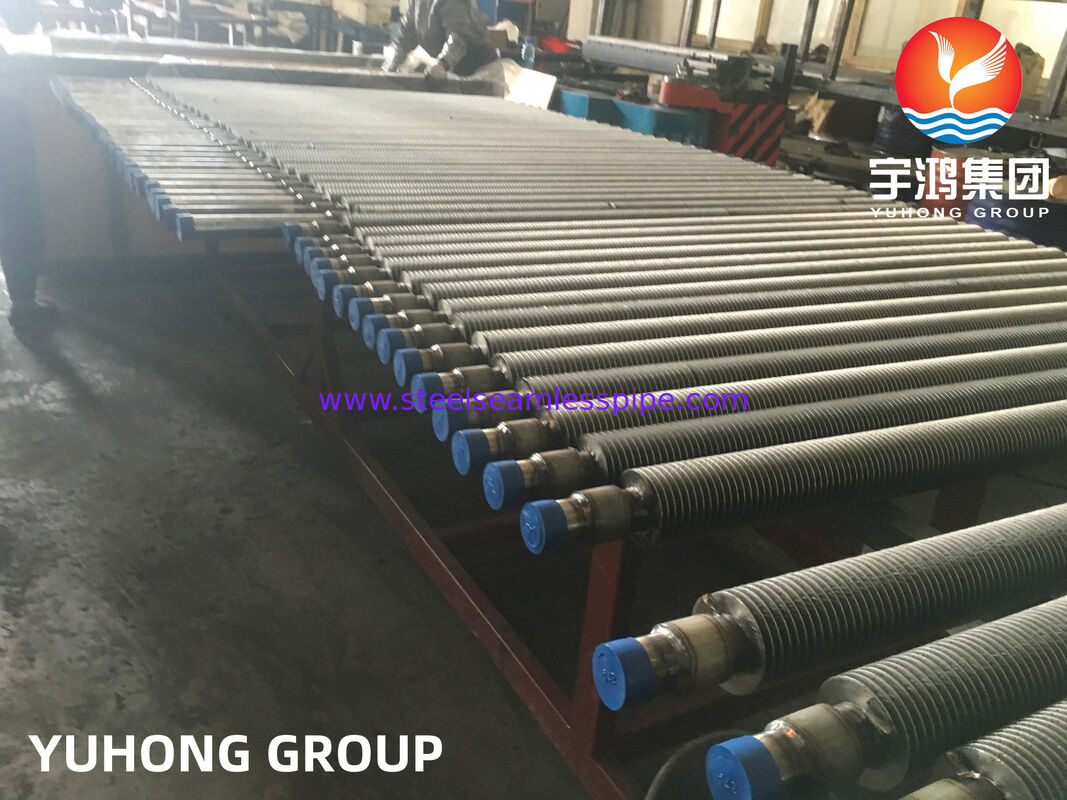

Rury z żółtymi płetwami do generatorów pary odzysku ciepła (ASME SA213 T12)

Wyroby o masie nieprzekraczającej 1 mmASME SA213 T12 (1Cr?? 0,5Mo stali stopowej)są szeroko stosowane w systemach transferu ciepła o średniej i wysokiej temperaturze.co sprawia, że nadaje się do kotłów, oszczędzacze i przemysłowe urządzenia odzysku ciepła.

Proces spawania o wysokiej częstotliwości zapewnia ciągłe połączenie metalurgiczne między płetwą a rurą bazową,zapewniając wyższą wydajność transferu ciepła i długoterminową niezawodność eksploatacyjną nawet w warunkach cyklicznych obciążeń cieplnych.

• Rodzaj produktu:Włókna zwalczane o wysokiej częstotliwości
• Materiał podstawowy:ASME SA213 T12 ( stal stopowa Cr-Mo)
• Materiał płetwy:Stal węglowa / stal stopowa (zastosowana aplikacja)
• Typ płetwy:Płetwy ciągłe, ze śrubowym pasem
• Metody produkcji:Zgrzewanie o oporze wysokiej częstotliwości (HFW)

Zaprojektowane w celu spełnienia różnych wymagań inżynieryjnych i termicznych, nasze rury z płetwami są dostępne w szerokim zakresie specyfikacji:

• Średnica zewnętrzna (OD):190,05 mm 76,2 mm (3/4" 3")
• Gęstość ściany:20,0 mm 8,0 mm
• Długość:Do 12 000 mm lub dostępne długie na zamówienie

• Wysokość płetwy:8 mm ️ 25 mm
• Gęstość płetwy:00,8 mm 2.5 mm
• /Płetwo płetwy:2 mm ️ 5 mm regulowane
• Gęstość płetw:Zindywidualizowane na podstawie wymogów dotyczących obciążenia termicznego i spadku ciśnienia

Kluczowe cechy metalurgiczne:

• Wyważony skład Cr-Mo dla umiarkowanej wytrzymałości na wysokie temperatury
• Dobra odporność na utlenianie i łuszczenie
• Stabilna mikrostruktura po obróbce cieplnej

Materiał jest zazwyczaj dostarczany w normalizowanym i hartowanym stanie w celu zapewnienia jednolitej wydajności mechanicznej i zwiększonej odporności na pełzanie.

W celu zapewnienia stałej jakości i zgodności z normami ASME każda rurka z płetwami podlega rygorystycznej kontroli:

• Kontrola średnicy zewnętrznej, grubości ściany i prostoty

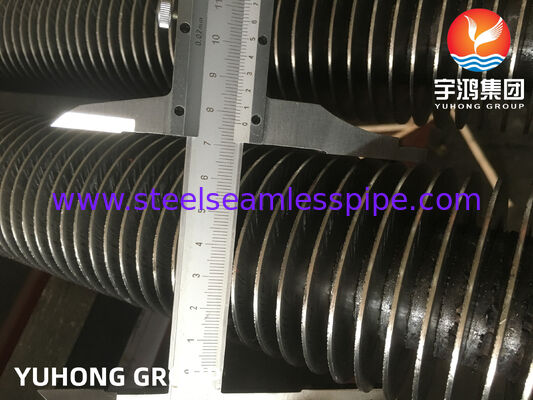

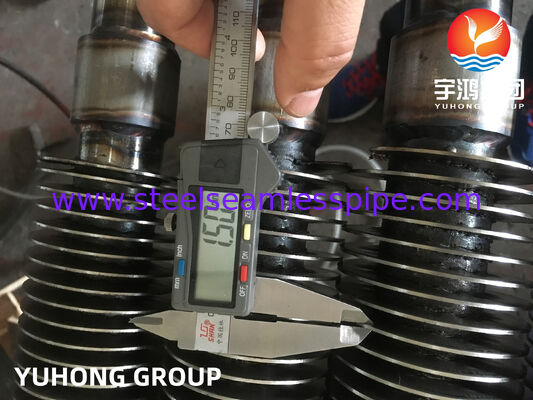

• Weryfikacja wysokości płetwy, podniesienia i ustawienia

• Badanie prądu wirusowego (ECT) w celu ustalenia integralności rury bazowej
• Badania ultradźwiękowe (UT) w celu zapewnienia jakości spawania
• Wizualna kontrola ciągłości spawania płetwami

• 100% badania hydrostatycznego na integralność przecieków
• Opcjonalne badania pneumatyczne dla konkretnych zastosowań

• PMI (pozytywna identyfikacja materiału)
• Analiza spektrochemiczna dla identyfikowalności ciepła
• Certyfikacja zgodnie z wymogami ASME SA213

SA213 T12 Wysoko częstotliwości spawane rurki z płetwami są powszechnie stosowane w:

• Elektryczne urządzenia elektryczne
• Przemysłowe systemy odzyskiwania ciepła
• Elektrownie
• Elektryczne urządzenia grzewcze i wymienniki
• Jednostki odzysku ciepła odpadów (WHRU)
• Systemy ogrzewania procesów w zakładach petrochemicznych

• Doskonała wydajność transferu ciepła ze względu na silne wiązanie płetw
• Kosztowo efektywne rozwiązanie dla zastosowań o średniej temperaturze
• Wysoka stabilność konstrukcyjna w cyklu termicznym
• Dłuższa żywotność przy minimalnych wymaganiach konserwacyjnych
• Elastyczne dostosowanie do optymalizacji konstrukcji termicznej i mechanicznej
