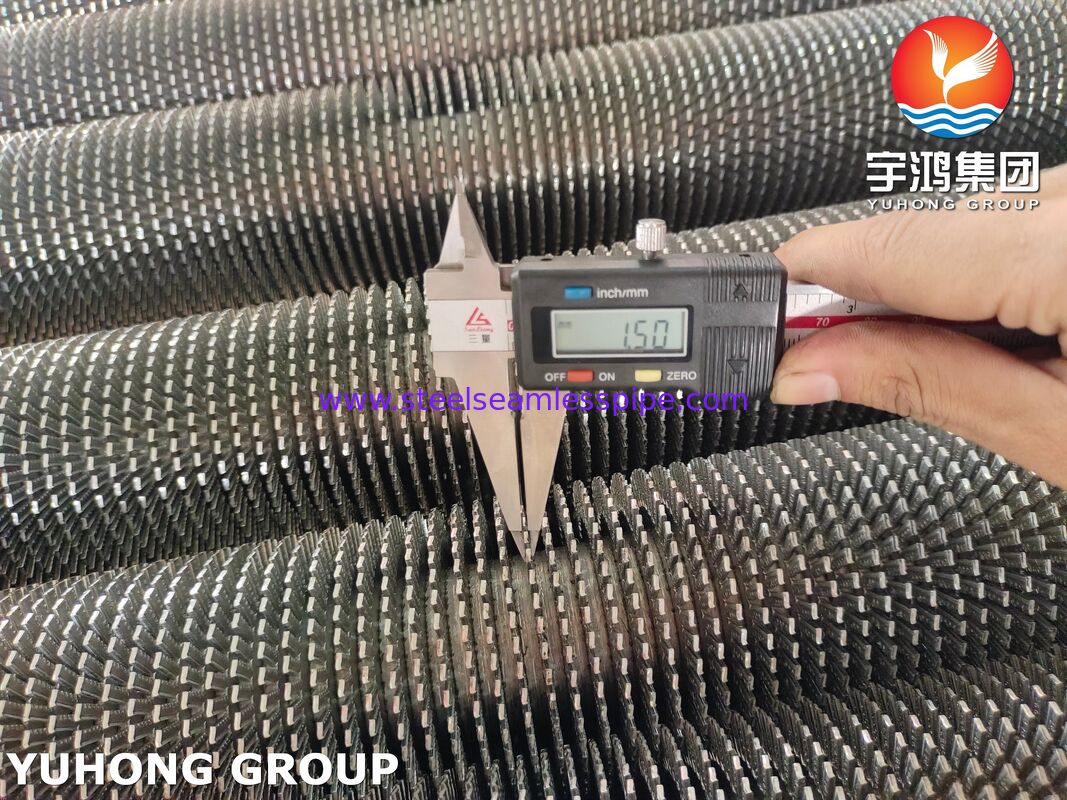

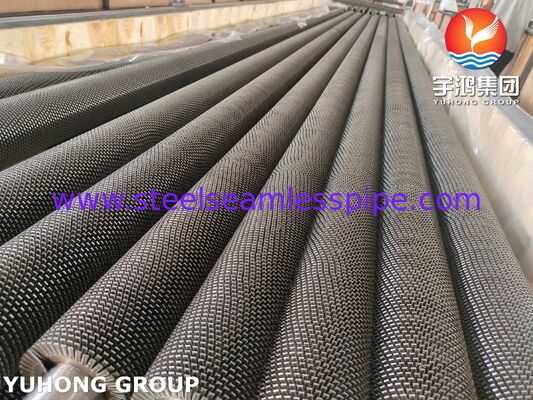

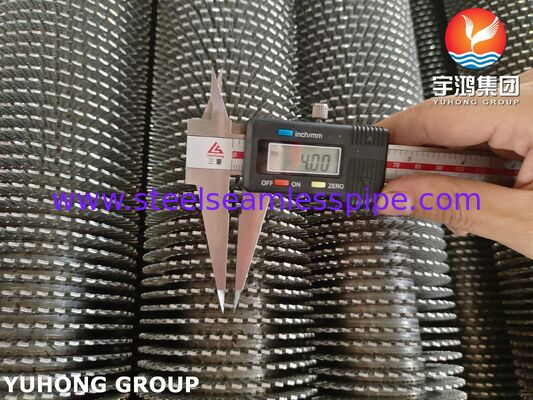

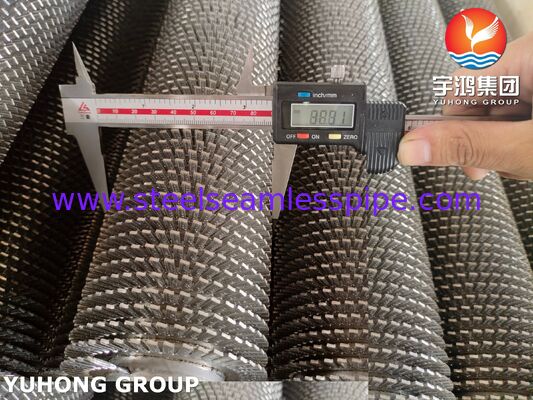

ASME SA192 Rury z ząbkami
Przegląd produktu
ASME SA192 Serrated Finned Tubes are high-performance extended surface tubes manufactured by helically welding serrated steel fins onto seamless carbon steel tubes conforming to the ASME SA192 specificationZaprojektowane do efektywnego przenoszenia ciepła, te rury z płetwami znacznie zwiększają zewnętrzną powierzchnię wymiany ciepła, zachowując jednocześnie doskonałą wytrzymałość mechaniczną i przewodność cieplną.
Konstrukcja sierpowatych płetw tworzy kontrolowane turbulencje w przepływie powietrza, zmniejszając warstwo termiczne i poprawiając wydajność konwekcyjnego transferu ciepła w porównaniu z zwykłymi solidnymi rurami płetw.Takie zaprojektowanie zmniejsza również gromadzenie się kurzu, co sprawia, że przewody z zębnymi płetwami są szczególnie odpowiednie do środowisk, w których niezbędna jest odporność na zanieczyszczenie.
Materiał ASME SA192 jest powszechnie znany ze swoich doskonałych właściwości przenoszenia ciepła, niezawodnej spawalności i niezawodnej wydajności w warunkach umiarkowanego ciśnienia i podwyższonej temperatury,co czyni go idealnym wyborem dla przemysłowych urządzeń odzysku ciepła.
Cechy
- Produkowane z wyrobu ASME SA192
- Zgrzewane spiralnie płetwy ząbkowe dla maksymalnej wydajności transferu ciepła
- Zmniejszenie spadku ciśnienia po stronie powietrza
- Zwiększona odporność na skażenie i gromadzenie się kurzu
- Doskonała przewodność cieplna
- Wysoka integralność spawania z ciągłym mocowaniem płetwy
- Jednolita geometria płetw i odległość między nimi
- Wyposażone w urządzenia do przechowywania energii elektrycznej
- Doskonała dokładność wymiarowa
- Długa żywotność z niskimi wymaganiami utrzymania
Typowe zastosowania
ASME SA192 Rury z żółtymi płetwami są szeroko stosowane w:
- Supergrzejnik i ekonomizer
- Ogrzewacze powietrza
- Ogrzewacze pod paleniem
- Generatory pary odzyskującej ciepło (HRSG)
- Wymienniki ciepła petrochemiczne
- Ogrzewacze procesowe rafinerii
- Części i akcesoria
- Elektrownie
- Rośliny nawozowe
- Zakłady przetwórstwa chemicznego
- Instalacje naftowe i gazowe
- Systemy odzyskiwania ciepła w morzu
Proces produkcji
Proces produkcji obejmuje:
- Kontrola przychodzących surowców
- Wyrównywanie i przygotowanie rur
- Wytwarzanie płetw taśmowych ze stali
- Zwierzęta i zwierzęta
- Włókna i ich części, z wyłączeniem:
- Kontrola szwu spawania
- Weryfikacja wymiarów
- Badanie hydrostatyczne lub pneumatyczne (jeśli jest określone)
- Czyszczenie powierzchni
- Ochrona przeciw korozji
- Ostateczna kontrola i pakowanie
Standardowy zakres wielkości
| Pozycja |
Zakres standardowy |
| OD rury bazowej |
19.05 mm 63.5 mm (3/4" 2-1/2") |
| Gęstość ścian rur |
20,0 mm 8,0 mm |
| Długość rury |
Do 18 000 mm |
| Wysokość płetwy |
8 mm ️ 25 mm |
| Grubość płetwy |
00,8 mm 2,0 mm |
| Płetwo płetwy |
3.5 mm ️ 12 mm |
| Gęstość płetw |
80 ̊285 płetw/m |
| Materiał rury |
ASME SA192 |
| Materiał płetwy |
Stal węglowa, stal stopowa, stal nierdzewna (według warunków eksploatacji) |
Wymiary niestandardowe są dostępne zgodnie z rysunkami klienta i wymaganiami projektowania termicznego.
ASME SA192 Skład chemiczny
| Elementy |
Maksymalny (%) |
| Węgiel (C) |
0.18 |
| Mangan (Mn) |
0.27 ‰ 0.63 |
| Fosfor (P) |
0.035 |
| Siarka (S) |
0.035 |
| Silikon (Si) |
0.25 |
Kontrolowana kompozycja niskoemisyjna zapewnia doskonałą spawalność przy zachowaniu dobrej przewodności cieplnej i właściwości mechanicznych.
Właściwości mechaniczne
| Nieruchomości |
Wartość |
| Wytrzymałość na rozciąganie |
Minimalnie 325 MPa |
| Siła wydajności |
Minimum 180 MPa |
| Wydłużenie |
Minimalnie 35% |
| Twardość |
Spełnia wymagania ASME SA192 |
| Badanie spłaszczania |
Przejście |
| Badanie zapłonu |
Przejście |
| Badanie hydrostatyczne |
Zgodnie z specyfikacją ASME SA192 |
Te właściwości mechaniczne sprawiają, że norma ASME SA192 nadaje się do eksploatacji kotłów i wymienników ciepła, w których wymagana jest niezawodna wydajność ciśnieniowa i cieplna.
Kontrola i badania
Każda ASME SA192 Węzełkowa Rękowata może być poddana kompleksowym kontrolom jakości, w tym:
Kontrola surowców
- Weryfikacja certyfikatu materiału
- Analiza składu chemicznego
- Weryfikacja właściwości mechanicznych
Kontrola wymiarów
- Średnica zewnętrzna rury
- Grubość ściany
- Długość rury
- Wysokość płetwy
- Płytka płetwy
- grubość płetwy
- Prawość
- Ustawienie płetw
Inspekcja spawania
- Kontynuacyjna kontrola integralności spawania
- Wizualna kontrola spawania
- Weryfikacja przenikania spawania
- Kontrola jakości wiązania płetw
Badanie nieniszczące (nieobowiązkowe)
- Badanie prądu wirusowego (ECT)
- Badanie ultradźwiękowe (UT)
- Badanie cząstek magnetycznych (MT)
- Badanie przepuszczalności płynu (PT)
Badanie ciśnienia
- Badanie hydrostatyczne
- Badanie wycieku pneumatycznego (jeśli jest określone)
Weryfikacja wydajności
- Badanie przyczepności płetwy
- Kontrola powierzchni przeniesienia ciepła
- Kontrola wykończenia powierzchni
- Kontrola opakowania
- Ostatnie badanie wzrokowe
Zalety zębowych płetw
W porównaniu z solidnymi rurami z płetwami, rury z żółtkami zapewniają:
- Wyższy całkowity współczynnik przenoszenia ciepła
- Zwiększona turbulencja powietrza w celu poprawy wydajności termicznej
- Lepsza odporność na zanieczyszczenie
- Zmniejszenie akumulacji pyłu
- Mniejsze wymagania w zakresie utrzymania
- Poprawa wydajności w wymianie ciepła po stronie gazu
- Stabilniejsza wydajność termiczna podczas długotrwałej pracy
- Zwiększenie efektywności energetycznej urządzeń
Standardy jakości
Produkcja i inspekcja mogą być zgodne z wymaganiami klientów i uznanymi na arenie międzynarodowej normami, w tym:
- ASME SA192
- Sekcja II ASME
- Sekcja VIII ASME
- Specyfikacje materiałów ASTM (w stosownych przypadkach)
- Normy inspekcyjne EN i ISO na żądanie
Opakowanie
Produkty są starannie chronione, aby zapobiec uszkodzeniu podczas transportu:
- Pozostałe maszyny
- Powłoka ochronna antyrostyczna (nieobowiązkowa)
- Wodotwórcze opakowanie
- Zestawy o stalowej ramie
- Drewniane obudowy do przesyłek eksportowych
- Dostępne opakowania eksportowe na zamówienie
Dlaczego wybrać nasze ASME SA192 zębiste rury?
Nasze ASME SA192 Serrated Fined Tubes zostały zaprojektowane w celu maksymalizacji efektywności transferu ciepła, zmniejszenia kosztów eksploatacji i zapewnienia długoterminowej niezawodności w wymagających zastosowaniach przemysłowych.Wyroby z tworzyw sztucznych, z tworzyw sztucznych, każda rurka podlega rygorystycznej kontroli jakości, aby zapewnić doskonałe wiązanie płetwy z rurką, dokładność wymiarową i niezawodną wydajność.Dostępne w szerokim zakresie konfiguracji standardowych i niestandardowych, nasze rury z płetwami stanowią idealne rozwiązanie dla ekonomizerów kotłów, systemów odzysku ciepła odpadowego, wymienników ciepła chłodzonych powietrzem i innych urządzeń cieplnych wymagających wydajnej i trwałej wymiany ciepła.
