ASME SA335 P9 Rury z plamami
Przegląd produktu

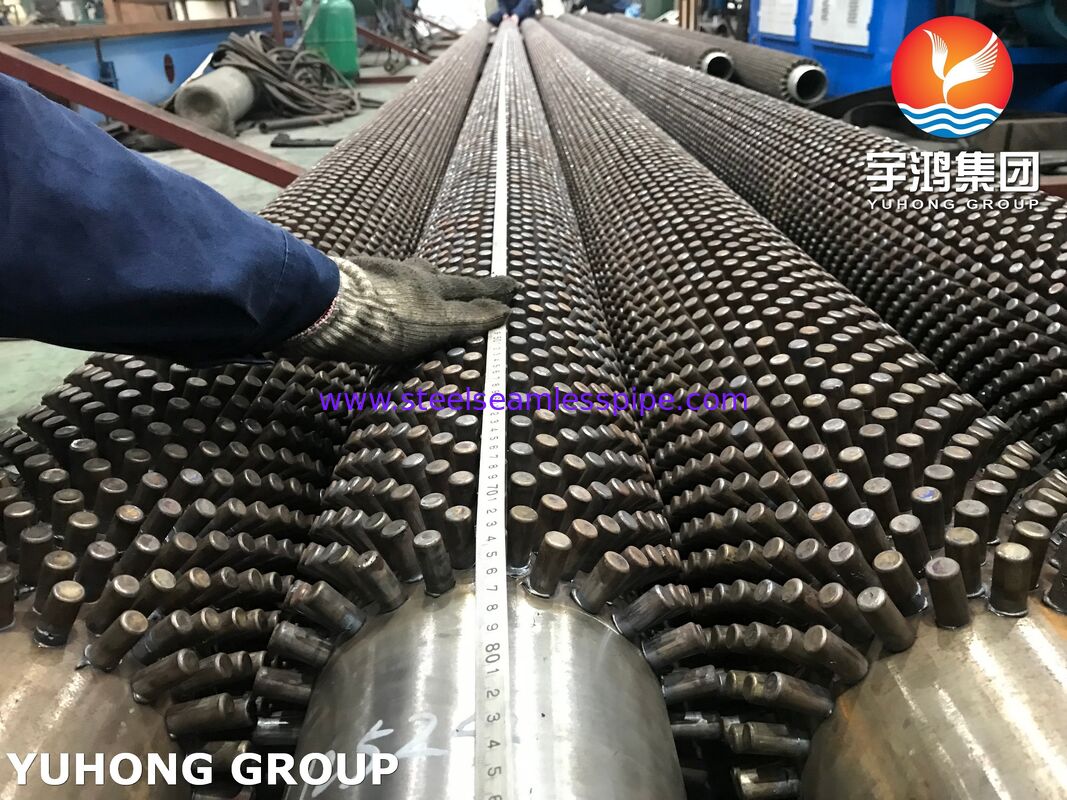

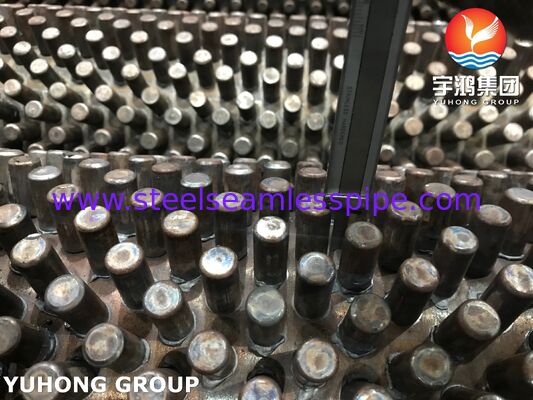

ASME SA335 P9 Rury z plamamisą komponentami przeniesienia ciepła w najwyższej klasie, przeznaczonymi do obsługi wysokiej temperatury i wysokiego ciśnienia w rafineriach, zakładach petrochemicznych, elektrowniach i systemach ogrzewania procesów przemysłowych.Produkowane z:ASME SA335 Bezszwowe rury ze stali stopowej klasy P9, te rury z płytaczkami są wytwarzane poprzez automatyczne spawanie stałych cylindrycznych pętli na zewnętrznej powierzchni rury,znacząco zwiększenie efektywnego obszaru przenoszenia ciepła przy zachowaniu doskonałej odporności na zanieczyszczenie, erozji i zmęczenia termicznego.
9% chromu i 1% molibdenu w stali stopowej P9 zapewniają doskonałą odporność na utlenianie, wytrzymałość na pełzanie i stabilność konstrukcyjną podczas długotrwałej pracy w podwyższonych temperaturach.W porównaniu z konwencjonalnymi rurami z płetwami, rury z pływakami z plamami wykazują wyjątkowe osiągi w przepływach brudnych gazów i zastosowaniach z udziałem cząstek stałych, w których geometria otwartych plam pomaga zmniejszyć akumulację popiołów i ułatwia czyszczenie.
Wykonane w wymagających środowiskach termicznych, nasze ASME SA335 P9 wypełnione płetwami rurki są wytwarzane z wykorzystaniem zaawansowanego automatycznego sprzętu spawalniczego, zapewniając jednolite rozmieszczeniewysoka integralność spawania, i stałe działanie termiczne.
Cechy produktu
- Wyroby z stali stopowej bezszwowej klasy P9 ASME SA335
- Doskonała wydajność w zakresie transferu ciepła w warunkach wysokiej temperatury
- Stopy chromu o wysokiej zawartości wykazują wyższą odporność na utlenianie
- Wyjątkowa odporność na wkręcanie przy ciągłym działaniu
- Doskonała odporność na wstrząsy cieplne i obciążenia cykliczne
- Silne spawania metalowe od sztuczki do rury
- Zmniejszone zanieczyszczenie w porównaniu z wzorami płetw z bliskimi odległościami
- Odpowiednie dla otwierających środowisk gazowych
- Długa żywotność eksploatacyjna przy minimalnej konserwacji
- Dostępne konfiguracje szpilki dostosowane do wymagań specyficznych dla projektu
Typowe zastosowania
Rury z pływakami ASME SA335 P9 są szeroko stosowane w:
- Ogrzewacze pod paleniem
- Piece do procesów petrochemicznych
- Ogrzewacze ropy naftowej i podciśnieniowe
- Jednostki koksowania opóźnionego
- Wyroby z tworzyw sztucznych
- Elektryczne urządzenia elektryczne
- Kotły odzysku ciepła odpadowego
- Oświetlenie i oczyszczanie
- Generatory pary odzyskującej ciepło (HRSG)
- Jednostki odzyskiwania siarki (SRU)
- Wymienniki ciepła przemysłowe o wysokiej temperaturze
- Elektrownie cieplne
Typowe specyfikacje produkcji
| Pozycja |
Typowy zakres |
| Standardowy system rur bazowych |
ASME SA335 klasa P9 |
| Rodzaj rury |
Bez szwu |
| Średnica zewnętrzna |
25.4 ′′219.1 mm (1" ′′8") |
| Gęstość ściany |
20,8 ‰ 25 mm |
| Długość rury |
Do 12 000 mm |
| Średnica szczytu |
6 ̊16 mm |
| Wysokość szczeniaka |
10 ̊35 mm |
| Stud Pitch |
12 ̊35 mm |
| Arrangement Stud |
Wstawione lub ustawione |
| Metoda spawania |
Automatyczne spawanie oporu lub ozdobnika łukowego |
| Wykończenie powierzchni |
Czarny, strzelany, wystrzelony, zakorzeniony lub na zamówienie |
Skład chemiczny (ASME SA335 klasa P9)
| Elementy |
Zawartość (%) |
| Węgiel (C) |
≤ 0.15 |
| Mangan (Mn) |
0.30-0.60 |
| Fosfor (P) |
≤ 0.025 |
| Siarka (S) |
≤ 0.025 |
| Silikon (Si) |
0.25 ¢1.00 |
| Chrom (Cr) |
8.00 ¢10.00 |
| Molibden (Mo) |
0.90 ¢1.10 |
Właściwości mechaniczne
| Nieruchomości |
Minimalne wymagania |
| Wytrzymałość na rozciąganie |
≥585 MPa |
| Siła wydajności |
≥ 415 MPa |
| Wydłużenie |
≥ 20% |
| Twardość |
Zgodnie z wymogami ASME SA335 po obróbce cieplnej |
| Zalecana temperatura eksploatacji |
Do około 650°C (zależnie od zastosowania) |
Kontrola i badania
Każda rurka z pęcherzami ASME SA335 P9 podlega kompleksowemu programowi zapewnienia jakości w celu zapewnienia niezawodnej wydajności w krytycznych zastosowaniach transferu ciepła.
Kontrola surowców
- Pozytywna identyfikacja materiału (PMI)
- Spektroskopia emisji optycznej (OES)
- Weryfikacja składu chemicznego
- Śledzenie materiału
Kontrola wymiarów
- Średnica zewnętrzna rurki i grubość ściany
- Weryfikacja długości rur

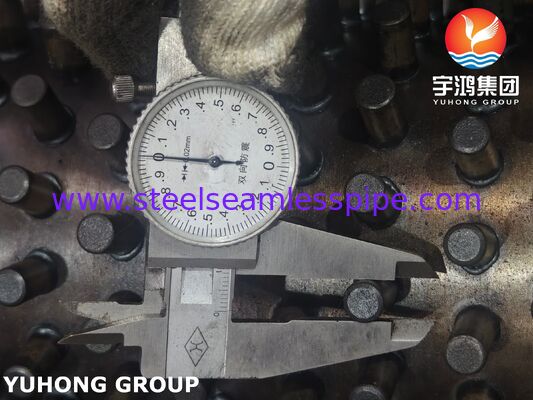

- Pomiar średnicy koła
- Kontrola wysokości koła
- Weryfikacja odległości między kołkami
- Kontrola prostoty
- Badanie wykończenia powierzchni
Badania mechaniczne
- Badanie wytrzymałości
- Badanie twardości
- Badanie spłaszczania (w stosownych przypadkach)
- Badanie zgięcia (jeżeli jest to wymagane)
Badania nieniszczące (NDT)
- Badanie ultradźwiękowe (UT)
- Badanie prądu wirusowego (ECT)
- Badanie cząstek magnetycznych (MT) spań szpilkowych
- Badanie przepuszczalności płynu (PT) w odniesieniu do wad powierzchniowych
- Kontrola wizualna wszystkich spań zębatych
Kontrola jakości spawania
- Weryfikacja przenikania spawania
- Badanie profilu spawania
- Badania losowo-odciągające (na żądanie)
- Ocena ciągłości spawania
Ostateczna kontrola jakości
- Weryfikacja wymiarów
- Kontrola oznakowania
- Kontrola opakowań
- Przegląd dokumentacji
Kontrola ze strony stron trzecichSGS,TÜV,Bureau Veritas (BV),DNV,Lloyd's Register (LR), oraz inne wyznaczone przez klienta agencje inspekcyjne są dostępne na żądanie.
Proces produkcji
- Certyfikowany ASME SA335 P9 selekcja bezszwowej rury
- Czyszczenie rur i przygotowanie powierzchni
- Pozycjonowanie kołka sterowane CNC
- Pozostałe urządzenia i urządzenia, z wyłączeniem tych objętych pozycją 8403
- Obróbka cieplna, jeżeli wymaga tego specyfikacja
- Czyszczenie i wykończenie spawania
- Badanie nieniszczące
- Kontrola wymiarów
- Ostateczna homologacja jakości

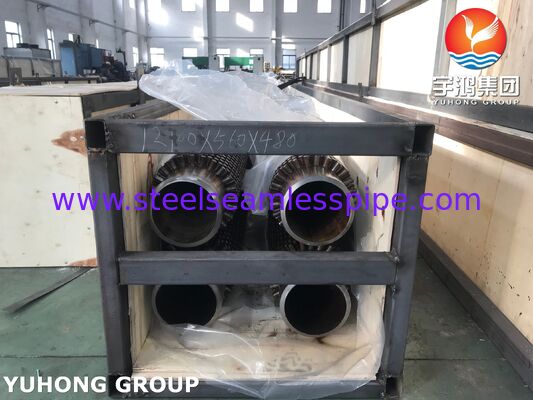

- Opakowania ochronne do wywozu
Zalety
- Zwiększona powierzchnia zewnętrznego przeniesienia ciepła
- Doskonała wydajność w strumieniach gazu zanieczyszczającego i pokrytych pyłem
- Wyższa odporność na utlenianie i skalowanie
- Wyjątkowa wytrzymałość w podwyższonych temperaturach
- Niezawodna integralność spawania w warunkach obciążenia cyklicznego
- Mniejsze wymagania konserwacyjne niż w przypadku konwencjonalnych rur z płetwami w zastosowaniach z brudzą obsługą
- Wysoka stabilność konstrukcyjna podczas długotrwałej pracy
- Elastyczna dostosowanie geometrii klatki do wymogów projektowania termicznego
- Efektywne pod względem kosztów wyniki cyklu życia przemysłowych systemów odzysku ciepła
Zapewnienie jakości
Nasze ASME SA335 P9 rury z plamami są wytwarzane przy użyciu zaawansowanego sprzętu automatycznego i rygorystycznych procedur zarządzania jakością.Każda partia produkcji jest w pełni identyfikowalna od zakupu surowców do końcowej kontroli i jest dostarczana z kompleksową dokumentacją, w tym na żądanie certyfikaty materiałów, sprawozdania z inspekcji i dokumentację badań nieniszczących.
