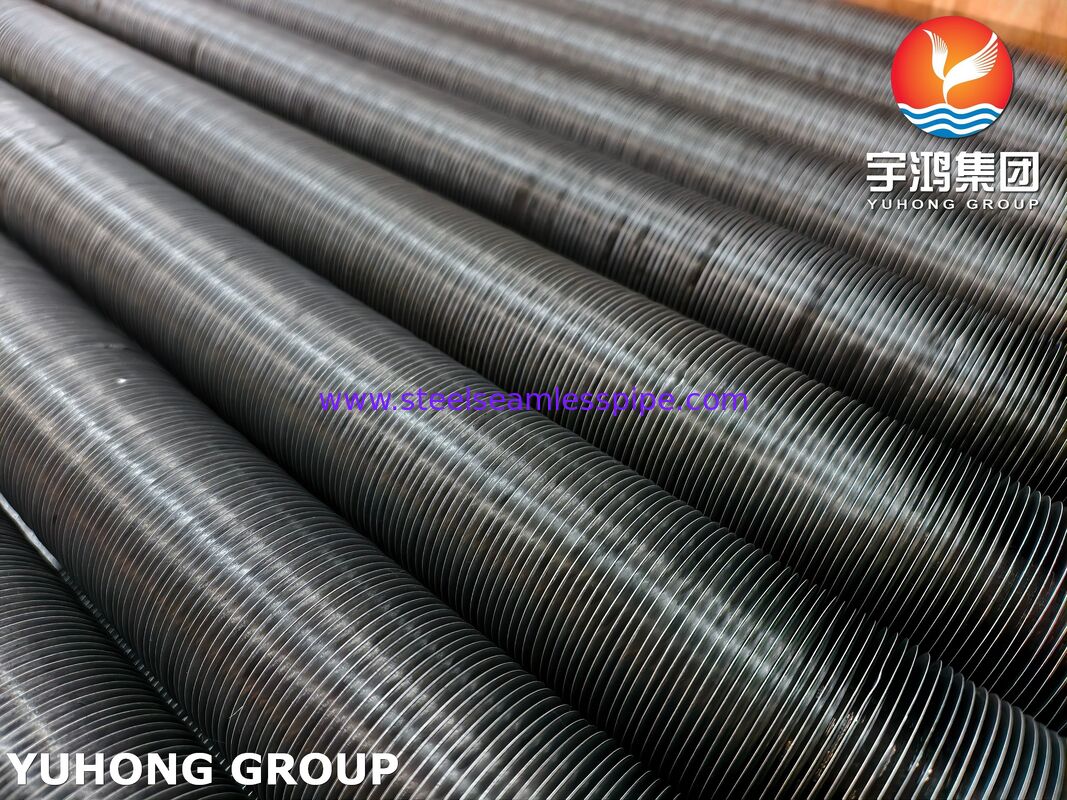

Rury z osadzonymi żebrami ASTM A179
Wysokowydajne wbudowane rury żebrowe ASTM A179 (typ G) do przemysłowych wymienników ciepła
Wbudowane rurki żebrowe ASTM A179, znane również jakoRury żebrowe typu G, są wytwarzane poprzez obróbkę precyzyjnego spiralnego rowka na zewnętrznej powierzchni bezszwowej rury ze stali węglowej ASTM A179. Ciągły pasek żebra jest mechanicznie wkładany w rowek, a otaczający materiał rury jest nawijany na podstawę żebra, aby utworzyć bezpieczne połączenie mechaniczne. Ten proces produkcyjny zapewnia doskonałe trzymanie żeber, efektywne przenoszenie ciepła i długoterminową niezawodność działania.
ASTM A179 to niskowęglowa, bezszwowa rura stalowa ciągniona na zimno, opracowana specjalnie do wymienników ciepła, skraplaczy i podobnych urządzeń do wymiany ciepła. Doskonała przewodność cieplna, dobra odkształcalność i niezawodne właściwości mechaniczne sprawiają, że jest to idealny materiał na rurę bazową do produkcji rur z osadzonymi żebrami.
Wbudowane rurki żebrowe znacznie zwiększają zewnętrzną powierzchnię wymiany ciepła, zachowując jednocześnie doskonałą odporność na wibracje, cykle termiczne i ciągłą pracę przemysłową. Są szeroko stosowane w energetyce, przetwórstwie petrochemicznym, systemach HVAC i przemysłowym odzyskiwaniu ciepła.
Cechy produktu
- Wykonane z bezszwowych rur ze stali węglowej ciągnionej na zimno ASTM A179
- Precyzyjnie obrobiona konstrukcja płetwy typu G (wbudowana).
- Doskonała przewodność cieplna zapewniająca efektywną wymianę ciepła
- Silne połączenie mechaniczne pomiędzy żebrem a rurą
- Wysoka odporność na poluzowanie żeber podczas cykli termicznych
- Nadaje się do zastosowań przemysłowych w średnich temperaturach
- Poprawiona wydajność sprzętu dzięki zwiększonej powierzchni
- Kompatybilny z różnymi materiałami płetw
- Długa żywotność i zmniejszona konserwacja
- Niestandardowe wymiary płetwy dostępne na życzenie
Typowe zastosowania
Rury z osadzonymi żebrami ASTM A179 są szeroko stosowane w:
- Płaszczowo-rurowe wymienniki ciepła
- Wymienniki ciepła chłodzone powietrzem
- Ekonomizery kotłów
- Kondensatory pary
- Systemy odzyskiwania ciepła odpadowego
- Sprzęt do wymiany ciepła HVAC
- Zakłady Petrochemiczne
- Rafinerie ropy naftowej
- Zakłady przetwarzania chemicznego
- Elektrownie wytwarzające energię
- Procesowe systemy chłodzenia
- Przemysłowe urządzenia do suchego chłodzenia
Specyfikacje produktu
| Przedmiot | Specyfikacja |
|---|
| Standardowa rura podstawowa | ASTM A179 |
| Typ rury | Bezszwowa stal niskowęglowa ciągniona na zimno |
| Typ płetwy | Wbudowany (typ G) |
| Materiał płetw | Aluminium, miedź, stal węglowa, stal nierdzewna |
| Metoda produkcji | Mechaniczne osadzanie rowków |
| Średnica zewnętrzna rury | 19,05–63,5 mm (3/4”–2-1/2”) |
| Grubość ścianki rury | 1,65–5,0 mm |
| Długość rury | Do 18 000 mm |
| Wysokość płetwy | 8–16 mm |
| Grubość płetwy | 0,30–0,60 mm |
| Fin Pitch | 2,0–6,0 mm |
| Maksymalna zalecana temperatura pracy | Do około 400°C (w zależności od materiału żebra i warunków pracy) |
Dostępne są niestandardowe rozmiary, konfiguracje żeber i materiały spełniające określone wymagania projektu.
Skład chemiczny ASTM A179
| Element | Skład (%) |
|---|
| Węgiel (C) | ≤0,06 |
| Mangan (Mn) | 0,27–0,63 |
| Fosfor (P) | ≤0,035 |
| Siarka (S) | ≤0,035 |
Niska zawartość węgla zapewnia doskonałą spawalność, ciągliwość i przewodność cieplną w zastosowaniach związanych z przenoszeniem ciepła.
Właściwości mechaniczne
| Nieruchomość | Wartość |
|---|
| Wytrzymałość na rozciąganie | ≥325 MPa |
| Siła plonu | ≥180 MPa |
| Wydłużenie | ≥35% |
| Twardość | ≤72 HRB (około ≤137 HB) |
Te właściwości umożliwiają rurom żeberkowym osadzonym w normie ASTM A179 zapewnianie niezawodnej wydajności w systemach wymiany ciepła o niskim i średnim ciśnieniu.
Inspekcja i testowanie
Każdą rurę z wbudowanym żebrem ASTM A179 można sprawdzić zgodnie z normami ASTM, ASME i wymaganiami jakościowymi specyficznymi dla klienta.
Typowe procedury inspekcji obejmują:
- Przegląd certyfikacji surowców
- Analiza składu chemicznego
- Badanie właściwości mechanicznych
- Kontrola wymiarów rur
- Pomiar wysokości płetwy i nachylenia płetwy
- Weryfikacja głębokości rowka
- Kontrola integralności połączenia żeber
- Próba ciśnienia hydrostatycznego
- Testowanie prądów wirowych
- Badania ultradźwiękowe (UT)
- Test szczelności powietrza (na żądanie)
- Pozytywna identyfikacja materiału (PMI) (opcjonalnie)
- Wizualna kontrola powierzchni
- Pomiar prostości
- Końcowe pakowanie i weryfikacja jakości
Inspekcje stron trzecich przeprowadzane przez SGS, TÜV, BV, DNV, Intertek lub agencje kontrolne wyznaczone przez klienta są dostępne na żądanie.
Zalety osadzonych rurek żebrowych ASTM A179
Technologia wbudowanych żeberek zapewnia doskonałą równowagę pomiędzy wydajnością cieplną i trwałością mechaniczną. Pasek żeberek jest bezpiecznie zablokowany w obrobionym rowku, minimalizując możliwość oddzielenia się żeberek nawet podczas długotrwałej rozszerzalności i kurczenia się pod wpływem ciepła.
W porównaniu z rurami gładkimi, rury z osadzonymi żebrami ASTM A179 zapewniają znacznie większą zewnętrzną powierzchnię wymiany ciepła, umożliwiając projektantom sprzętu zmniejszenie rozmiaru wymiennika przy jednoczesnym zwiększeniu wydajności cieplnej. Ich doskonała przewodność cieplna w połączeniu z niezawodną wytrzymałością mechaniczną sprawia, że są one opłacalnym rozwiązaniem dla szerokiej gamy przemysłowych zastosowań związanych z przenoszeniem ciepła.
Dlaczego warto wybrać nasze rury z osadzonymi żebrami ASTM A179?
- Wysokiej jakości bezszwowe rury podstawowe ze stali węglowej ASTM A179
- Precyzyjna technologia użebrowania CNC zapewniająca stałą jakość
- Ścisła produkcja zgodnie ze standardami ASTM i ASME
- Doskonała siła łączenia żebra z rurą
- Kompleksowa kontrola i pełna identyfikowalność materiałów
- Dostępna niestandardowa geometria płetwy i wymiary rury
- Możliwości produkcyjne OEM i projektowe
- Opakowanie eksportowe do przesyłek międzynarodowych
- Szybkie harmonogramy produkcji i niezawodne wsparcie techniczne
Nasze wbudowane rurki żebrowe ASTM A179 zostały zaprojektowane tak, aby zmaksymalizować wydajność wymiany ciepła przy jednoczesnym zachowaniu długoterminowej integralności mechanicznej. Dzięki precyzyjnej produkcji, rygorystycznej kontroli jakości i konfigurowalnym konfiguracjom są idealnym wyborem do wymienników ciepła, ekonomizerów, skraplaczy i innych przemysłowych systemów cieplnych wymagających niezawodnego i wydajnego działania.
