Wbudowane rurki z płetwami (ASME SA209 + materiał z aluminiowych 1060 płetw) do chłodzenia suchego

Embedded Fin Tubes to wysokowydajne rury przenoszące ciepło, w których ciągły aluminiowy pasek żeberek (zwykle aluminium 1060) jest mechanicznie osadzony w rowku na powierzchni rury podstawowej (rura ze stali stopowej ASME SA209). Taka konstrukcja zapewnia doskonałą przewodność cieplną, mocne połączenie żeberek z rurą i długoterminową stabilność w warunkach cykli termicznych.

Są szeroko stosowane w wymiennikach ciepła, gdzie wymagana jest lepsza wymiana ciepła, zwarta konstrukcja i odporność na korozję, szczególnie w systemach energetycznych, petrochemicznych i kotłowych.

• Sucha chłodnica
• Systemy odzysku ciepła z kotłów
• Piece kominkowe i grzejniki olejowe
• Jednostki odzysku ciepła odpadowego (WHRU)
• Wymienniki ciepła elektrowni
• Urządzenia petrochemiczne i rafineryjne

• średnica zewnętrzna rury:19 mm – 63,5 mm (3/4" – 2-1/2")
• Grubość ścianki rury:2,0 mm – 6,0 mm
• Wysokość płetwy:5 mm – 17 mm
• Grubość płetwy:0,3 mm – 0,8 mm
• Skok płetw:2 mm – 8 mm
• Długość rury:do 12 000 mm (dostępne długości niestandardowe)
• Materiał płetwy:Aluminium 1060 (lub równoważna taśma aluminiowa o wysokiej czystości)

Skład chemiczny (typowy):

• Węgiel (C): 0,10–0,20%
• Mangan (Mn): 0,30–0,80%
• Fosfor (P): ≤0,025%
• Siarka (S): ≤0,025%
• Krzem (Si): 0,10–0,50%

Właściwości mechaniczne (typowe):

• Wytrzymałość na rozciąganie: ≥ 380 MPa
• Granica plastyczności: ≥ 205 MPa
• Wydłużenie: ≥ 30%

Skład chemiczny:

• Aluminium (Al): ≥ 99,6%
• Żelazo (Fe): ≤ 0,35%
• Krzem (Si): ≤ 0,25%
• Miedź (Cu): ≤ 0,05%

Kluczowe właściwości:

• Doskonała przewodność cieplna
• Wysoka odporność na korozję
• Dobra ciągliwość w procesie osadzania

Aby zapewnić wysoką wydajność i niezawodność, wbudowane rurki żebrowe są produkowane i kontrolowane pod ścisłą kontrolą jakości:

• Surowiec PMI (pozytywna identyfikacja materiału)

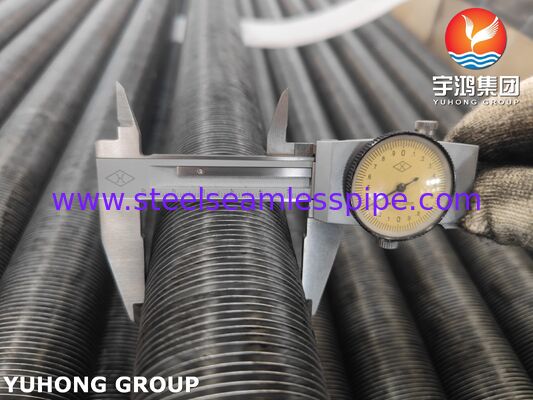

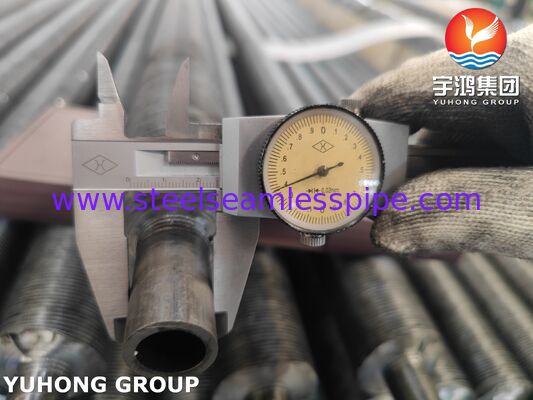

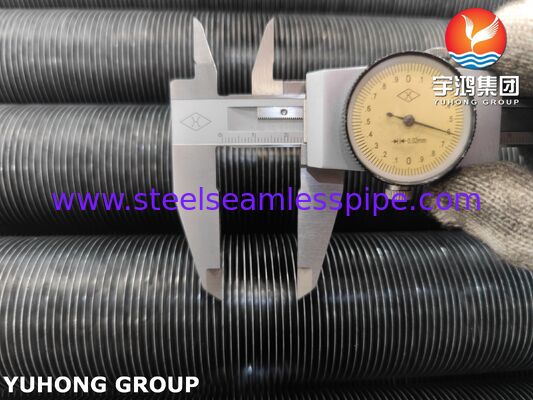

• Kontrola wymiarowa (OD, wysokość żebra, podziałka, głębokość rowka)
• Testowanie prądami wirowymi (ECT) pod kątem integralności rury podstawowej
• Próba ciśnienia hydrostatycznego
• Badanie ultradźwiękowe (UT) (w razie potrzeby)
• Test wytrzymałości wiązania żeberek/wyrywania
• Kontrola wizualna i jakości powierzchni
• Dostępna kontrola strony trzeciej (SGS, BV, TUV)

• Doskonała stabilność połączenia żeberka z rurą
• Wysoka wydajność wymiany ciepła
• Doskonała wydajność w cyklach termicznych
• Wysoka odporność na poluzowanie żeber lub uszkodzenia spowodowane wibracjami
• Długa żywotność w trudnych warunkach przemysłowych
• Ekonomiczne rozwiązanie w zakresie wymiany ciepła
