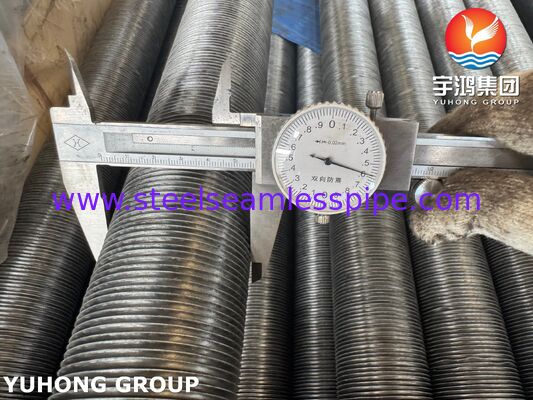

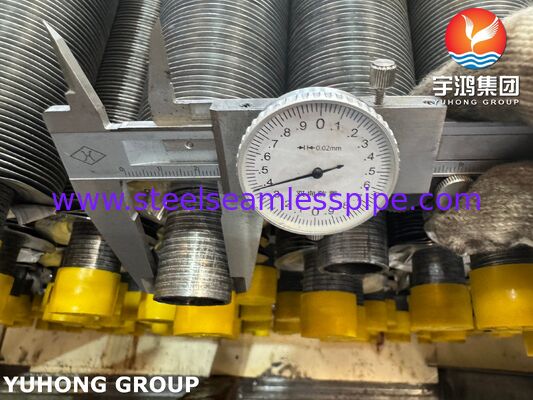

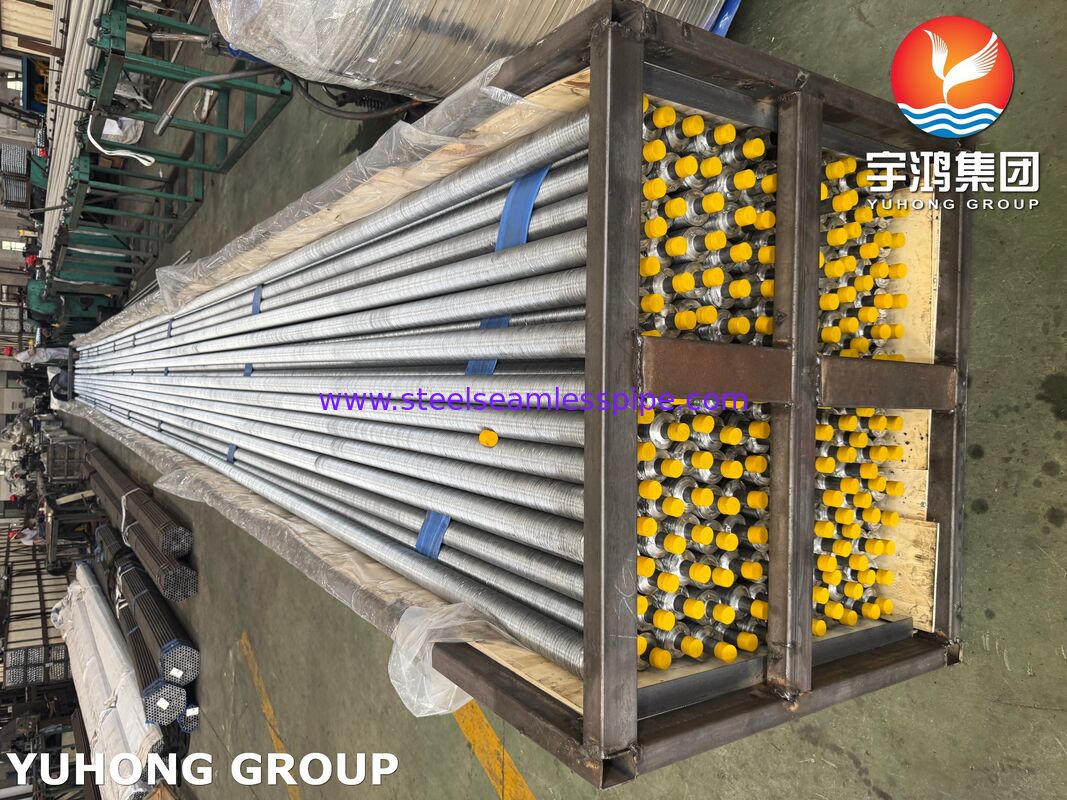

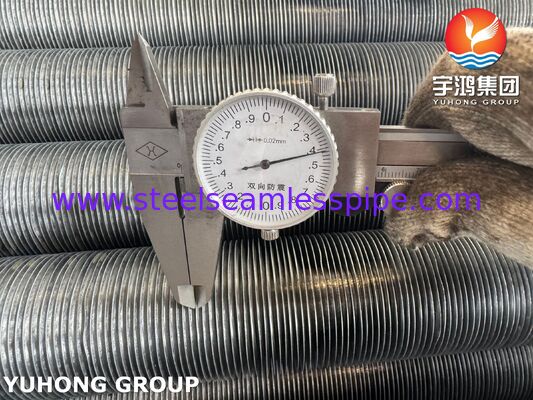

Żebrowane rury typu KL do chłodnic powietrznych – rury ze stali węglowej ASME SA179
Przegląd produktu
Żebrowane rury typu KL wykonane z materiału ASME SA179 to powszechnie stosowane elementy wymiany ciepła przeznaczone dochłodnic powietrznych (ACHE), chłodnic przemysłowych, skraplaczy i urządzeń do wymiany ciepła procesowego. Produkt łączy bezszwową, ciągnioną na zimno rurę ze stali niskowęglowejrurę bazową ASME SA179 z aluminiowym żebrem typu L, które jest mechanicznie zablokowane na specjalnie radełkowanej powierzchni rury.
Proces żebrowania KL tworzy silniejsze połączenie mechaniczne między rurą a żebrem w porównaniu do konwencjonalnych rur żebrowanych typu L. Radełkowana powierzchnia rury zwiększa ciśnienie styku i poprawia stabilność żebra, dzięki czemu żebrowane rury KL nadają się do zastosowań obejmującychcykle termiczne, wibracje i ciągłą pracę na zewnątrz.
Żebrowane rury KL ASME SA179 są powszechnie wybierane dorafinerii, zakładów petrochemicznych, instalacji gazu ziemnego, systemów wytwarzania energii, urządzeń HVAC i przemysłowych jednostek chłodniczych, gdzie wymagana jest wydajna wymiana ciepła po stronie powietrza i niezawodna długoterminowa wydajność.
Kluczowe cechy i zalety
Wzmocnione mechaniczne połączenie żebra
Konstrukcja żebra KL wykorzystuje:
- Precyzyjne radełkowanie na powierzchni rury
- Helikalnie nawinięty aluminiowy pasek żebra typu L
- Mechaniczne blokowanie między stopką żebra a rurą
Ta konstrukcja zapewnia lepszą odporność na luzowanie się żebra spowodowane fluktuacjami temperatury i wibracjami urządzenia.
Wysoka wydajność wymiany ciepła
Wydłużona powierzchnia żebra zwiększa zewnętrzny obszar wymiany ciepła, umożliwiając chłodnicom powietrznym osiągnięcie wyższej wydajności termicznej przy zmniejszonej powierzchni urządzenia.
Doskonała formowalność rury ASME SA179
Rury ze stali niskowęglowej ASME SA179 oferują:
- Doskonałą ciągliwość do operacji żebrowania
- Jednolitą grubość ścianki
- Niezawodną wytrzymałość mechaniczną
- Dobre przewodnictwo cieplne
- Stabilną wydajność w obsłudze wymiennika ciepła
Ekonomiczne rozwiązanie do wymiany ciepła
Żebrowane rury KL zapewniają równowagę między wydajnością a ekonomią, co czyni je jednym z preferowanych typów rur żebrowanych do zastosowań w chłodnicach powietrznych w średnich temperaturach.
Główne zastosowania
Żebrowane rury KL ASME SA179 są szeroko stosowane w:
Chłodnice powietrzne (ACHE)
- Chłodnice powietrzne w rafineriach
- Chłodnice procesowe w przemyśle petrochemicznym
- Chłodnice końcowe sprężarek gazu
- Systemy chłodzenia gazu ziemnego
- Jednostki chłodzenia procesów chemicznych
Skraplacze i wymienniki ciepła
- Skraplacze węglowodorów
- Skraplacze pary
- Chłodnice oleju
- Wymienniki ciepła oleju smarowego
- Wiązki wymienników ciepła typu płaszczowo-rurowego
Przemysłowe systemy chłodzenia
- Pomocnicze chłodzenie w elektrowniach
- Jednostki skraplające HVAC
- Systemy chłodnicze
- Urządzenia do odzysku ciepła odpadowego
Typowe specyfikacje i zakres rozmiarów
| Element |
Typowa specyfikacja |
| Materiał rury bazowej |
ASME SA179 Bezszwowa, ciągniona na zimno stal niskowęglowa |
| Typ żebra |
Typ KL (żebrowane żebro typu L z radełkowaną stopką) |
| Materiał żebra |
Aluminium 1060 / Aluminium 1100 / Miedź (opcjonalnie) |
| Średnica zewnętrzna rury |
12,7 mm – 38,1 mm (1/2" – 1-1/2") |
| Grubość ścianki rury |
1,0 mm – 3,5 mm |
| Długość rury |
3000 mm – 18000 mm |
| Wysokość żebra |
8 mm – 19 mm |
| Grubość żebra |
0,25 mm – 0,50 mm |
| Podziałka żebra |
1,5 mm – 3,5 mm (około 7–17 żeber/cal) |
| Maksymalna temperatura pracy |
Zazwyczaj do 250°C w zależności od materiału żebra i warunków pracy |
Niestandardowe wymiary żebrowanych rur KL mogą być produkowane zgodnie z rysunkami klienta, wymaganiami projektowymi termicznymi i specyfikacjami producenta wymiennika ciepła.
Skład chemiczny ASME SA179
ASME SA179 określa bezszwowe, ciągnione na zimno rury ze stali niskowęglowej do wymienników ciepła rurowych, skraplaczy i podobnych urządzeń do wymiany ciepła.
Typowy skład chemiczny:
| Element |
Wymaganie |
| Węgiel (C) |
0,06 – 0,18% |
| Mangan (Mn) |
0,27 – 0,63% |
| Fosfor (P) |
≤0,035% |
| Siarka (S) |
≤0,035% |
Kontrolowany skład niskowęglowy zapewnia doskonałą skrawalność, wydajność obróbki na zimno i odporność na pękanie podczas procesu żebrowania KL.
Właściwości mechaniczne ASME SA179
Typowe wymagania mechaniczne:
| Właściwość |
Minimalne wymaganie |
| Wytrzymałość na rozciąganie |
325 MPa |
| Granica plastyczności |
180 MPa |
| Wydłużenie |
35% |
| Twardość |
Maksymalnie 72 HRB |
Te właściwości mechaniczne zapewniają, że rura może wytrzymać procesy produkcyjne i zachować niezawodność strukturalną podczas pracy wymiennika ciepła.
Proces produkcji
1. Kontrola rury surowej
Bezszwowe rury ASME SA179 są sprawdzane pod kątem:
- Składu chemicznego
- Dokładności średnicy zewnętrznej
- Grubości ścianki
- Stan powierzchni
- Prostoliniowości
2. Radełkowanie rury
Zewnętrzna powierzchnia rury jest obrabiana mechanicznie z radełkowanym wzorem w celu zwiększenia obszaru wiązania między rurą a żebrem.
3. Nawijanie żebra
Aluminiowy pasek żebra w kształcie litery L jest ciągle nawijany na radełkowaną rurę, tworząc ścisłe połączenie mechaniczne.
4. Kompresja i kalibracja żebra
Stopka żebra jest mocno dociskana do powierzchni rury w celu poprawy jakości styku i wydajności wymiany ciepła.
5. Końcowa kontrola jakości
Wykończone żebrowane rury KL są sprawdzane pod kątem dokładności wymiarowej, jakości mocowania żebra i stanu powierzchni.
Metody inspekcji i testowania
Aby zapewnić zgodność z wymaganiami ASME SA179 i specyfikacjami klienta, żebrowane rury KL podlegają kompleksowej inspekcji:
Testowanie rury bazowej
- Analiza składu chemicznego za pomocą spektrometru emisyjnego
- Test wytrzymałości na rozciąganie
- Test granicy plastyczności
- Test wydłużenia
- Test twardości
- Test spłaszczania
- Test rozszerzania
- Test ciśnieniowy hydrostatyczny
- Badanie prądami wirowymi
- Test ultradźwiękowy (jeśli określono)
Inspekcja wykończonych żebrowanych rur KL
- Pomiar średnicy rury
- Weryfikacja długości rury
- Inspekcja wysokości żebra
- Pomiar podziałki żebra
- Inspekcja grubości żebra
- Badanie mocowania żebra
- Sprawdzanie prostoliniowości
- Wizualna inspekcja powierzchni
Dokumentacja jakościowa
Dostępna dokumentacja obejmuje:
- Certyfikaty materiałowe ASME SA179
- Certyfikaty inspekcji EN 10204 3.1
- Raporty z badań mechanicznych
- Raporty z badań nieniszczących
- Rejestry inspekcji wymiarowej
Obsługiwane branże
| Branża |
Typowe wyposażenie |
| Nafta i gaz |
Chłodnice powietrzne, skraplacze procesowe |
| Przemysł petrochemiczny |
Chłodnice gazu, wymienniki węglowodorów |
| Przetwórstwo chemiczne |
Systemy odzysku ciepła |
| Wytwarzanie energii |
Urządzenia chłodnicze |
| HVAC i chłodnictwo |
Jednostki skraplające |
| Produkcja przemysłowa |
Systemy chłodzenia procesowego |
Dlaczego wybrać żebrowane rury KL ASME SA179?
Żebrowane rury KL ASME SA179 stanowią niezawodne rozwiązanie dla zastosowań chłodnic powietrznych wymagającychwydajnej wymiany ciepła, bezpiecznego mocowania żebra i ekonomicznej pracy. Połączenie wysokiej jakości bezszwowej rury ze stali węglowej i mechanicznie zablokowanych aluminiowych żeber zapewnia stabilną wydajność w wymagających środowiskach przemysłowych.
Dzięki doskonałej możliwości produkcji, sprawdzonej zdolności wymiany ciepła i szerokiej elastyczności zastosowań, żebrowane rury KL pozostają preferowanym wyborem dla inżynierów projektującychchłodnice powietrzne, skraplacze i przemysłowe systemy wymienników ciepła.
