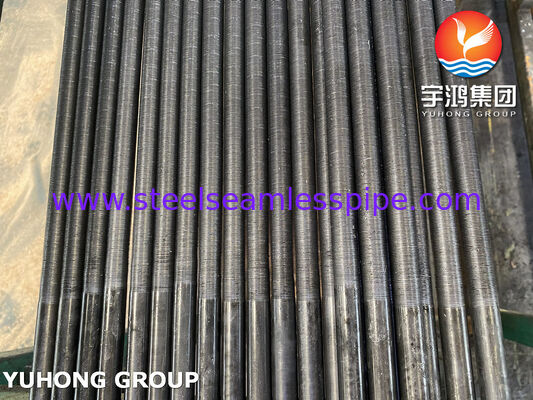

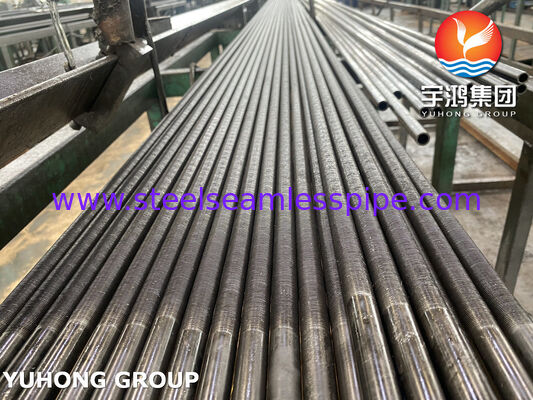

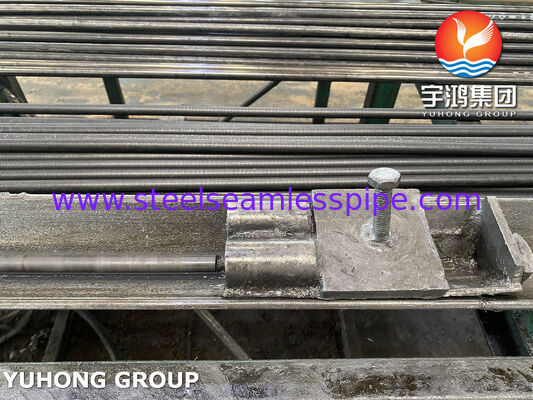

Rury o niskich płetwach do kondensatorów ASTM A179 Rury o niskich płetwach ze stali węglowej
Przegląd produktu
ASTM A179 Rury o niskich płetwach do kondensatorówsą specjalnie zaprojektowanymi rurami przesyłowymi ciepła przeznaczonymi do zwiększenia wydajności cieplnej w kondensatorach, parownikach i innych kompaktowych systemach wymienników ciepła.Produkowane z wysokiej jakościBezszwedzone rury ze stali niskówęglowej ciągnięte na zimno ASTM A179, rury te posiadają zintegrowaną strukturę płetwy utworzoną na zewnętrznej powierzchni rury,znacząco rozszerzając obszar przenoszenia ciepła przy zachowaniu doskonałej wytrzymałości mechanicznej i odporności na ciśnienie.
W porównaniu z konwencjonalnymi rurami gładkimi, rury o niskich płetwach zapewniają większą powierzchnię zewnętrzną, lepszą turbulencję płynu,i zwiększone osiągi wymiany ciepła bez znacznego zwiększania wielkości urządzeńSą one szeroko stosowane wkondensatory pary, kondensatory chłodnicze, wymienniki ciepła elektrowni, systemy HVAC i urządzenia chłodzące procesy przemysłowe.
Nasze rury ASTM A179 są produkowane zgodnie z rygorystycznymi procedurami kontroli jakości, aby zapewnić dokładność wymiarów, niezawodną wydajność,i długą żywotność w wymagających zastosowaniach transferu ciepła.
ASTM A179 Właściwości produkcyjne rur o niskich płetwach
1Zintegrowany projekt niskich płetw
Płetwy tworzone są mechanicznie bezpośrednio z ściany rury macierzystej, tworząc silne połączenie metalurgiczne między rurą a płetwami.Ta zintegrowana konstrukcja eliminuje ryzyko rozluźniania płetw lub oporu kontaktowego występującego w konstrukcjach płetw mocowanych na zewnątrz.
Główne zalety obejmują:
- Zwiększona powierzchnia przeniesienia ciepła
- Poprawa wydajności kondensatora
- Lepsza odporność na drgania i cykle cieplne
- Konstrukcja kompaktowego wymiennika ciepła
- Obniżenie kosztów eksploatacji i utrzymania
2Podstawa rury z stali węglowej ASTM A179
ASTM A179 określa bezszwodowe rury ze stali niskówęglowej ciągnięte na zimno, powszechnie stosowane w wymiennikach ciepła i kondensatorach.
- Doskonała przewodność cieplna
- Dobra spawalność
- Stabilne właściwości mechaniczne
- Niezawodna wydajność w warunkach umiarkowanej temperatury i ciśnienia
Wspólne specyfikacje ASTM A179 dla rur o niskich płetwach
| Pozycja |
Specyfikacja |
| Rodzaj produktu |
Całkowita rurka o niskich płetwach |
| Materiał podstawowy |
ASTM A179 / ASME SA179 Stal węglowa |
| Proces produkcji |
Bezszwedzone ciągnięcie na zimno + integralne walcowanie płetwami |
| Zastosowanie |
Kondensatory, wymienniki ciepła, parowniki |
| Rodzaj rury |
Bez szwu |
| Rodzaj płetwy |
Płetwy integracyjne niskiej wysokości |
| Warunki powierzchni |
Zgrzewana / Oczyszczona / Jasna wykończenie |
| Długość |
Zazwyczaj 3 ̊12 m lub na zamówienie |
| Standardowy |
ASTM A179 / ASME SA179 |
Powszechny zakres wielkości
Rury o niskich płetwach ASTM A179 mogą być produkowane zgodnie z projektami wymiennika ciepła klienta.
Rury poza zakresem średnicy
- 120,7 mm (1/2")
- 150,88 mm (5/8")
- 190,05 mm (3/4")
- 220,0 mm
- 250,4 mm (1")
- 310,75 mm (1-1/4")
Zakres grubości ścian rur
- 10,0 mm
- 1.2 mm
- 10,5 mm
- 10,65 mm
- 20,0 mm
- 20,5 mm
Typowe parametry płetwy
| Parametry |
Typowy zakres |
| Wysokość płetwy |
00,8 ∼2,5 mm |
| Gęstość płetw |
16 ̊40 płetw/calo |
| Płetwo płetwy |
00,6 ∼1,6 mm |
| Grubość płetwy |
00,15 ‰ 0,35 mm |
| Zwiększenie średnicy płetwy |
Około 1,2×1,6 razy dawka dawkowania rurki |
Dostępne są dostosowane wymiary w oparciu o wymagania projektowe kondensatora termicznego.
Skład chemiczny materiału ASTM A179
Typowe wymagania chemiczne zgodnie z ASTM A179:
| Elementy |
Skład (%) |
| Węgiel (C) |
00,06 ‰0.18 |
| Mangan (Mn) |
0.27 ‰ 0.63 |
| Fosfor (P) |
≤ 0.035 |
| Siarka (S) |
≤ 0.035 |
Kontrolowana niska zawartość węgla zapewnia doskonałą elastyczność i zdolność do formowania na zimno, dzięki czemu ASTM A179 nadaje się do produkcji zintegrowanych płetw.
Właściwości mechaniczne rur o niskich płetwach ASTM A179
| Nieruchomości |
Wymóg |
| Wytrzymałość na rozciąganie |
≥ 325 MPa |
| Siła wydajności |
≥ 180 MPa |
| Wydłużenie |
≥ 35% |
Właściwości mechaniczne zapewniają, że rurka może wytrzymać:
- Rozszerzenie podczas produkcji wymiennika ciepła
- Ciśnienie cieplne spowodowane zmianami temperatury
- Wykonanie pracy pod ciśnieniem wewnętrznym
- Obsługa mechaniczna podczas instalacji
Metody kontroli i badań
W celu zagwarantowania niezawodności wyrobu, rury ASTM A179 z niskimi płetwami podlegają kompleksowej kontroli i badaniom.
1Analiza chemiczna
Każda partia produkcji jest analizowana przy użyciu:
- Spektrometr emisji optycznej (OES)
- Weryfikacja składu chemicznego
Zapewnia to zgodność z wymaganiami ASTM A179.
2Inspekcja wymiarowa
Kontrola obejmuje:
- Pomiar średnicy zewnętrznej
- Pomiar grubości ściany
- Kontrola wysokości płetwy
- Pomiar wysokości płetwy
- Weryfikacja długości rur
- Kontrola prostoty
Zaawansowane urządzenia pomiarowe zapewniają dokładne wymiary powierzchni transferu ciepła.
3Badania mechaniczne
Badania mechaniczne obejmują:
Badanie rozciągania
Sprawdza:
- Wytrzymałość na rozciąganie
- Siła wydajności
- Wydajność wydłużania
Badanie twardości
Zapewnia prawidłowy stan materiału i spójność produkcji.
4Badania nieniszczące (NDT)
Dostępne metody badawcze obejmują:
Badanie prądu wirusowego (ECT)
Wykrywa:
- Wady powierzchni
- Pęknięcia
- Przerwy materialne
Badanie ultradźwiękowe (UT)
Kontrola:
- Wady wewnętrzne
- Jednorodność grubości ściany
Badanie hydrostatyczne
Potwierdza:
- Odporność na ciśnienie
- Integralność rur
- Zapobieganie wyciekom
5. Inspekcja powierzchniowa i wizualna
Każda rurka jest sprawdzana pod kątem:
- Deformacja płetwy
- Zarysowania powierzchni
- Utlenianie
- Wady produkcyjne
- Wymogi dotyczące czystości
Wykorzystanie ASTM A179 Low-Fined Tubes
Rury kondensatorów o niskich płetwach ASTM A179 są szeroko stosowane w:
Kondensatory pary
Stosowane w:
- Systemy wytwarzania energii
- Urządzenia odzysku pary przemysłowej
- Zakłady przetwórcze
Kondensatory chłodnicze
Odpowiedni do:
- Chillery
- Systemy chłodzenia HVAC
- Urządzenia chłodzące
Wymienniki ciepła z muszli i rur
Stosowane do:
- Przetwarzanie chemiczne
- Systemy petrochemiczne
- Przemysłowe zastosowania chłodnicze
Parniki i urządzenia do przenoszenia ciepła w procesie
Zwiększenie efektywności transferu ciepła w kompaktowych konstrukcjach.
Zalety ASTM A179 rury o niskich płetwach
- Wyższa zdolność przeniesienia ciepła w porównaniu z rurami gładkimi
- Zmniejszenie wielkości wymiennika i zużycia materiału
- Doskonała przewodność cieplna rury do płetwy
- Niezawodna wydajność mechaniczna
- Przystosowane do produkcji kondensatorów dużych objętości
- Kosztownie efektywne rozwiązanie ze stali węglowej
- Kompatybilne ze standardowymi konstrukcjami wymienników ciepła w formie muszli i rurki
Dlaczego wybrać nasze ASTM A179 Rury niskopłetwe
Produkujemy rury o niskich płetwach z ścisłą kontrolą nad:
- Jakość surowca
- Rozmiary rur
- Dokładność geometrii płetwy
- Wykończenie powierzchni
- Wydajność mechaniczna
- Procedury badań nieniszczących
Nasze rury o niskich płetwach ASTM A179 zapewniają wydajne i ekonomiczne rozwiązanie w zakresie transferu ciepła dla producentów kondensatorów, wykonawców EPC i dostawców przemysłowych wymienników ciepła na całym świecie.
