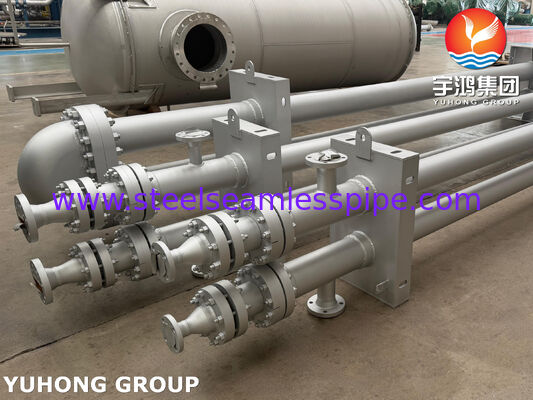

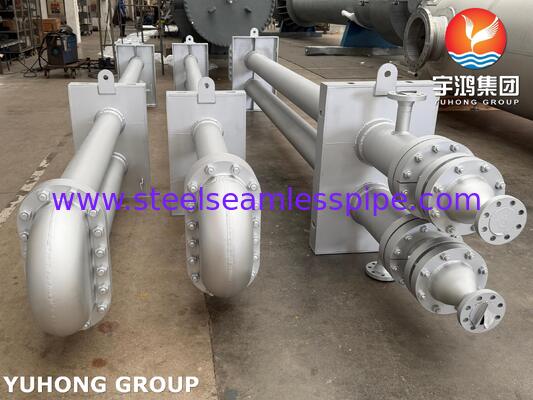

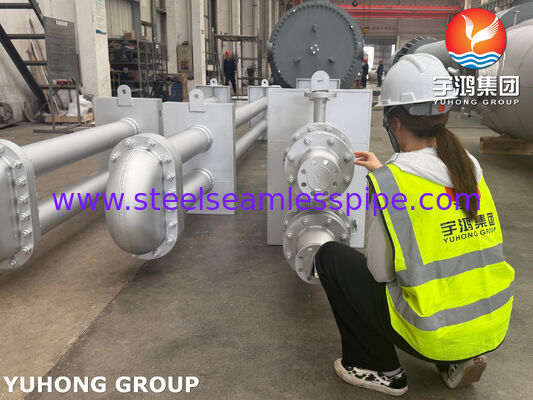

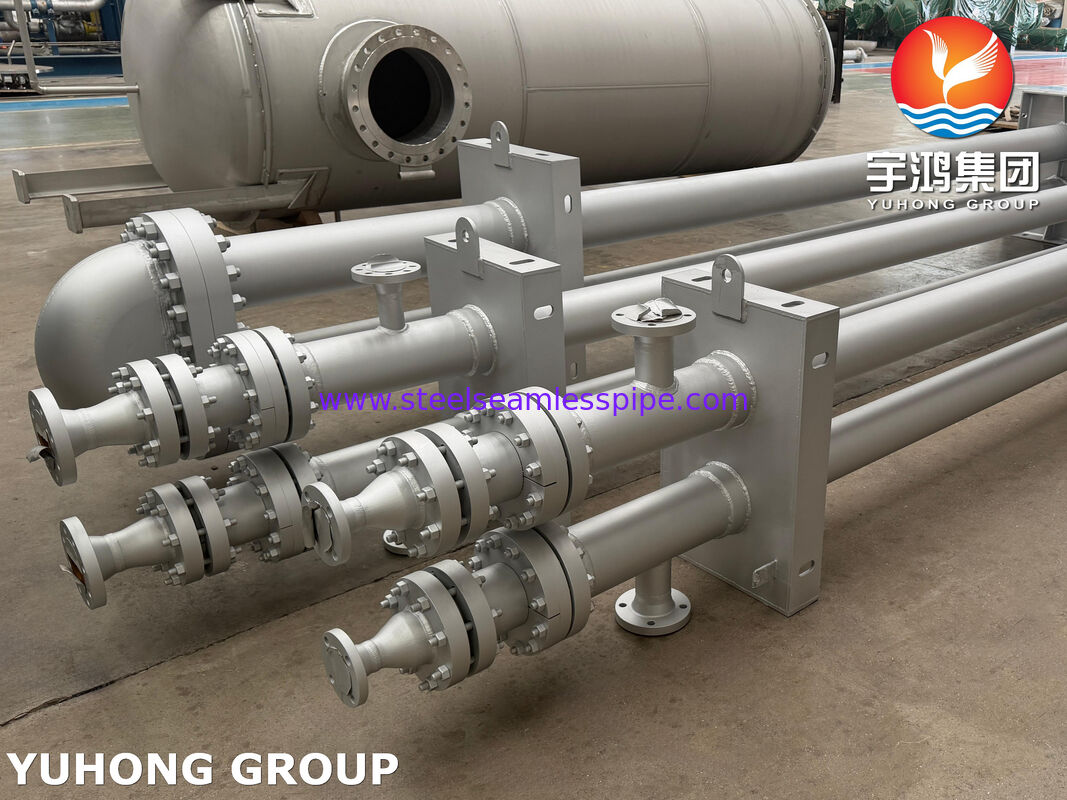

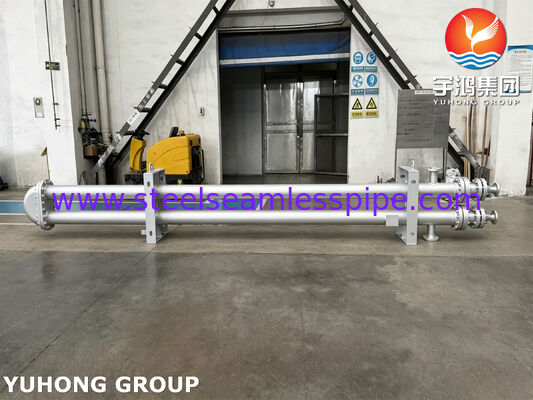

Rozwiązania zestawu rur wymiennika ciepła Hairpin & Custom Heat Exchanger
Yuhong Group Co., Ltd.jest wiodącym światowym dostawcą sprzętu do przesyłania ciepła pod wysokim ciśnieniem, produktów rurkowych klasy premium oraz komponentów pod ciśnieniem ciężkim.www.steelseamlesspipe.com, projektowaliśmy i produkowaliśmy na zamówienieWymienniki ciepła na szpilkach włosowych(zarówno podwójne, jak i wielociągowe) w ścisłej zgodności zASME Sekcja VIII Dywizja 1,API 660, orazWymiennik ciepła TEMAstandardów.
Wykorzystując nasze możliwości produkcyjneRura bez szwu ze stali nierdzewnej,Rurka z stopem niklu,Rury z stopów miedzi, i rozszerzonej powierzchniRura płetwy, Yuhong Group dostarcza w pełni zintegrowane rozwiązania termiczne.płytka rurki wymiennika ciepłalub precyzyjnie zmontowanywiązka rur wymiennika ciepłaZapewniamy certyfikowaną niezawodność dla globalnych projektów energetycznych.
Konfiguracja produktu: wymienniki włosów z podwójnymi rurami lub z wieloma rurami
Nasze wymienniki szpilki włosowej wykorzystują prawdziwe ścieżki przepływu przeciwprądu, aby obsłużyć wysokie wymagania dotyczące efektywności termicznej, wysokie ciśnienie robocze i ekstremalne różnice temperatury ($ \ Delta T $):
- Wymienniki ciepła z podwójnymi rurami: posiada jedną rurę lub rurę wewnątrz rury zewnętrznej powłoki.
- Wymienniki ciepła wielorurkowe: posiada wielokrotne przejściewiązka rur wymiennika ciepłaZapewnia znacznie większą powierzchnię przeniesienia ciepła w kompaktowej powierzchni, co czyni go opłacalną alternatywą dla standardowychWymienniki ciepła z łusek i rur.
- Jednostki z włóczniami rurowymi: zawierające wzdłużnie gołe lub zębisteRura płetwyelementy wewnątrz wewnętrznej powłoki w celu zwiększenia przewodności cieplnej po stronie gazu i zminimalizowania całkowitej długości wymiennika.
Materiały rur premium i specyfikacje stopów
| Kategoria rur | Specyficzne gatunki stopów | Kluczowa zaleta wydajności |
|---|
| Rura bez szwu ze stali nierdzewnej | TP304/304L, TP316/316L, TP321, TP347H | Wyższa ogólna odporność na korozję w chłodzeniu parą i kondensatem |
| Rury dupleksowe i super dupleksowe | W przypadku, gdy wprowadzone są nowe przepisy, wprowadza się nowe przepisy. | Wysoka wytrzymałość mechaniczna i odporność na korozję chlorurową |
| Rurka z stopem niklu | Inkonel 600/625, Incoloy 800H/825, Hastelloy C276, Monel 400 | Wyjątkowa wydajność w gorącym kwasie, kwaśnym gazie i wysokiej temperaturzeRury piecoweobowiązek |
| Rurka z stopów miedzi | C70600 (CuNi 90/10), C71500 (CuNi 70/30), Admirality Brass | Wysoka przewodność cieplna i odporność na biologiczne zanieczyszczenia w pętlach chłodzących wodą morską |
| Rurka z płetwami o wysokiej wydajności | Pozostałe wyroby, z włókien włókienniczych, z włókien włókienniczych | Dramatycznie zwiększa powierzchnię do chłodzenia lepkich płynów i gazów |
Zaopatrzenie w podstawowe komponenty i części zamienne
Wspieramy producentów oryginalnego sprzętu (OEM) i wykonawców z zakresu odnowy poprzez dostarczanie indywidualnego sprzętu zamiennego dla wymienników szpilkowych i szerokich linii naczyń ciśnieniowych:
| Część składowa | Funkcja w sprzęcie do szpilki włosowej i muszli/rury | Materiał i szczegóły techniczne |
|---|
| Zestaw rur wymiennika ciepła | Zdejmowalna matryca z gięciem w kształcie U lub prostą matrycą z rurami przewożąca płynów procesowych. | Całkowite mechaniczne rozszerzenie rur i spawanie wytrzymałościowe; 100% hydro-test. |
| Tłuszcz wymiennika ciepła | Ciężkie sztuczne płytki zabezpieczające rurki i izolujące płynów po stronie muszki/rury. | Precyzyjne wiercenie CNC, rurowanie i pokrycie (Inconel / SS overlay). |
| Powrót zakrętu pokrywa i obudowa | Zdejmowalne zamknięcia z obwodami, umożliwiające pełny dostęp do wewnętrznych zakrętów w kształcie U. | Ciężkie, kuwane kołnierze z metalowym uszczelnieniem uszczelnienia, zapewniające zerowe wycieki zewnętrzne. |
| Rury piecowe i cewki grzejników | Radialnie podgrzewane przewody rurowe dla jednostek krakowania o wysokiej temperaturze. | Wysoko wytrzymała stalowa stopa i rurki z niklu, zaprojektowane na szok termiczny. |
| Rurka podłużna | Powierzchnia rozszerzonaRurka wymiennika ciepładla płynów o niskim współczynniku przenoszenia ciepła. | Ciągłe płetwy spawane z oporem zapewniają maksymalne połączenie metalowe i transfer ciepła. |
Główne zalety wymienników ciepła Yuhong Hairpin
- Prawdziwa efektywność termiczna przeciwprądu: Osiąga całkowitą temperaturę krzyżową, gdy temperatura wyjścia płynu zimnego przekracza temperaturę wyjścia płynu gorącego.
- Wymagania dotyczące rozszerzania termicznego: Wolno unoszący się układ z gięciem U naturalnie pochłania rozszerzenie i kurczenie cieplne bez konieczności łączy rozszerzających.
- Zestawy rur wyjmowalnych i czyszczonych: Przejrzyste układy rur i wyjmowane zamknięcia powłoki umożliwiają łatwe czyszczenie mechaniczne i inspekcję zarówno stron rur, jak i powłoki.
- Zdolność do ekstremalnego ciśnienia: Konstrukcja łuski o niewielkiej średnicy umożliwia połączenia o ciężkich ścianach, zdolne do obsługi ciśnienia przekraczającego 300 barów (4,350 psi).
Wiedza techniczna: Dlaczego wybiera się wymienniki szpilkowe w porównaniu ze standardowymi jednostkami muszli i rur?
Przy projektowaniu szybkich pętli przesyłowych ciepła do rafinerii ropy naftowej i zakładów chemicznych inżynierowie procesów często wybierają wymienniki szpilkowe na podstawie następujących rozważań inżynierskich:
- Obsługa krzyży temperatury: w standardowym wielokrotnym przejściuTematowy wymiennik ciepła, krzyż temperatury powoduje nieefektywność termiczną i wymaga skomplikowanych układów powłoki.
- Niski odcisk cieplny i modularna ekspansjaW przypadku zwiększenia pojemności procesu, dodatkowe sekcje z szpilkami mogą być ułożone pionowo lub połączone szeregowo/spółlegle przy minimalnej modyfikacji rur.
- Zmniejszone zapasy części zamiennych: Wykorzystanie standaryzowanychRura bez szwu ze stali nierdzewneja takżeRurka z stopem nikluśrednice w wielu sekcjach szpilkowych obniża koszty zapasów do wymianywiązka rur wymiennika ciepłaZgromadzenia.
Wniosek o konsultację techniczną i kwotę
Szukam zwyczajuwymiennik ciepła z szpilką włosową, wysokiej wydajnościRura płetwyzestawy lub zamiennikpłytka rurki wymiennika ciepłaSkontaktuj się z zespołem inżynierów Yuhong Group.
