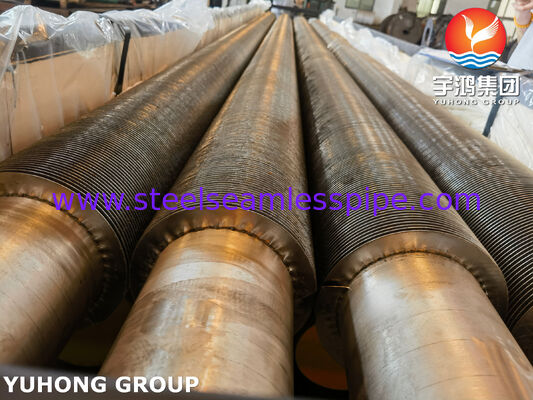

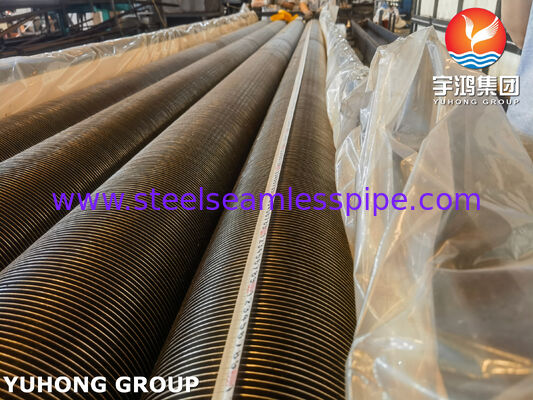

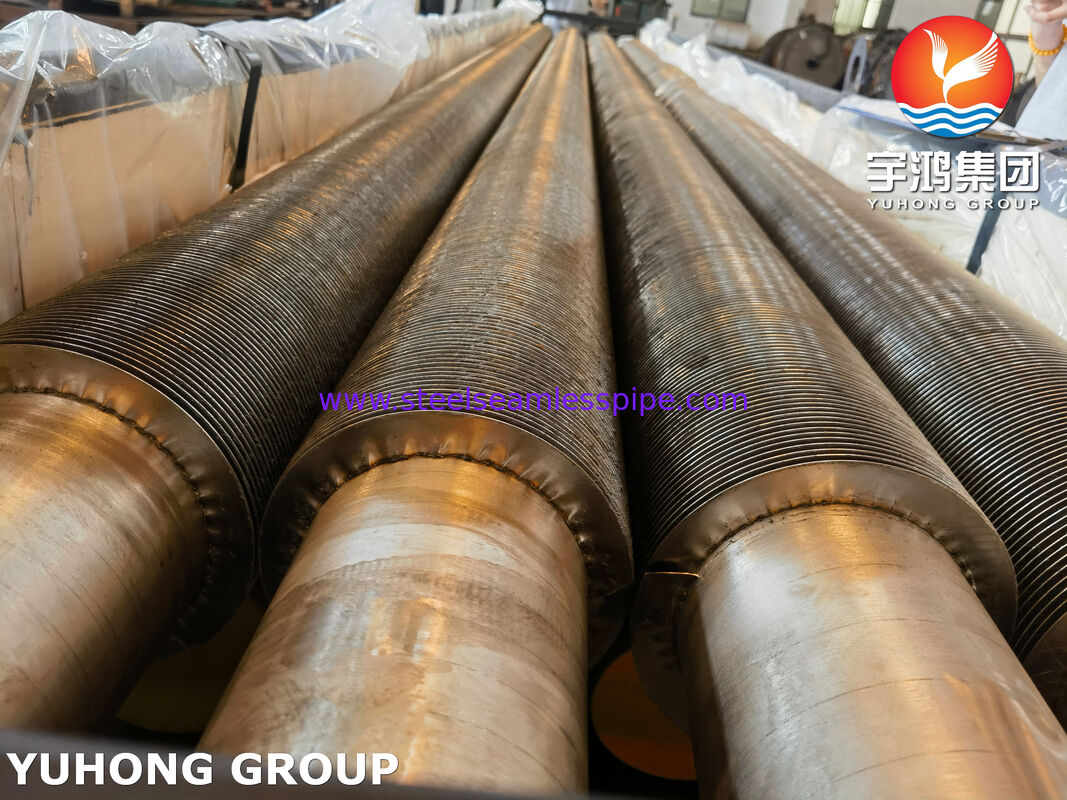

Żebrowane rury spawane wysoką częstotliwością do odzysku ciepła odpadowego – ASTM A269 TP321

Przegląd produktu

Żebrowane rury spawane wysoką częstotliwością ASTM A269 TP321 to zaprojektowane elementy wymiany ciepła, które poprawiają sprawność cieplną wsystemach odzysku ciepła odpadowego, piecach przemysłowych, piecach procesowych rafinerii, zakładach petrochemicznych i wysokotemperaturowych wymiennikach ciepła gazowych.

Produkt łączyrurę ze stali nierdzewnej austenitycznej TP321 ze stale spawanych żeber metalowych. Spawanie wysoką częstotliwością tworzy silne połączenie metalurgiczne/mechaniczne między żebrem a rurą, umożliwiając efektywne przenoszenie ciepła z gorącego gazu spalinowego lub procesowego przez powierzchnię żebrowaną do płynu wewnątrz rury.

ASTM A269 TP321 jest szczególnie odpowiedni do zastosowań w podwyższonych temperaturach, gdzie ważna jest odporność na utlenianie, cykle termiczne i korozję międzykrystaliczną. Gatunek TP321 stabilizowany tytanem może oferować przewagę nad konwencjonalną stalą nierdzewną 304 w niektórych zastosowaniach w podwyższonych temperaturach.

W przypadku urządzeń do odzysku ciepła odpadowego, konstrukcja żebrowana znacznie zwiększa efektywną zewnętrzną powierzchnię wymiany ciepła w porównaniu z rurą gładką. Pozwala to projektantom urządzeń na osiągnięcie wyższego odzysku ciepła w stosunkowo zwartej powierzchni wymiany ciepła.

Kluczowe cechy

• Materiał rury bazowej: Stal nierdzewna ASTM A269 TP321
• Typ żeber: Żebra spawane wysoką częstotliwością
• Zastosowanie: Odzysk ciepła odpadowego
• Doskonałe wzmocnienie powierzchni wymiany ciepła
• Dobra odporność na utlenianie w podwyższonych temperaturach
• Austenityczna stal nierdzewna stabilizowana tytanem
• Silne mocowanie żeber do rury
• Nadaje się do cykli termicznych i zastosowań przemysłowych
• Dostępne niestandardowe rury, żebra, długości i konfiguracje
• Nadaje się doodzysku ciepła z gazów spalinowych, gazów spalinowych i gazów procesowych

Typowe zastosowania

Żebrowane rury HFW ASTM A269 TP321 są szczególnie odpowiednie do:

1. Kotły do odzysku ciepła odpadowego

Rury mogą być wbudowane w sekcje odzysku ciepła, gdzie gorące gazy wylotowe przekazują swoją pozostałą energię wodzie lub innemu płynowi procesowemu.

Typowe zastosowania obejmują:

• Kotły do odzysku ciepła odpadowego
• Urządzenia do odzysku ciepła odpadowego
• Odzysk ciepła z wyziewów przemysłowych
• Odzysk ciepła z gazów procesowych
• Urządzenia do wytwarzania pary z odzysku ciepła

2. Rafinerie i zakłady petrochemiczne

Rafinerie i zakłady petrochemiczne generują znaczne ilości gorących gazów wylotowych i procesowych. Żebrowane rury HFW TP321 mogą być wykorzystywane do odzysku tej energii cieplnej, która w przeciwnym razie zostałaby zmarnowana.

Potencjalne zastosowania obejmują:

• Sekcje konwekcyjne pieców procesowych
• Odzysk ciepła w piecach rafinerii
• Piece procesowe w przemyśle petrochemicznym
• Jednostki przetwarzania węglowodorów
• Wysokotemperaturowe wymienniki ciepła gazowego

3. Odzysk ciepła w piecach przemysłowych

Piece przemysłowe odprowadzają gorące gazy zawierające znaczną ilość energii do odzyskania. Wymienniki ciepła z żeberkami mogą przechwytywać tę energię do:

• Podgrzewania wody zasilającej kocioł
• Podgrzewania powietrza do spalania
• Podgrzewania wody procesowej
• Wytwarzania pary
• Podgrzewania płynu procesowego

4. Wysokotemperaturowe wymienniki ciepła gazowego

Połączenie stali nierdzewnej TP321 i konstrukcji żeber HFW sprawia, że produkt ten nadaje się do wymienników ciepła narażonych na gorące gazy, gdzie wymagana jest duża powierzchnia wymiany ciepła po stronie gazowej.

Typowy zakres rozmiarów

Dokładne wymiary powinny być dobierane zgodnie z obliczeniami wymiany ciepła, prędkością gazu, temperaturą pracy, ciśnieniem, warunkami osadzania się zanieczyszczeń i konstrukcją urządzenia.

Typowe zakresy produkcyjne mogą obejmować:

Są totypowe zakresy inżynieryjne, a nie stałe wymagania ASTM A269. Niestandardowe wymiary mogą być produkowane zgodnie z rysunkami klienta, obliczeniami wymiany ciepła lub specyfikacjami urządzenia.

W przypadku szczególnie wymagających zastosowań w wysokich temperaturach, materiał żeber powinien być dobierany wraz z materiałem rury w oparciu o temperaturę pracy, środowisko korozyjne i wymagania dotyczące rozszerzalności cieplnej.

Skład chemiczny ASTM A269 TP321

Poniżej przedstawiono powszechnie określone limity składu chemicznego dlarur ze stali nierdzewnej TP321 zgodnie z ASTM A269. Obowiązująca edycja normy i specyfikacja zamawiającego powinny być potwierdzone dla każdego zamówienia.

Ważne: Powyższe wartości należy traktować jako powszechnie określony zakres składu ASTM A269 TP321. Obowiązujący certyfikat materiałowy i aktualna edycja ASTM zawsze mają pierwszeństwo.

Właściwości mechaniczne

Typowe minimalne wymagania mechaniczne związane zASTM A269 TP321 obejmują:

Rzeczywiste właściwości mechaniczne mogą się różnić w zależności od stanu produkcji rury, obróbki cieplnej, wymiarów i obowiązującej specyfikacji zakupu.

W przypadku zastosowań z rurami żebrowanymi, wydajność mechanicznasamej rury nie należy mylić z wydajnością połączenia żebra z rurą. Ta ostatnia wymaga oddzielnych kontroli produkcji i inspekcji.

Proces spawania wysoką częstotliwością

Żebro jest stale mocowane do rury za pomocą kontrolowanegoprocesu spawania wysoką częstotliwością.

Podczas produkcji energia elektryczna o wysokiej częstotliwości generuje zlokalizowane ciepło na styku żebra z rurą. Kontrolowany nacisk powoduje ścisły kontakt żebra i rury, tworząc ciągłe połączenie spawane.

Proces ten oferuje szereg zalet:

• Ciągłe mocowanie żeber
• Wysoka spójność produkcji
• Dobry kontakt termiczny
• Niska rezystancja kontaktu termicznego
• Wysoka odporność na wibracje
• Dobra odporność na rozszerzalność i kurczliwość cieplną
• Nadaje się do rur żebrowanych o dużej długości
• Spójna geometria żeber

Parametry spawania są kontrolowane w zależności od materiału rury, materiału żeber, grubości żeber, wysokości żeber i prędkości produkcji.

Inspekcja i testowanie

Kontrola jakości powinna obejmować zarównorurę bazową ASTM A269 TP321 jak igotową rurę żebrowaną.

1. Analiza składu chemicznego

Można przeprowadzić analizę chemiczną PMI lub laboratoryjną, aby zweryfikować gatunek stali nierdzewnej i potwierdzić wymagane pierwiastki stopowe.

2. Testowanie na rozciąganie

Reprezentatywne rury są testowane pod kątem wytrzymałości na rozciąganie, granicy plastyczności i wydłużenia zgodnie z obowiązującą normą.

3. Testowanie twardości

Testowanie twardości może być przeprowadzane zgodnie z wymaganiami specyfikacji zakupu lub planu kontroli jakości.

4. Testowanie hydrostatyczne lub nieniszczące

Rura może być poddana odpowiedniemu testowi hydrostatycznemu lub nieniszczącemu testowi elektrycznemu wymaganemu przez ASTM A269 i specyfikację zakupu.

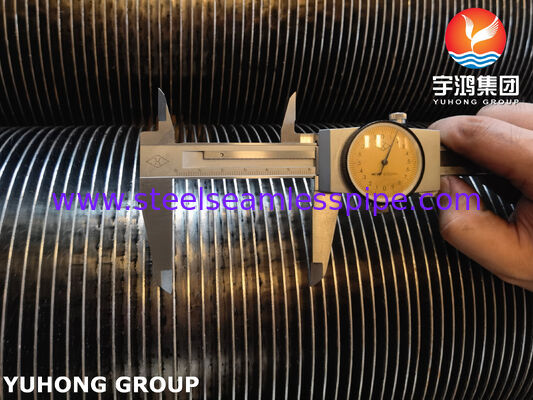

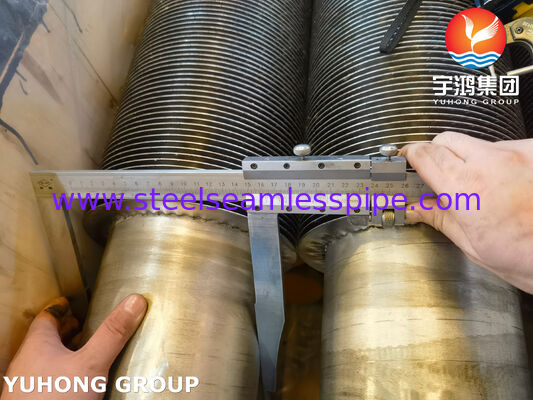

5. Inspekcja wymiarowa

Typowe kontrole wymiarowe obejmują:

• Średnica zewnętrzna rury
• Grubość ścianki
• Długość rury
• Wysokość żeber
• Grubość żeber
• Podziałka żeber
• Koncentryczność żeber
• Prostoliniowość żeber

6. Inspekcja wizualna

Gotowa rura żebrowana jest sprawdzana pod kątem:

• Defektów powierzchni
• Pęknięć
• Nadmiernego utleniania
• Nieregularnej geometrii żeber
• Nieciągłości spoiny
• Uszkodzonych żeber
• Odkształcenia rury

7. Inspekcja połączenia żebra z rurą

Ponieważ wydajność cieplna rury żebrowanej HFW zależy w dużej mierze od połączenia żebra z rurą, obszar spawany powinien być sprawdzany zgodnie z procedurą kontroli jakości producenta i wymaganiami zamawiającego.

W zależności od zastosowania, mogą być określone niszczące testy połączenia, badanie metalograficzne lub inne zatwierdzone metody inspekcji.

8. Certyfikacja materiału

Można dostarczyćCertyfikat Badania Materiału (MTC) dokumentujący materiał rury, skład chemiczny i właściwości mechaniczne. Certyfikat EN 10204 3.1 może być również dostarczony, jeśli zostanie określony przez zamawiającego.

Zalety w odzysku ciepła odpadowego

Główną zaletą konfiguracji żebrowanej HFW jest znaczący wzrostpowierzchni wymiany ciepła po stronie gazowej.

W porównaniu z rurami gładkimi, rury żebrowane mogą:

• Zwiększyć zdolność wymiany ciepła
• Zmniejszyć wymaganą powierzchnię wymiennika ciepła
• Poprawić odzysk niskowartościowego ciepła odpadowego
• Umożliwić bardziej kompaktowe urządzenia do odzysku ciepła
• Poprawić sprawność cieplną urządzeń
• Zmniejszyć liczbę rur wymaganą dla danej pracy, w zależności od konstrukcji

TP321 stanowi również atrakcyjną opcję materiałową, gdy system odzysku ciepła pracuje w podwyższonych temperaturach i wymaga stali nierdzewnej austenitycznej stabilizowanej tytanem.

Produkcja i dostosowanie

Możemy produkowaćżebrowane rury HFW ASTM A269 TP321 zgodnie z wymaganiami klienta, w tym niestandardowe:

• Średnica zewnętrzna rury
• Grubość ścianki rury
• Wysokość żeber
• Grubość żeber
• Podziałka żeber
• Materiał żeber
• Konfiguracja żeber
• Długość rury
• Nieżebrowane końce rur
• Wykończenie powierzchni
• Sposób pakowania

Dla nowego projektu odzysku ciepła odpadowego, klienci mogą podaćmoc cieplną, temperatury wejściowe/wyjściowe, skład gazu, natężenie przepływu, ciśnienie robocze, medium po stronie rury i dostępną przestrzeń instalacyjną, aby konfiguracja rur żebrowanych mogła być dopasowana do konstrukcji urządzenia.
