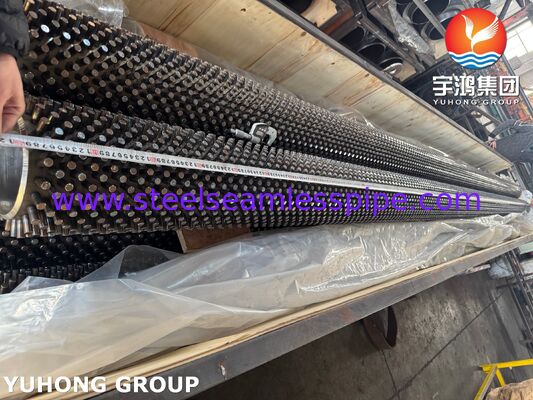

Żebrowane rury z kolcami ASTM A335 P22 do produkcji energii cieplnej

Żebrowane rury z kolcami ASTM A335 P22, znane również jako rury z kolcami typu „główka gwoździa” lub rury z kolcami, to wysokotemperaturowe elementy wymiany ciepła przeznaczone do wymagających zastosowań w produkcji energii cieplnej i odzysku ciepła w przemyśle. Rury łączą bezszwową rurę bazową ze stali stopowej P22 2¼Cr-1Mo z przyspawanymi stalowymi kolcami rozmieszczonymi na zewnętrznej powierzchni.

W przeciwieństwie do konwencjonalnych rur z ciągłymi żeberkami, konfiguracja z kolcami tworzy liczne indywidualne wypustki wymiany ciepła wokół rury. Taka konstrukcja zapewnia powiększoną powierzchnię wymiany ciepła po stronie gazu, jednocześnie utrzymując otwarte przejścia między kolcami, co czyni rury szczególnie odpowiednimi do sekcji konwekcyjnych kotłów, urządzeń do odzysku ciepła odpadowego i zastosowań w wysokotemperaturowych gazach spalinowych.

ASTM A335 P22 jest specyfikacją dla bezszwowych rur ze stali stopowej ferrytycznej do pracy w wysokich temperaturach. Jego skład chromowo-molibdenowy zapewnia znacznie lepszą wydajność w podwyższonych temperaturach niż zwykła stal węglowa. Nominalny skład 2¼Cr-1Mo zawiera około 1,90–2,60% Cr i 0,87–1,13% Mo.

Kluczowe cechy

• Materiał rury bazowej: ASTM A335 P22 / ASME SA335 P22
• Typ materiału: Stal stopowa ferrytyczna 2¼Cr-1Mo
• Typ żeberka: Spawane kolce / żeberka typu „główka gwoździa”
• Zastosowanie: Produkcja energii cieplnej i wysokotemperaturowy odzysk ciepła
• Nadaje się do: Sekcje konwekcyjne kotłów, systemy odzysku ciepła i wysokotemperaturowe wymienniki ciepła po stronie gazu
• Wytrzymałość w wysokich temperaturach: Nadaje się do pracy pod ciśnieniem w podwyższonych temperaturach
• Dobra odporność na zmęczenie cieplne: Odpowiednie dla urządzeń narażonych na powtarzalne ogrzewanie i chłodzenie
• Wytrzymała powierzchnia zewnętrzna: Konfiguracja kolców zapewnia mechanicznie trwałą powierzchnię wymiany ciepła
• Produkcja: Kolce mogą być spawane oporowo lub produkowane w inny sposób zgodnie z projektem określonym przez klienta i obowiązującą procedurą

Dlaczego stosować żebrowane rury z kolcami P22 w elektrowniach cieplnych?

W produkcji energii cieplnej powierzchnie wymiany ciepła często pracują w podwyższonych temperaturach i są narażone na gazy spalinowe. Materiał rury musi zatem zachować odpowiednią wytrzymałość i stabilność wymiarową podczas efektywnego przenoszenia ciepła.

P22 zapewnia użyteczne połączenie wytrzymałości w podwyższonych temperaturach, odporności na utlenianie wspomaganej chromem i wydajności w wysokich temperaturach wzmocnionej molibdenem. Minimalna wytrzymałość na rozciąganie określona dla P22 wynosi 415 MPa, z minimalną granicą plastyczności 205 MPa.

Konfiguracja z kolcami dodaje kolejną ważną zaletę. Zamiast tworzyć jedno ciągłe żeberko, indywidualne kolce tworzą dużą liczbę powierzchni wymiany ciepła, pozostawiając kanały między sąsiednimi kolcami. Może to być korzystne w zastosowaniach po stronie gazu, gdzie należy wziąć pod uwagę zanieczyszczenie, gromadzenie się popiołu, rozszerzalność cieplną i dostęp do czyszczenia.

Z tego powodu rury z kolcami P22 mogą być rozważane do:

• Kotły elektrowni cieplnych
• Sekcje konwekcyjne kotłów
• Systemy odzysku ciepła odpadowego
• Wysokotemperaturowe jednostki odzysku ciepła
• Wymienniki ciepła gazów spalinowych
• Kotły przemysłowe
• Nagrzewnice procesowe i piece wysokotemperaturowe
• Inne wysokotemperaturowe urządzenia wymiany ciepła po stronie gazu

Typowa konstrukcja

Żebrowana rura z kolcami P22 zazwyczaj składa się z:

Bezszwowa rura bazowa P22 → mocowanie kolców spawanych → kontrola wymiarów → obróbka powierzchni → testowanie → kontrola końcowa

Rura bazowa zapewnia funkcję utrzymywania ciśnienia, podczas gdy zewnętrzne kolce zwiększają efektywną powierzchnię wymiany ciepła.

Wymiary kolców, rozstaw, liczba rzędów, układ i metoda mocowania powinny być dobierane zgodnie z wymaganiami projektowymi termicznymi, a nie na podstawie jednej uniwersalnej konfiguracji.

Typowe układy kolców

Typowe konfiguracje mogą obejmować:

• Układ kolców przesunięty
• Układ kolców w linii
• Wiele rzędów wzdłużnych
• Rozkład okrągły wokół rury
• Gęstość i rozstaw kolców specyficzne dla klienta

W zastosowaniach do produkcji energii, ostateczna geometria powinna być ustalona na podstawie wymaganego współczynnika wymiany ciepła, prędkości gazu, spadku ciśnienia, charakterystyki zanieczyszczenia, temperatury pracy i dopuszczalnych naprężeń mechanicznych.

Typowy zakres rozmiarów

Ponieważ żebrowane rury z kolcami są zazwyczaj projektowane dla konkretnego kotła, nagrzewnicy lub urządzenia do odzysku ciepła, nie ma jednego uniwersalnego zakresu rozmiarów. Typowe konfiguracje komercyjne mogą obejmować:

Uwaga: Są to typowe zakresy inżynieryjne, a nie ograniczenia ASTM A335. Dokładne wymiary rur, geometria kolców, rozstaw, wymagania dotyczące mocowania i tolerancje powinny być potwierdzone zgodnie z termicznym i mechanicznym projektem klienta.

Skład chemiczny ASTM A335 P22

Poniższe wartości reprezentują powszechnie stosowany skład ASTM A335 P22 w procentach wagowych.

Rola głównych pierwiastków stopowych

Chrom (Cr) poprawia odporność na utlenianie i przyczynia się do wysokotemperaturowej wydajności stopu.

Molibden (Mo) poprawia wytrzymałość w podwyższonych temperaturach i odporność na zmiękczanie, co jest ważne podczas długotrwałej pracy w wysokich temperaturach.

Połączenie to sprawia, że P22 jest szczególnie odpowiedni do wysokotemperaturowego sprzętu do produkcji energii w porównaniu z konwencjonalnymi materiałami rur ze stali węglowej.

Właściwości mechaniczne ASTM A335 P22

Typowe minimalne wymagania mechaniczne obejmują:

*Wymagania dotyczące wydłużenia mogą się różnić w zależności od orientacji i wymiarów próbki; obowiązująca edycja ASTM A335/A335M powinna być podstawą specyfikacji zakupu.

Rura bazowa P22 jest zazwyczaj dostarczana w odpowiednim stanie po obróbce cieplnej, takim jak wyżarzanie normalizujące i odpuszczanie lub inny stan dopuszczony przez obowiązującą specyfikację.

Proces produkcji

Nasze żebrowane rury z kolcami ASTM A335 P22 mogą być produkowane w kontrolowanej sekwencji zaprojektowanej w celu utrzymania integralności rury i jakości mocowania kolców.

1. Przygotowanie rury P22

Wybierana jest bezszwowa rura ASTM A335 P22 zgodnie z określoną średnicą zewnętrzną, grubością ścianki, długością i wymaganiami materiałowymi.

2. Przygotowanie powierzchni rury

Zewnętrzna powierzchnia rury jest czyszczona i przygotowywana w celu usunięcia oleju, zendry, rdzy i innych zanieczyszczeń, które mogłyby wpłynąć na mocowanie kolców.

3. Przygotowanie kolców

Kolce są produkowane zgodnie z określoną średnicą, wysokością, geometrią i wymaganiami materiałowymi.

4. Spawanie kolców

Kolce są mocowane do zewnętrznej powierzchni rury za pomocą kontrolowanego procesu spawania odpowiedniego do projektu. Parametry spawania są monitorowane w celu uzyskania spójnego mocowania bez nieakceptowalnego uszkodzenia ścianki rury.

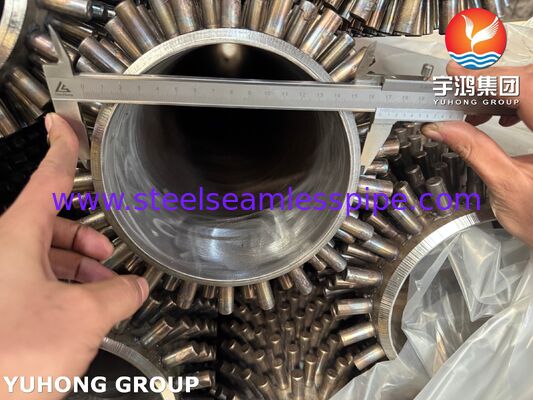

5. Kontrola wymiarów

Wykończone rury są sprawdzane pod kątem:

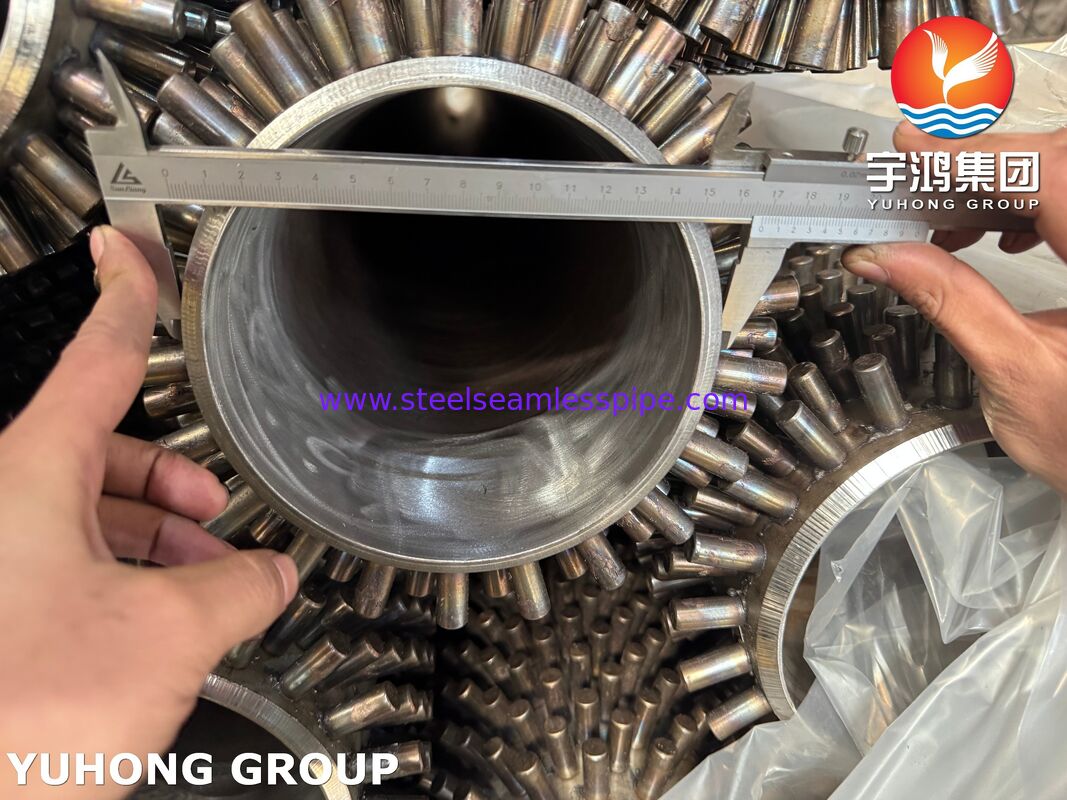

• Średnica zewnętrzna rury
• Grubość ścianki
• Długość rury
• Wysokość kolca

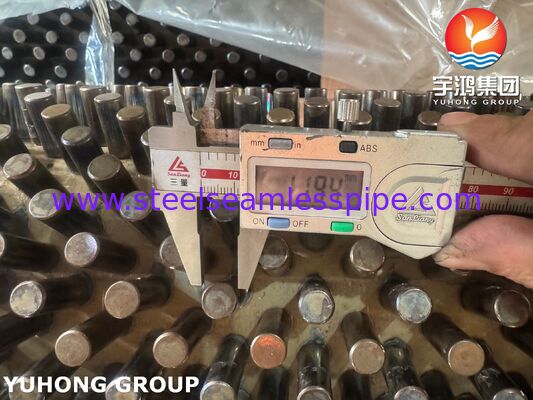

• Średnica kolca

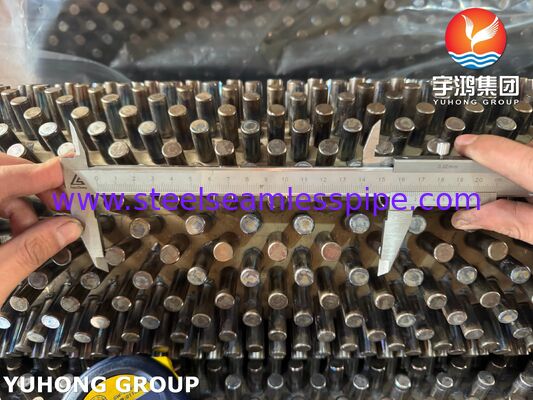

• Rozstaw kolców
• Ustawienie kolców
• Gęstość kolców
• Ogólna prostoliniowość

6. Kontrola końcowa i testowanie

Ukończone rury podlegają określonym programom kontroli i testowania przed wysyłką.

Testowanie i kontrola

W zastosowaniach do produkcji energii cieplnej kontrola jakości powinna obejmować zarówno rurę ciśnieniową P22, jak i mocowanie kolców.

Analiza chemiczna

Można przeprowadzić identyfikację materiału pozytywną lub laboratoryjną analizę chemiczną w celu potwierdzenia, że rura bazowa jest zgodna ze specyfikacją chemiczną P22.

Testowanie na rozciąganie

Testowanie na rozciąganie weryfikuje wymaganą wytrzymałość na rozciąganie, granicę plastyczności i wydłużenie rury P22.

Testowanie twardości

Można przeprowadzić testowanie twardości w celu potwierdzenia zgodności z obowiązującymi wymaganiami materiałowymi i obróbki cieplnej.

Test spłaszczania

Tam, gdzie ma to zastosowanie, próbki rur mogą być poddawane testowi spłaszczania w celu oceny plastyczności i integralności rury. Programy testowania materiału ASTM A335 P22 mogą obejmować wymagania dotyczące spłaszczania i gięcia.

Test gięcia

Testy gięcia mogą być stosowane tam, gdzie są wymagane przez specyfikację zakupu lub obowiązujący standard.

Test hydrostatyczny

Test hydrostatyczny może być przeprowadzony na rurach bazowych lub gotowych zespołach zgodnie z obowiązującą specyfikacją, kodem projektowym i wymaganiami nabywcy.

Test prądami wirowymi

Badanie prądami wirowymi może być stosowane jako metoda nieniszcząca do wykrywania pewnych wad powierzchniowych i podpowierzchniowych w rurze.

Test ultradźwiękowy

UT może być stosowany tam, gdzie jest to określone, do badania materiału rury lub wybranych obszarów spawania.

Kontrola wizualna i wymiarowa

Każda gotowa rura może być sprawdzona pod kątem:

• Położenie kolców
• Mocowanie kolców
• Odkształcenie rury
• Wady powierzchniowe
• Prostoliniowość rury
• Wymiary
• Wygląd spoiny

Testy odrywania/mocowania kolców

W przypadku rur z kolcami, siła mocowania jest szczególnie ważna. Reprezentatywne próbki mogą być poddawane mechanicznym testom mocowania zgodnie z uzgodnioną procedurą produkcyjną i kontroli jakości.

Zalety żebrowanych rur z kolcami P22

1. Zaprojektowane do pracy w wysokich temperaturach

P22 to stal stopowa chromowo-molibdenowa objęta specyfikacją ASTM A335 do pracy w wysokich temperaturach.

2. Zwiększona powierzchnia wymiany ciepła

Indywidualne kolce znacznie zwiększają powierzchnię zewnętrzną dostępną do wymiany ciepła po stronie gazu w porównaniu do gładkiej rury.

3. Solidna konstrukcja

Konstrukcja z kolcami może zapewnić trwałą zewnętrzną powierzchnię wymiany ciepła dla wymagających środowisk przemysłowych.

4. Nadaje się do cykli termicznych

Skład stopu P22 i jego właściwości mechaniczne w wysokich temperaturach sprawiają, że nadaje się on do urządzeń narażonych na powtarzające się zmiany temperatury.

5. Elastyczny projekt termiczny

Średnica kolca, wysokość, rozstaw i układ mogą być zaprojektowane w celu osiągnięcia wymaganego balansu między wydajnością wymiany ciepła a spadkiem ciśnienia po stronie gazu.

Zastosowania

Żebrowane rury z kolcami ASTM A335 P22 są szczególnie odpowiednie do:

Elektrownie cieplne

Stosowane w wysokotemperaturowych sekcjach kotłów i odzysku ciepła, gdzie wymagana jest zwiększona wymiana ciepła po stronie gazu.

Sekcje konwekcyjne kotłów

Rury z kolcami mogą być włączane do powierzchni grzewczych konwekcyjnych w celu odzyskiwania energii cieplnej z gazów spalinowych.

Odzysk ciepła odpadowego

Rury mogą być używane do odzyskiwania energii z gorących gazów spalinowych i przekazywania jej do wody, pary lub innych płynów procesowych.

Kotły przemysłowe

Nadaje się do wybranych wysokotemperaturowych zastosowań wymiany ciepła w kotłach wymagających rur ciśnieniowych ze stali stopowej.

Urządzenia do ogrzewania procesowego

Rury z kolcami P22 mogą być również projektowane dla wysokotemperaturowych urządzeń wymiany ciepła w procesach przemysłowych.

Zapewnienie jakości

Dla projektów produkcji energii, dokumentacja może być dostarczona zgodnie z wymaganiami projektu, w tym:

• Certyfikat badania materiału (MTC)
• Raport z analizy chemicznej
• Raport z badań mechanicznych
• Rejestry obróbki cieplnej
• Raport z kontroli wymiarów
• Rejestry badań nieniszczących
• Rejestry testów hydrostatycznych
• Rejestry kontroli mocowania kolców
• Dokumentacja procedury spawania, jeśli dotyczy
• Raport z kontroli końcowej
• Rejestry identyfikowalności

Każda rura P22 może być identyfikowana numerem wytopu i partią produkcyjną w celu zachowania identyfikowalności materiału przez cały proces produkcji i kontroli.
